工业用双表式压力减压阀三维建模设计

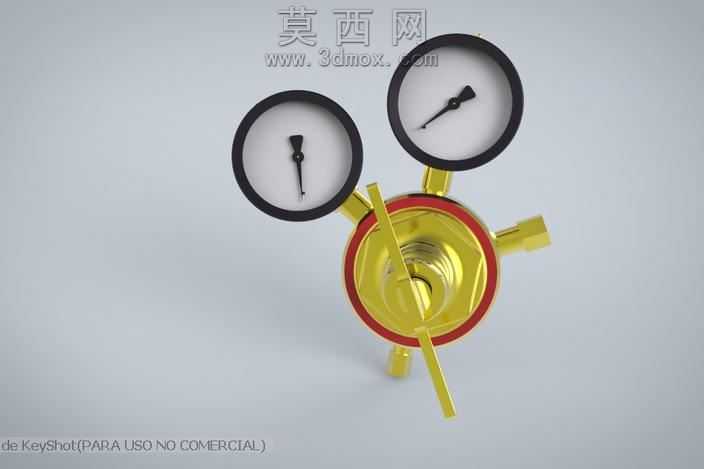

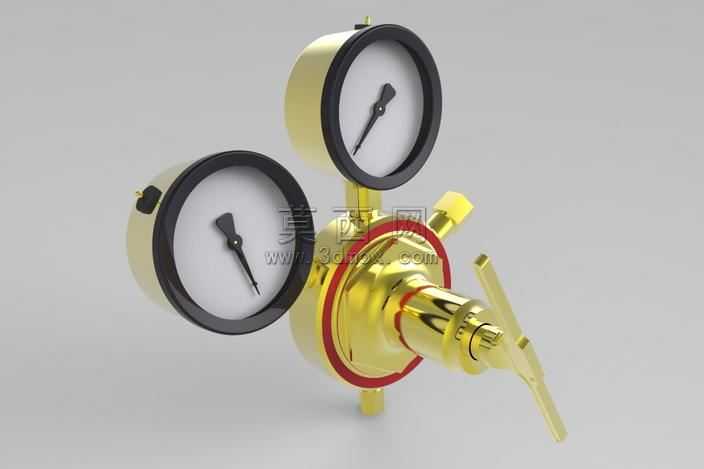

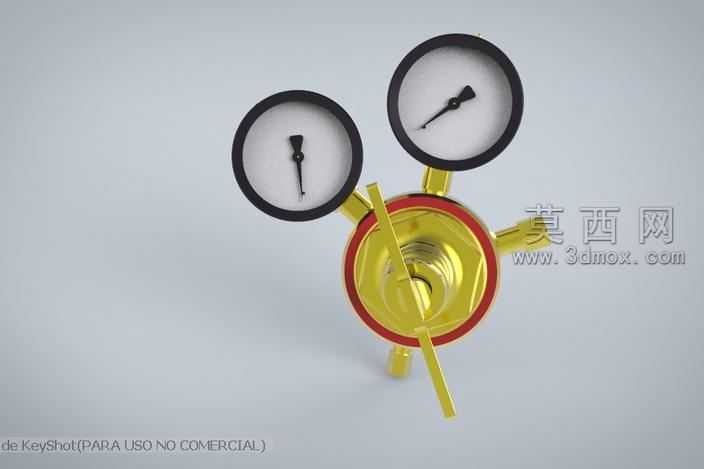

本次三维建模作品为工业常用的双表式压力减压阀，建模过程依托主流三维设计软件完成全参数化结构搭建，完整还原了该类压力调节装置的全部结构细节。建模初期先梳理产品的结构逻辑：该装置核心为黄铜材质的阀体主体，上方搭载两个圆形压力显示表头，侧面设置调节手柄与进出气接口，建模时先通过旋转特征构建阀体的基础流道腔体，再通过拉伸、切除特征逐步加工出阀体上的表头安装位、手柄连接座、管路接口结构，保证各部分的装配公差符合实际工业产品的设计规范。两个压力表表头的建模采用对称参数化设计，先构建表头的金属外壳结构，通过旋转特征做出表壳的圆弧包边，再依次搭建表盘刻度基底、指针转轴、黑色指针、外圈黑色防护胶圈的细节，两个表头分别对应高压输入端与低压输出端的压力显示，建模时严格区分两个表头的安装角度与位置，还原实际产品的布局逻辑。材质与渲染环节，针对不同部件的物理属性做了精准的材质匹配：阀体主体采用抛光黄铜材质，调整金属粗糙度参数还原黄铜件亮泽的金属质感，阀体与表头连接处的红色密封垫圈采用哑光橡胶材质，调节手柄采用金属镀铬材质搭配防滑纹理细节，压力表外圈采用哑光黑色硬质橡胶材质，表盘采用哑光白色基底搭配黑色刻度与指针，渲染时采用柔和的工作室布光方案，通过主光、补光、轮廓光的搭配，突出金属部件的反光层次与不同材质的质感差异，同时避免过度反光造成的结构细节丢失。结构设计上完整还原了该类减压阀的功能逻辑：进气端接入高压气源后，高压表显示输入压力，通过侧面的调节手柄控制阀体内部的阀芯开度，实现输出压力的调节，低压表实时显示输出端的压力数值，建模时所有活动部件均保留了合理的运动自由度，可直接用于后续的装配动画模拟、结构干涉检查，模型整体结构严谨，细节还原度高，可用于工业产品展示、教学演示、虚拟装配等多个场景。
