SolidWorks环境下自行车前叉结构设计方案

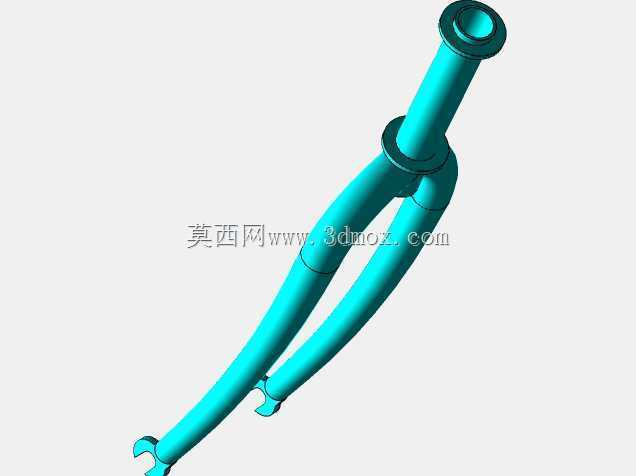

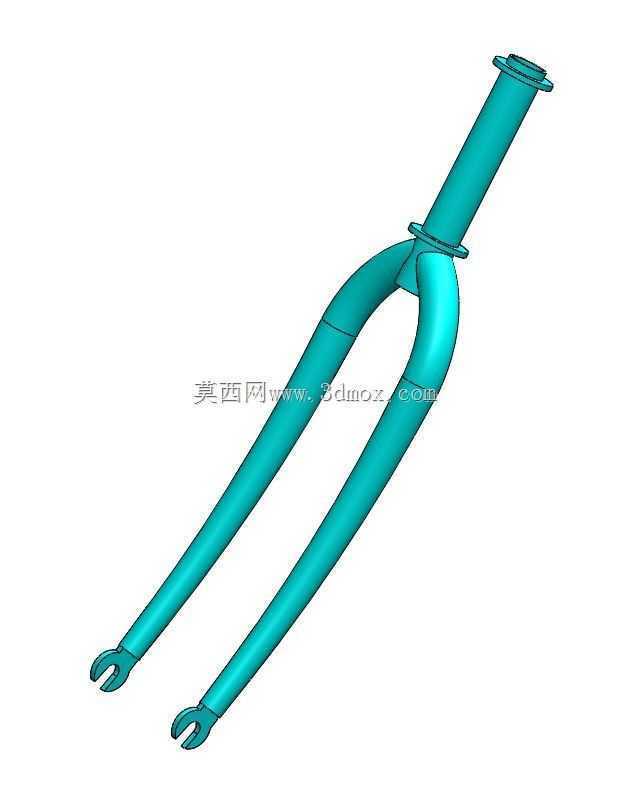

　　日常通勤、山地越野、公路竞速等不同骑行场景下，自行车前叉都是连接前轮组与车架头管的核心受力部件，其结构合理性直接决定骑行转向精度、路面冲击缓冲表现与整车行驶安全。这款前叉采用刚性硬叉结构设计，整体为对称式叉型布局，上端为与车架头管配合的竖管结构，竖管下端衔接圆弧过渡的叉肩结构，两侧向下延伸出等截面弧形叉腿，叉腿末端设置开口式花鼓安装槽，可适配标准快拆或实心轴前轮组的安装固定需求。

　　从实际受力逻辑出发，设计阶段首先要明确安装边界尺寸：竖管外径需匹配对应规格车架头管的碗组内径，常见适配28.6mm标准碗组口径，竖管长度需根据车架头管高度、碗组堆叠高度与把立安装高度确定，预留足够的截管调整余量，避免安装后把立锁紧余量不足出现转向松旷问题。叉肩位置采用大圆弧过渡结构，一方面分散竖管传递的转向力矩与前轮冲击载荷，避免直角位置出现应力集中导致长期使用后产生疲劳裂纹，另一方面圆弧过渡的造型可降低骑行过程中的风阻，适配公路骑行场景的低风阻需求。

　　两侧叉腿采用向后微弧的造型设计，并非垂直向下的直杆结构，这个弧度设计一方面可以形成一定的形变量，在经过颠簸路面时吸收部分路面传递的振动，提升骑行舒适性，另一方面可以优化前轮的拖曳距参数，保证转向过程中的回正力矩合理，避免高速骑行时出现转向抖动、车头发飘的问题。叉腿的截面采用椭圆型变截面设计，靠近叉肩位置截面尺寸更大，承载更强的弯曲载荷，靠近末端花鼓安装位的截面尺寸适当收窄，在保证结构强度的前提下降低整体重量，符合骑行部件轻量化的设计需求。

　　叉腿末端的花鼓安装槽为开口式设计，槽口宽度匹配标准9mm快拆轴或15mm桶轴规格，槽底位置设置轴肩定位面，安装前轮时花鼓轴可以直接卡入槽底定位面，保证前轮安装后居中，不会出现轮组偏摆、蹭刹车夹器的问题。槽口位置预留了刹车安装座的对应安装孔位，可适配V刹、碟刹等不同刹车类型的安装需求，对应不同配置的整车组装方案。

　　建模过程中首先绘制竖管的中心轴线，以轴线为基准拉伸生成竖管基础实体，随后在竖管下端基准面绘制叉肩的截面轮廓，通过放样特征生成叉肩与竖管的过渡结构，保证过渡面曲率连续，无明显的折角棱边。两侧叉腿的建模以叉肩下端的两个端点为起点，绘制带弧度的叉腿中心引导线，沿引导线扫描生成叉腿实体，扫描过程中控制截面方向始终与骑行受力方向垂直，保证叉腿各个位置的抗弯截面模量符合受力要求。末端花鼓安装槽采用拉伸切除特征生成，切除后对槽口边缘做倒角处理，避免安装轮组时尖锐边缘划伤花鼓轴表面，同时在槽底位置做沉台设计，保证花鼓轴安装后与安装面完全贴合，锁紧后不会出现轴窜动问题。

　　实际装配验证阶段，需要将前叉模型导入整车装配环境，模拟前轮转向的全角度行程，检查叉腿与车架下管、泥除安装位是否存在运动干涉，同时验证刹车安装座与碟刹夹器、V刹臂的配合间隙是否符合安装要求，避免组装后出现部件干涉无法正常使用的问题。针对不同使用场景，可通过调整叉腿的壁厚、弧度参数适配不同的载荷需求：通勤场景下可适当增加壁厚提升承载能力，适配载人载物的使用需求；竞速场景下可优化截面形状，在保证强度的前提下降低重量，提升骑行加速表现。

　　这款前叉结构没有设置减震阻尼结构，整体刚性表现优异，踩踏过程中不会出现减震前叉的泄力问题，传动效率更高，适合城市通勤、公路竞速、场地自行车等场景使用，结构简单可靠，日常维护成本低，长期使用不会出现阻尼失效、漏油等问题，是民用自行车、入门级运动自行车常用的前叉结构形式。建模过程中所有安装尺寸均遵循自行车行业通用配合标准，可直接对接生产环节的管材切割、焊接、成型工艺，无需额外调整尺寸参数即可投入样件试制。
