基于SolidWorks的自行车车架结构三维设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，自行车车架作为整车的核心承载基体，直接决定了骑行过程中的力传递效率、颠簸路况下的结构稳定性以及长期使用的疲劳寿命，所有骑行载荷最终都会通过轮组、前叉、座管、五通等连接节点传导至车架本体，因此车架的结构设计是整车研发环节中优先级最高的部分。从结构受力逻辑来看，这款车架采用经典的菱形管材布局，头管位置承接前叉转向载荷，五通位置承接脚踏踩踏产生的交变扭矩，后叉爪钩位置卡装后轮轴承受轮组传导的路面冲击，座管位置承接骑行者的体重载荷，各管材之间通过焊接节点形成稳定的三角受力结构，能在尽可能降低管材重量的前提下最大化结构刚性，避免骑行过程中出现车架形变卸力、焊缝应力集中开裂的问题。

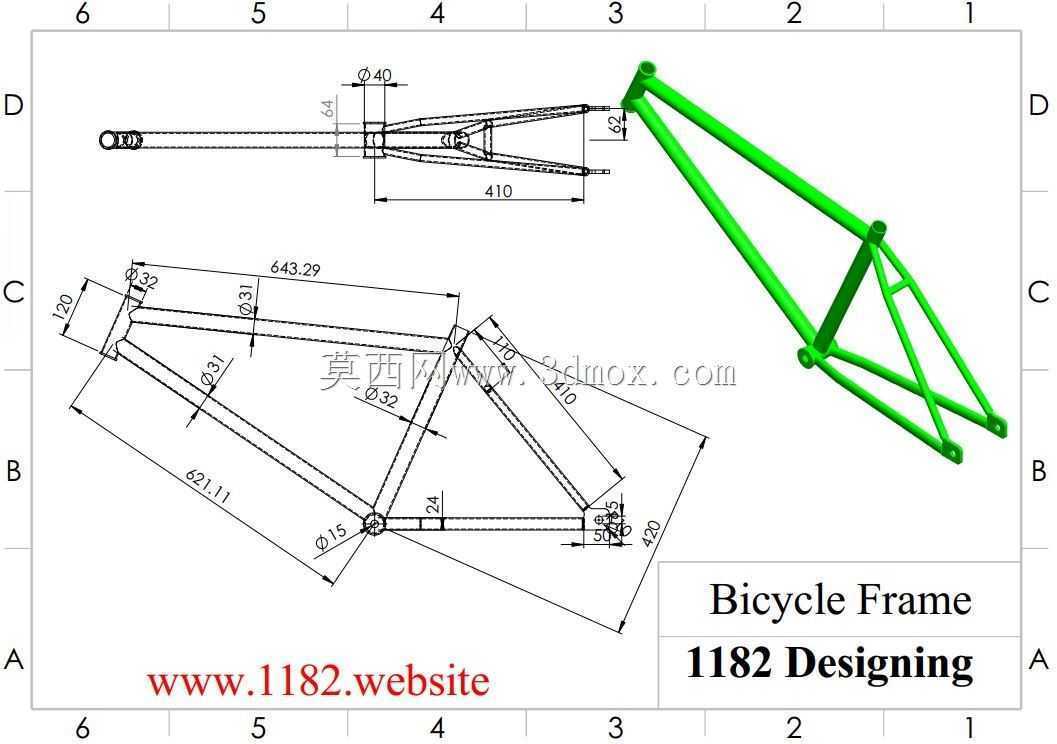

　　设计过程中首先需要明确各安装接口的边界尺寸，头管的上下碗组安装位需要匹配标准前叉舵管的直径与堆叠高度，五通的轴孔尺寸需要适配选中的中轴规格，后叉爪钩的开口宽度与开档尺寸需要匹配后轮花鼓的安装尺寸，座管的内径需要匹配通用座管的外径公差，这些安装边界如果出现偏差，后续整车装配时就会出现零件无法适配、安装间隙超差的问题。从图纸标注的尺寸来看，后上叉与后下叉组成的后三角区域，水平投影长度为410mm，对应常规26寸轮组的安装空间，后下叉靠近五通位置的管材直径为31mm，头管位置的管材直径为34mm，关键焊接节点处预留了2-4mm的管材插接余量，避免焊接时出现焊穿、虚焊的问题，各管材之间的连接角度经过受力优化，踩踏时的扭矩可以顺着管材轴向直接传导至后轮，不会在焊缝位置形成过大的剪切应力。

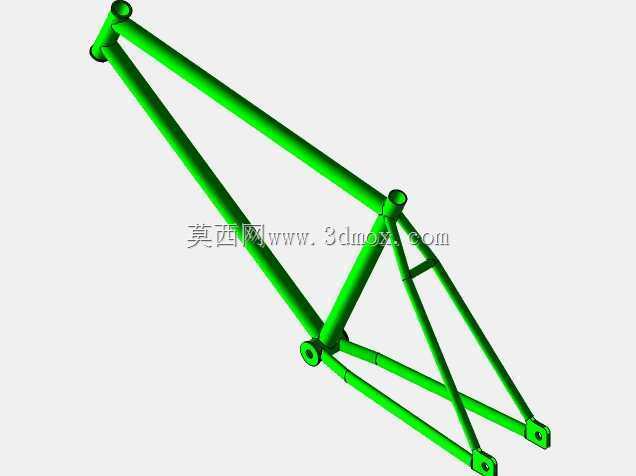

　　实际建模过程中，需要先绘制各管材的中心线路径，确认各安装点的相对位置符合整车几何设定，包括头管角度、座管角度、后下叉长度、五通下沉量这些直接影响骑行操控性的核心参数，再基于中心线路径扫描生成各段管材的实体，之后对焊接位置做圆角过渡处理，模拟实际焊接后的焊缝形态，同时对各安装孔位做公差预留，保证后续加工后的装配精度。不同使用场景的车架在管材选型上会有明显差异，通勤代步车型会选用壁厚更大的钢管提升结构耐用性，山地越野车型会在管材上做异型截面设计提升抗冲击性能，公路竞速车型会选用碳纤维或轻量化铝合金管材降低整车重量，但核心的安装接口尺寸、受力结构逻辑都是通用的，建模时可以通过调整管材壁厚、截面形状快速适配不同的使用需求。

　　需要注意的是，后叉爪钩的位置需要预留变速机构的安装空间，碟刹安装座的平面度需要控制在0.1mm以内，避免刹车时出现碟片蹭碟的问题，头管的上下端面需要保持平行，否则碗组安装后会出现转向卡顿的情况。整个建模过程需要反复核对各安装位的相对位置，确保生成的三维模型可以直接导出工程图用于管材切割、焊接工装的制作，不需要后续额外的尺寸调整，同时模型的各管材实体可以单独拆分，方便后续做有限元受力分析，验证不同载荷下的结构形变与应力分布，优化管材壁厚与焊接位置，在保证结构强度的前提下尽可能降低车架整体重量。
