CSWA考试用异形连接支架结构

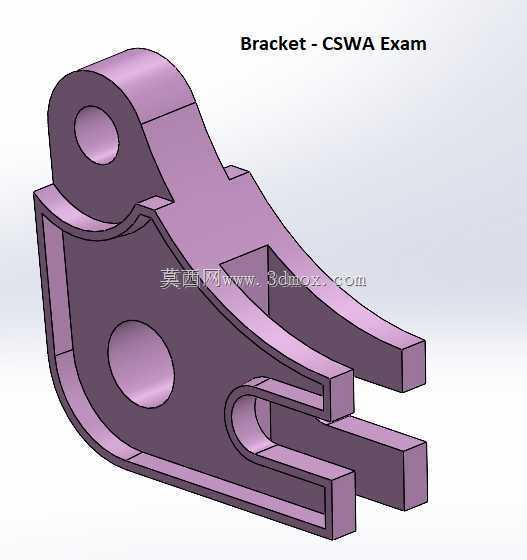

　　这款异形连接支架是机械设计能力考核中典型的实操建模样件，对应实际工业场景里的小载荷铰接支撑类构件，常见于小型自动化设备的连杆传动末端、轻工机械的工位调节机构、教学实验台的装夹定位单元中，承担两个相对运动部件之间的铰接承载、位置限位以及运动轨迹导向作用。从结构细节来看，构件主体采用一体化铣削成型的设计思路，上部的带孔凸台为铰接安装位，内孔精度需要满足铰接销轴的间隙配合要求，工作时该孔位穿入销轴后，可实现支架与固定基座之间的定轴转动，凸台外侧的圆弧面做了倒圆角处理，避免转动过程中与相邻部件发生运动干涉。

　　中部的大直径沉孔为轻量化减重设计，在不降低构件整体抗弯强度的前提下，有效削减了零件的整体重量，降低运动过程中的惯性负载，该孔位同时也可作为辅助安装定位孔，配合定位销实现支架在特定工位的快速锁止。下部的分叉式悬臂结构为功能连接端，两个平行的伸出臂之间预留了标准的安装间隙，可嵌入对应的连接耳片后穿入紧固件实现与从动部件的刚性连接，悬臂根部做了大圆弧过渡处理，分散应力集中点，避免设备长期往复运动过程中根部出现疲劳断裂问题。

　　设计过程中需要重点把控几个关键尺寸边界：上部铰接孔的中心到分叉悬臂安装面的垂直距离直接决定了传动杠杆比，需要严格匹配对应机构的行程参数；两个分叉臂的内侧间距公差需要控制在合理范围内，间隙过大会导致连接后出现横向窜动，间隙过小则会造成装配卡滞；构件整体的最大外轮廓宽度需要适配安装工位的空间边界，避免转动过程中与周边的管线、其他结构件发生剐蹭。从建模逻辑来看，该零件的建模过程覆盖了草图绘制、凸台拉伸、切除拉伸、圆角处理、特征镜像等典型的三维建模操作，能够全面考察建模者对特征顺序的规划能力、尺寸约束的合理性把控，以及对零件工艺性的理解程度。

　　实际生产中这类小载荷支架多采用铝合金6061材质加工，表面做阳极氧化处理提升耐磨性能，部分对强度要求更高的场景也可采用45号钢调质处理后铣削成型，安装时需要注意上部铰接孔与销轴的润滑，定期检查分叉臂连接位的紧固件预紧力，避免长期受交变载荷出现松动。这类支架的受力特性以悬臂弯曲载荷为主，设计时通过中部的下沉式加强筋结构提升了主体的抗弯截面模量，在壁厚均匀的前提下实现了强度与重量的平衡，避免了壁厚突变导致的加工应力变形问题，所有的锐边都做了R0.5以上的倒钝处理，既消除了加工后的毛刺安全隐患，也降低了热处理过程中出现应力开裂的风险。
