多工位集成式气动夹持工装组件结构设计

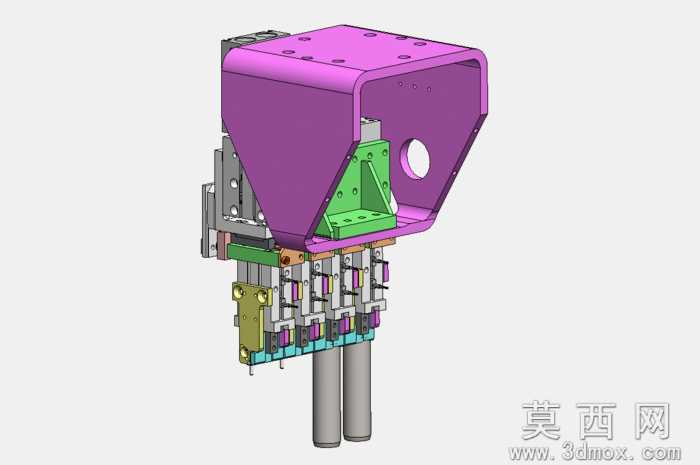

本夹持组件采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸、装配基准、连接关系进行了精准定义，确保各部件之间无干涉、装配逻辑符合实际工装的加工与使用要求。模型渲染阶段针对不同材质的部件做了差异化的材质属性设置：上部的紫色罩壳采用哑光硬质工程塑料材质，调整了表面粗糙度与漫反射参数，还原工程塑料的磨砂质感；中部的绿色安装支架、金色定位块采用阳极氧化铝合金材质，添加了轻微的金属反光与表面细微颗粒质感，匹配工业铝件的真实外观；下部的夹爪模块、导向杆采用不锈钢材质，设置了较高的反光度与金属抛光质感，区分不同金属件的表面处理工艺；密封件、缓冲垫等弹性部件采用橡胶材质，调整了柔体质感与低反光参数，让整体模型的材质层次清晰可辨。结构设计上，该组件采用集成式布局，上部的罩壳作为整体防护与安装基准，内部预留了气动元件的安装空间与走线槽位，侧面的开孔用于气路接头的外接与检修；中部的安装支架通过螺栓与罩壳刚性连接，作为多组夹爪的承载基体，设计了等距排布的安装孔位，可根据实际生产需求调整夹爪的数量与间距；下部集成了多组独立的气动夹爪单元，每个夹爪单元都配置了独立的导向滑块、复位弹簧与夹头，可实现同步或独立的夹持动作，两根平行的导向杆用于组件整体的升降导向，保证夹持作业时的运动精度。设计思路围绕自动化生产线的多工件同步夹持需求展开，将防护结构、安装基体、驱动单元、执行夹爪进行模块化集成，既减少了工装的整体占用空间，又提升了夹持作业的一致性与稳定性，各模块之间采用标准化的螺栓连接，便于后期的部件更换与维护，夹头部分预留了快换接口，可根据不同被夹持工件的外形更换适配夹头，拓展了工装的适用场景，整体结构紧凑、布局合理，完全满足工业自动化生产中高精度、高效率的夹持作业要求。
