单组剪叉结构液压驱动升降作业台

　　在车间生产线的工位衔接、仓储区域的货物堆垛、物流分拨中心的装卸接驳场景里，剪叉式升降作业台是出现频率极高的辅助承载设备，不同于大吨位的固定升降货梯，这类中小型剪叉台的适配场景更灵活，既可以嵌入流水线作为不同高度工位的过渡接驳台，也能搭配脚轮做成移动款，适配车间内零散的物料举升需求，甚至在食品加工、包装印刷这类对工位高度差有频繁调整需求的行业，也能通过定制台面材质、加装防护栏、转盘等附件满足特殊作业要求。

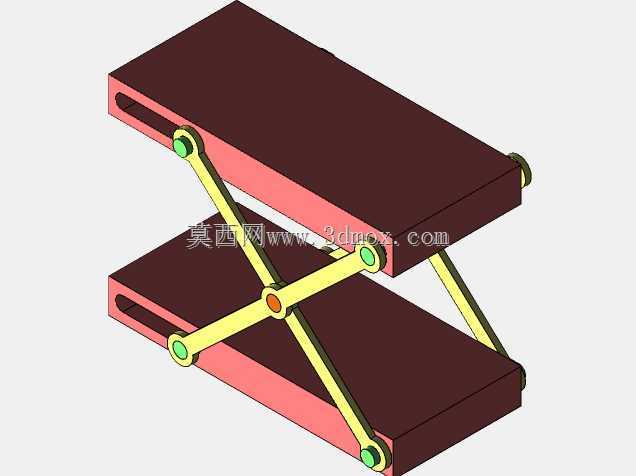

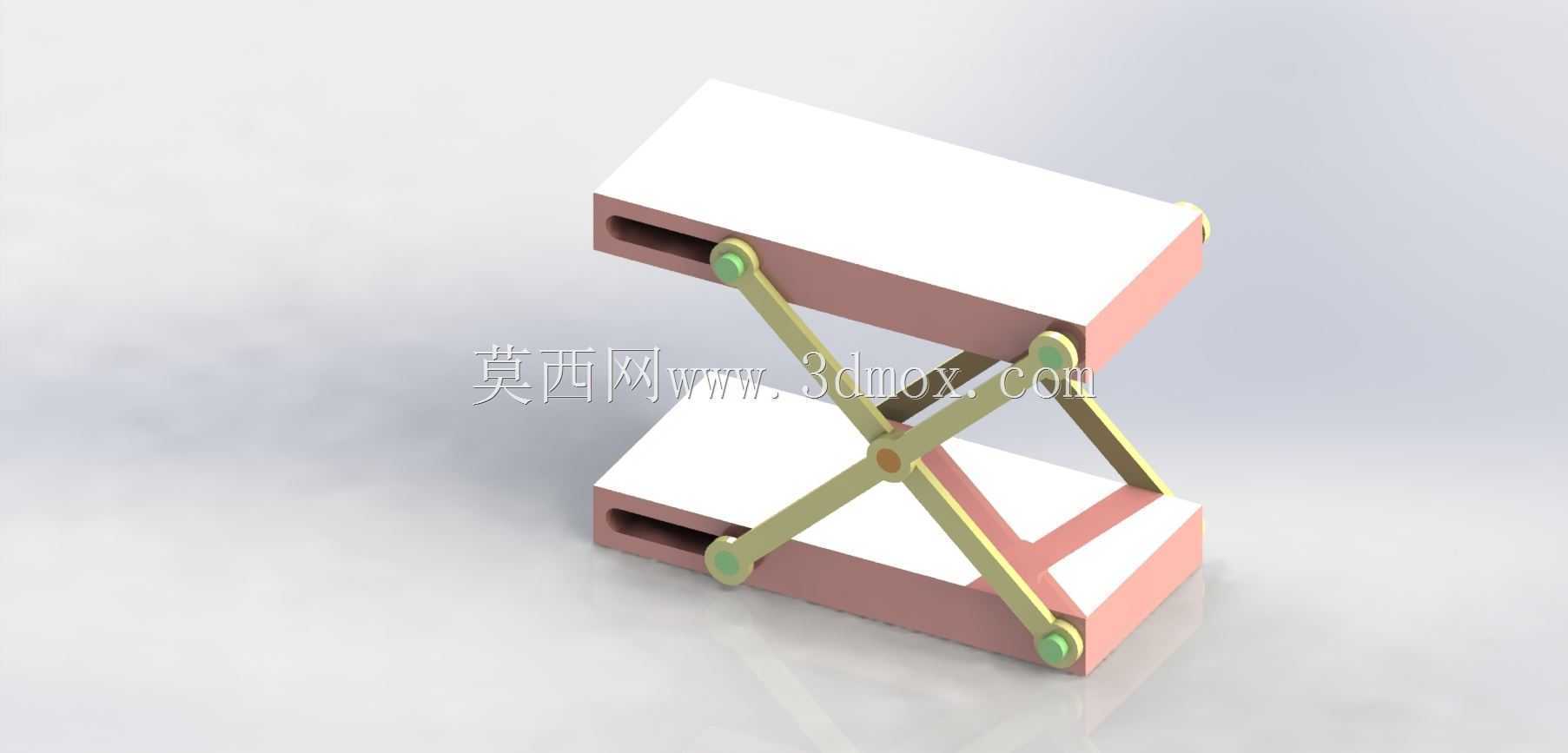

　　从结构设计逻辑来看，这套单组剪叉的升降结构走的是成熟可靠的技术路线，内外两组剪臂通过中间的铰接销轴形成交叉支撑结构，剪臂的下端分别与下底座的固定铰接座、滑动导向槽连接，上端则对应与上台面的滑动导向槽、固定铰接座配合，当驱动端的液压缸伸出时，会推动剪臂绕中间铰接点转动，上下端的滑动轮沿着导向槽同步向内收拢，带动上台面平稳抬升；液压缸回缩时，剪臂角度逐渐放平，台面随之下降到最低位置，这种结构的优势在于升降过程中台面始终保持水平，不会出现偏摆，而且剪臂的受力分布均匀，只要铰接点的销轴强度、剪臂的型材截面选型匹配载荷要求，长期使用也不会出现结构变形。

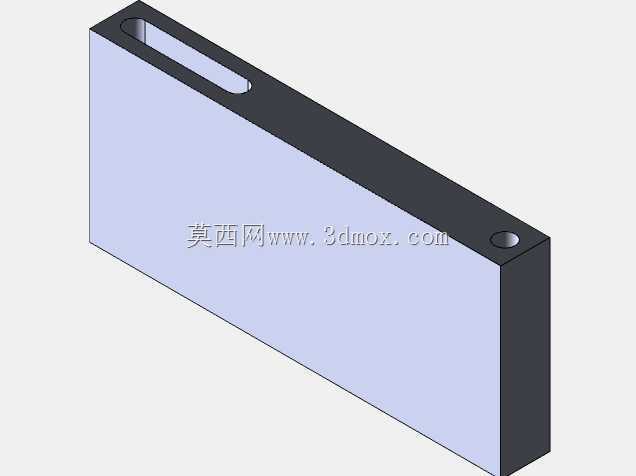

　　设计这类升降台的时候，首先要明确的是额定载荷与最大升降高度的匹配关系，单组剪叉的结构更适合最大升高在1米以内、载荷在500kg到2吨区间的作业场景，如果升高需求更大，就需要采用多组剪叉叠层的结构，但对应的稳定性要求也会更高。这套模型的上台面和下底座都采用了带侧边加强的平板结构，台面边缘预留的长槽结构既可以用来安装固定工装夹具、挡边或者防护栏，也能作为绑带的固定位，方便运输过程中固定货物，避免滑落；下底座的结构设计兼顾了放置稳定性与安装便利性，既可以直接放置在平整的水泥地面上作为固定工位使用，也可以通过底座上的安装孔打膨胀螺栓固定在地面，或者加装脚轮组件变成可移动的升降作业车。

　　从安装边界来看，这类单剪叉升降台的最低闭合高度通常在200mm到300mm之间，不需要在地面开挖基坑就能直接放置使用，对于已经完成地面施工的车间来说改造难度极低，不会破坏现有地坪结构。铰接点的位置设计是整个结构的核心，中间铰接点的位置偏差会直接影响升降过程的顺畅度，建模时需要严格保证上下剪臂的长度一致，铰接孔的同轴度公差控制在合理范围内，避免实际装配时出现卡滞、受力不均的问题；滑动端的滚轮通常采用带轴承的钢轮或者尼龙轮，搭配的导向槽需要预留足够的滑动间隙，同时要设置极限位置限位块，避免剪臂伸缩到极限位置时出现脱槽或者结构硬碰撞。

　　驱动端的液压缸安装位置也经过了受力优化，没有采用直接顶推剪臂端点的设计，而是选择在剪臂靠近下底座的位置铰接，这样可以利用杠杆原理降低液压缸的推力需求，减小液压系统的工作压力，提升整套设备的使用寿命。液压动力单元可以根据使用需求选择内置或者外置的形式，固定工位使用的款式可以将液压单元集成在下底座内部，整体外观更整洁，移动款则可以将动力单元与蓄电池整合在底座一侧，方便无电源场景下使用。

　　在实际选型应用中，这类升降台的台面尺寸可以根据实际需求调整，比如用于托盘货物搬运的款式可以做成标准1200mm*1000mm的尺寸，刚好适配欧标、国标托盘的放置；用于生产线工位接驳的款式则可以根据流水线的宽度定制台面宽度，保证与流水线皮带或者滚筒线的高度差控制在合理范围内，减少工人搬运物料时的弯腰幅度，降低作业疲劳度。如果用于食品或者医药行业，还可以将台面材质更换为304不锈钢，剪臂做防锈喷涂处理，满足洁净车间的使用要求；如果用于重载场景，则可以在剪臂的受力位置增加加强筋，铰接销轴采用调质处理的40Cr材质，提升结构的抗疲劳强度。

　　建模过程中需要重点关注各个铰接点的运动配合关系，在装配环境下要做运动干涉检查，模拟整个升降行程中剪臂、液压缸、台面、底座之间是否存在碰撞，尤其是液压缸的摆动角度范围，要保证在最低位和最高位时，液压缸的铰接角度都在允许的工作范围内，不会出现死点或者油缸行程不足的问题。导向槽的长度设计也要匹配整个升降行程中滑动轮的移动距离，预留出足够的安全余量，避免滚轮滑出导向槽。
