近海隐身导弹护卫舰舰体结构数模

　　该三维数模围绕近海多用途导弹护卫舰的总体布置展开，建模过程中优先还原现代水面作战舰艇的低可探测性外形特征，舰艏采用大倾角飞剪式艏部线型，舷侧从水线以上向内折角收束，上层建筑所有外壁面均做内倾处理，避免垂直直角面形成强雷达反射源，舰体主甲板从前到后依次规划艏部锚泊作业区、垂直发射武器阵位、舰桥指挥舱段、主桅杆集成区、中部烟囱与艇舱段、艉部直升机起降平台，各功能区块的边界在数模中均按实船布置逻辑预留安装空间。

　　从实际使用场景来看，该型舰主要承担近海巡逻警戒、编队护航、对海突击、要地防空协同任务，舰体线型设计兼顾高航速与耐波性，瘦削的艏部线型可以在三级海况下大幅降低上浪概率，艉部宽平的甲板区域既可以供舰载直升机起降，也能够容纳拖曳声呐收放装置，中部舷侧预留的开口可放置刚性充气快艇，满足临检拿捕、人员转运的作业需求。建模时舰体主尺度按照千吨级轻型护卫舰的常规比例设定，总长与型宽的比值控制在8.5左右，既保证高速航行时的长宽比阻力优势，也为上层设备布置留出足够的甲板面积，型深取值兼顾内部舱室分层，水线以下设置尖舭线型，配合舭部减摇结构，提升转弯机动性与横摇阻尼。

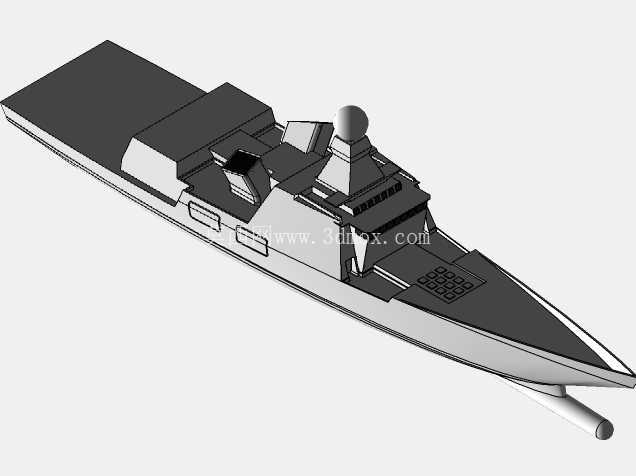

　　结构细节上，艏部甲板的垂直发射单元阵位按照矩形阵列排布，每个发射井的边框凸起高度与甲板齐平，避免额外增加风阻与雷达反射面积；舰桥正面的观察窗采用多面拼接的内倾造型，窗框边缘做斜切处理，没有突出的外置扶手与杂物；主桅杆集成了球形雷达罩、多层电子战天线基座与通信天线平台，所有天线支架均采用倾斜切面造型，摒弃传统栏杆式外露结构；中部烟囱的排气口做红外抑制遮挡造型，舷侧的交通艇舱采用内置式凹槽设计，舱门关闭后与舷侧折面完全齐平。舰体中部外露的圆筒状部件为舰艏方向布置的反潜鱼雷发射装置的外置示意，安装基座与主甲板结构做一体化加强，发射时的后坐力可以直接传递到主甲板下方的纵桁结构。

　　建模的装配逻辑按照船舶建造的分段划分思路搭建：先构建舰体主外壳曲面，将外板的折角线、舷侧折边、甲板边线全部做连续相切处理，保证曲面光顺没有突兀拐点；之后依次叠加主甲板、上层建筑各层舱室、桅杆、武器站、烟囱、艉部甲板设备，所有零部件的安装面均与对应基座完全贴合，没有出现悬空或者干涉的结构。在安装边界校验上，上层建筑的最宽处不超出舰体主甲板的舷侧边缘，桅杆最高点距离水线的高度符合内河通航与港口停靠的限高要求，艉部直升机平台的长宽尺寸满足轻型反潜直升机的起降轮距边界，平台两侧的助降灯网基座预留了布线空间。

　　针对结构设计从业者的参考价值在于，该数模完整呈现了现代隐身护卫舰的外形折面处理规律，所有外露设备的安装都遵循“藏于折面之后、减少直角反射”的设计原则，既可以作为船舶总体专业做总布置推演的外形基准，也能够用于舰载设备加装时的干涉检查：比如在桅杆上新增通信天线时，可以直接在数模中测量天线旋转范围与上层建筑的间隙，在甲板加装新武器站时，可以核对基座下方甲板的强结构位置，避免设备安装在薄板区域产生振动问题。数模中舰体的水线位置、干舷高度、舱室开门位置均按实船作业逻辑设置，艏部锚链舱的开口、舷侧的系缆桩基座、栏杆的预留安装点都没有遗漏，能够直观展示作战舰艇从线型优化到设备布置的完整设计思路，规避民用船舶外形设计中常见的直角堆砌、设备外露杂乱的问题，为同类水面载具的三维结构设计提供具象的布置参考。
