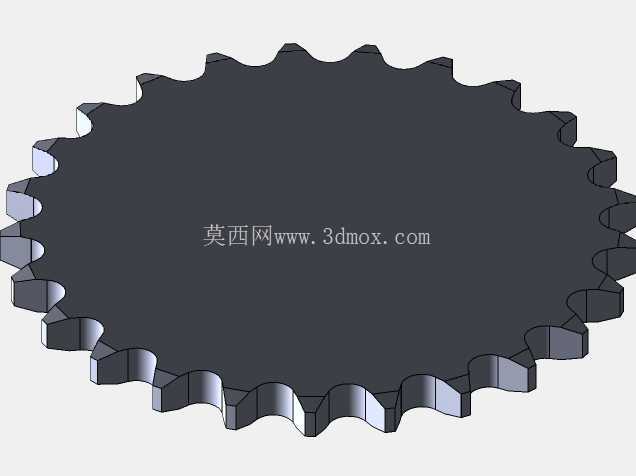

带系列设计表的多配置链轮结构

　　链传动作为机械传动系统中应用极广的动力传递形式，链轮的参数匹配度直接决定整套传动机构的运行寿命与传动效率，在输送线、农机、轻工包装设备、摩托车及通用工业传动场景中，不同的中心距、传动比、负载等级往往需要对应不同齿数、不同节距的链轮来完成适配，传统单零件建模方式需要针对每一款参数的链轮单独建模、出图、管理文件，不仅重复工作量大，还容易出现参数错配、版本混乱的问题，给设计迭代与BOM管理带来不少麻烦。这款链轮的设计核心是通过系列零件设计表完成多配置的集成管理，将链轮设计中需要调整的核心参数，比如齿数、节圆直径、齿顶圆直径、齿根圆弧半径、齿宽、轮毂凸台尺寸、安装孔中心距、键槽规格等参数全部关联到Excel设计表中，通过表格行定义不同配置的参数组合，切换配置时无需重新绘制草图、调整特征，仅需选择对应配置即可生成符合参数要求的链轮模型，大幅降低系列化链轮的设计重复劳动。

　　从结构本身来看，这款链轮采用标准的滚子链齿形设计，齿廓曲线符合链传动的啮合要求，能保证与对应规格滚子链啮合时的接触应力均匀，避免啮合过程中出现卡链、跳齿、异常磨损的问题；轮体部分采用辐板式结构，在保证轮齿强度与轮毂连接刚度的前提下，尽可能减少轮体自身重量，降低传动过程中的转动惯量，尤其适合中高速传动场景下降低启停冲击。齿部的加工余量在建模时已经做了预留，齿面的粗糙度要求、齿形公差都可以通过配置关联到工程图模板中，切换配置时工程图的尺寸、公差标注会自动同步更新，不需要人工逐一核对修改。

　　安装边界方面，轮毂部分的轴向长度、安装孔的配合公差、键槽的位置与尺寸都纳入设计表的管控范围，针对不同的轴径、不同的扭矩传递需求，可以快速匹配对应的安装结构，不需要重新设计轮毂特征，比如小负载场景可以选用光孔加顶丝的固定方式，大负载场景可以切换为键槽加锁紧螺母的固定结构，所有结构变更都通过配置切换完成，不会出现特征遗漏或者参数错误。在实际工程应用中，这类带设计表的链轮模型可以直接嵌入到整套设备的选型库中，设计人员在做传动系统布局时，只需要根据计算得到的传动比、链条节距、轴径参数，直接从模型库中选择对应配置即可，不需要从零开始建模，也能避免手动建模时容易出现的齿形参数错误，比如很多新手建模时容易把齿顶圆直径算错，导致链条啮合时出现顶齿、咬链的问题，通过系列设计表固化参数计算逻辑后，所有配置的齿形参数都经过公式校验，只要输入的基础参数正确，生成的齿形就完全符合啮合要求。

　　另外，这类集成多配置的模型在做装配干涉检查时也更高效，比如在输送线设计中，同一根传动轴上可能需要安装不同齿数的链轮来匹配不同工位的输送速度，只需要在装配环境下切换对应链轮的配置，就能快速完成不同传动方案的布局验证，不需要反复替换零件文件，也能减少文件管理的复杂度。从建模逻辑来看，整个模型采用全参数化关联，齿形草图的所有尺寸都通过方程式与设计表中的基础参数绑定，齿数修改时，齿形的阵列数量、节圆直径会自动重新计算，齿廓的位置也会随节圆变化自动调整，不会出现齿数修改后齿形错位、阵列遗漏的问题；轮毂的凸台直径、厚度也和传递扭矩的参数做了关联，避免出现小轴配大轮毂或者大扭矩下轮毂强度不足的问题。在实际生产环节，这类带设计表的模型可以直接对接加工编程，不同配置的链轮只需要切换配置后导出对应加工模型，编程人员不需要重新建模，就能直接生成齿形铣削、轮毂孔加工的刀路，缩短生产准备周期，也能减少建模环节与加工环节的信息传递误差。
