间歇传动日内瓦轮机构三维设计

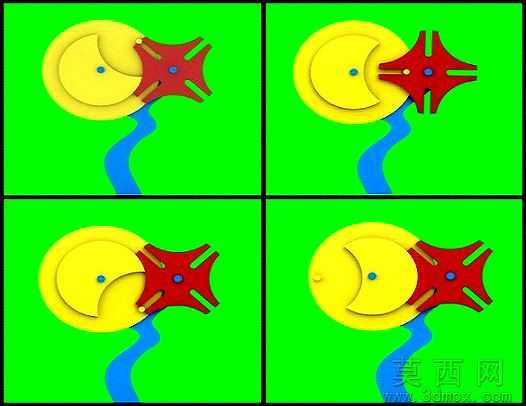

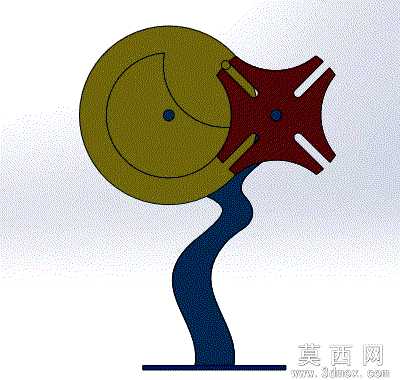

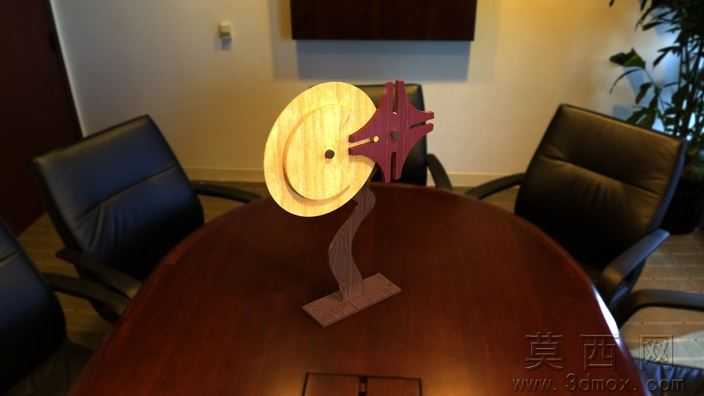

本作品为经典间歇传动机构日内瓦轮，又称马耳他十字机构的三维建模设计，采用SolidWorks2009完成全参数化建模，同时导出STEP/IGES、STL等通用格式，可适配多数三维CAD软件打开编辑，也可直接用于3D打印制作实物演示模型。建模过程中首先梳理日内瓦轮的运动逻辑：主动拨盘做连续回转运动，通过圆柱拨销嵌入从动槽轮的径向槽内，带动槽轮完成分度转位，当拨销脱离槽口后，槽轮的凹锁止弧与拨盘的凸锁止弧配合，实现槽轮的间歇锁止定位，将连续旋转输入转换为周期性的间歇旋转输出，是自动化设备中实现转位、送料、分度动作的经典基础机构。建模阶段先绘制主动拨盘的基体轮廓，完成拨销、锁止凸弧的特征创建，保证拨销直径与槽轮槽宽的间隙配合公差，避免运动干涉；随后绘制四槽从动槽轮，精准绘制径向槽的导向斜面与锁止凹弧，确保锁止阶段的定位精度，槽轮边缘的减重槽在不影响结构强度的前提下降低了转动惯量，提升机构运行的平稳性。支架部分采用流线型S型支撑结构，搭配方形安装底座，既保证支撑刚度，又兼顾展示美观性，建模时对支撑与底座、支撑与机构主体的安装孔位做了同轴度约束，确保装配后无错位。材质渲染阶段，主动拨盘赋予亮黄色工程塑料材质，添加轻微磨砂质感模拟演示教具的外观，从动槽轮采用正红色工程塑料材质，与拨盘形成鲜明视觉区分，方便观察运动过程，支撑与底座赋予蓝色金属烤漆材质，添加细微反光效果提升质感，所有零件的装配配合采用同轴、重合等标准配合关系，添加旋转马达驱动后可完整模拟日内瓦轮的间歇运动全过程，可用于机械原理教学演示、自动化设备分度机构设计参考，模型结构完整无碎面，特征树保留完整建模步骤，方便使用者根据实际需求修改槽数、中心距、拨销直径等参数，适配不同的传动分度需求。
