ETA标准机械手表机芯三维结构模型

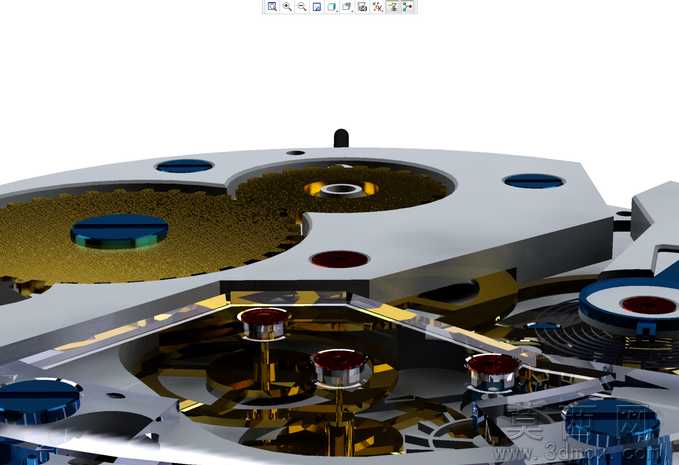

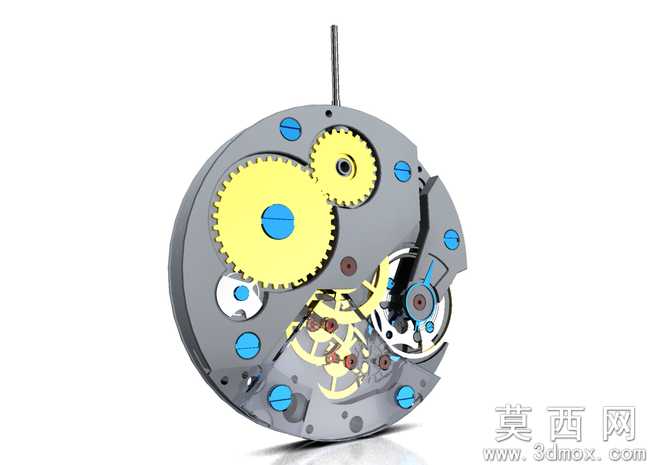

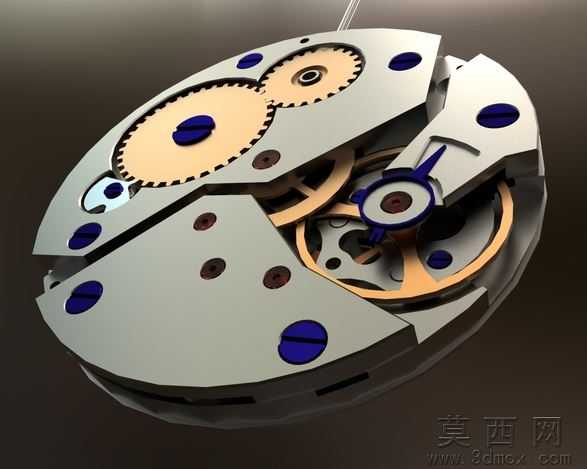

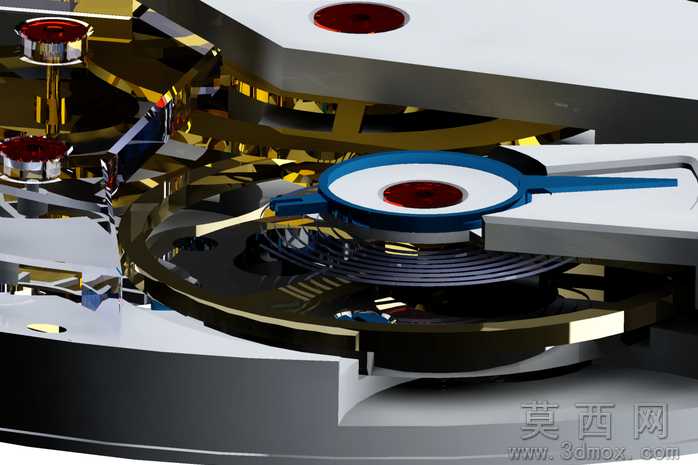

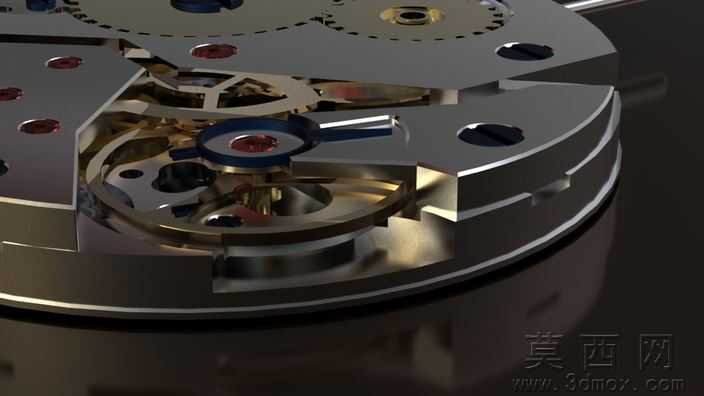

本模型为参照ETA标准机械手表机芯结构搭建的高精度三维模型，建模过程以真实ETA机芯的传动逻辑为核心依据，首先完成机芯主夹板的基准定位，以夹板中心孔为装配基准，依次搭建条盒轮、中心轮、过轮、秒轮的主传动轮系，再补充擒纵机构、摆轮游丝组件的细节结构，建模过程中对每个轮齿的齿形参数、轴孔配合间隙都做了还原，同时对调时柄轴、拉档、离合轮等上链调时机构的零件做了独立建模，保证每个活动部件的装配关系符合真实机械表的运行逻辑。参数设计层面，模型严格遵循机械手表机芯的尺寸比例，整体机芯直径适配常规正装腕表的机芯尺寸，各齿轮的模数、齿数按照ETA机芯的真实传动比设置，保证轮系传动比符合机械表走时的转速要求，夹板上的固定螺丝孔位、宝石轴承槽位的尺寸都按照真实零件规格设置，零件间的配合间隙预留了合理的装配公差，既还原真实结构又避免模型装配出现干涉问题。渲染材质方面，主夹板采用磨砂镀镍金属材质，呈现哑光银灰色的金属质感，传动齿轮采用黄铜镀金材质，还原传统机芯齿轮的暖金色外观，固定螺丝采用烤蓝钢材质，呈现深邃的亮蓝色金属光泽，宝石轴承采用合成红宝石材质，带有通透的红色折射效果，柄轴、离合杆等钢质零件采用抛光不锈钢材质，整体渲染效果还原了高端机械机芯的精致质感，同时保留了结构的辨识度。结构原理上，模型完整还原了机械手表的核心运行逻辑，条盒轮存储发条动力，通过多级齿轮传动将动力传递至擒纵机构，擒纵机构将旋转动力转换为间歇摆动，配合摆轮游丝的等时性振荡实现精准调速，最终带动秒针、分针、时针实现走时指示，同时上链调时机构可通过柄轴的不同档位实现手动上链和时间调校功能，完整呈现机械机芯从动力存储到走时输出的全流程结构。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接查看装配结构，也可对单个零件进行编辑修改，STL格式可直接用于3D打印验证结构，不同格式的模型都保留了完整的零件层级和装配关系，不会出现零件缺失或装配错位的问题。研发教学应用层面，该模型可作为钟表设计专业的教学演示素材，帮助学习者直观理解机械手表的传动原理和装配逻辑，也可作为腕表产品研发的参考模型，用于新机芯结构的方案验证和外观搭配测试，同时也适合机械原理课程作为精密传动机构的教学案例，帮助学习者理解小模数齿轮传动、精密机构装配的相关知识，也可作为3D建模爱好者练习精密机械建模的参考素材。
