带轴连接凹口的传动滑轮结构设计

　　这款带轴连接凹口的滑轮，核心应用场景覆盖轻工输送设备、小型实验传动装置、教学演示机械结构等多个领域，在需要实现定比传动、转向改变或者绳索导向的工位中都能适配。区别于常规光孔滑轮仅靠键槽传递扭矩的结构，这款滑轮在中心轮毂位置设计了专属凹口结构，对应的连接轴上需要加工匹配的凸台，装配时凹口与凸台完全嵌合，不需要额外加装平键或者紧定螺钉，就能实现轴与轮体的同步旋转，彻底避免了长期正反转切换工况下键槽磨损、键连接松动导致的传动滞后问题，在频繁启停、换向的小载荷传动场景中，这种连接结构的可靠性比普通键连接高出不少，同时还能减少装配工序，不需要额外配做键槽，降低轴类零件的加工复杂度。

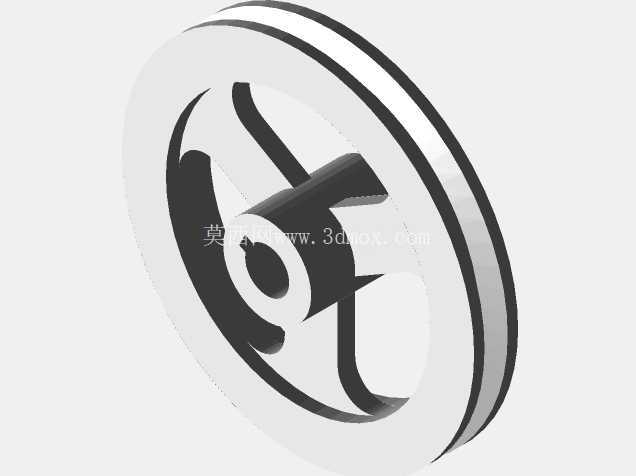

　　从结构设计逻辑来看，轮体采用了三辐条的镂空结构，而非实心轮盘，这种设计首先是在保证轮体整体结构强度的前提下，尽可能降低轮体自身的转动惯量，当传动系统需要快速调整转速或者频繁启停时，更小的转动惯量可以减少驱动端的动力损耗，同时降低轮体自身的离心形变风险，保证高速转动时的轮体圆跳动控制在合理范围内。轮缘位置设计了双凸缘的绳槽结构，槽型的弧度经过适配，可以兼容直径3-5mm的尼龙绳、棉麻绳或者细钢丝绳，双凸缘的设计可以避免绳索在传动过程中从轮槽中脱出，即使设备运行过程中出现小幅的绳索摆动，凸缘也能起到限位导向的作用，不需要额外加装防脱挡圈，简化了整体传动组件的结构。

　　在安装边界尺寸上，这款滑轮的中心安装孔直径适配常用的6mm、8mm直径传动轴，轮毂部分的轴向长度设计为15mm，足够的轴向接触长度可以保证轮体与轴的配合稳定性，避免运行过程中出现轮体偏摆。轮缘的外径为80mm，绳槽的深度为4mm，既可以保证绳索与轮槽有足够的接触摩擦力，避免传动过程中出现打滑，也不会因为槽深过大导致绳索卡滞在槽内难以拆卸。辐条的厚度设计为5mm，经过受力校核，在额定10N的绳索拉力工况下，辐条的最大形变不超过0.02mm，完全满足小载荷传动的刚度要求，不会因为长期受力出现辐条变形导致轮体偏心的问题。

　　实际使用过程中，这款滑轮既可以作为定滑轮使用，安装在固定支架上实现绳索的导向或者力的方向改变，也可以作为动滑轮搭配固定支架实现小载荷的省力提升，在教学实验场景中，这种带特殊轴连接结构的滑轮还可以作为机械设计课程的演示案例，帮助学习者理解不同轴毂连接方式的特点与适用场景。不同于市面上批量生产的标准滑轮，这款结构的设计完全从实际装配与使用痛点出发，去掉了标准件中冗余的结构，比如多余的安装键槽、紧定螺钉孔，同时针对小载荷传动场景优化了轮体的重量与转动惯量，在小型自动化设备的送料机构、3D打印机的远程送丝传动、教学实验台的传动组件中都能直接适配使用，不需要额外进行结构修改。轮体的所有过渡位置都设计了R2的圆角，避免应力集中导致的轮体开裂，即使在长期交变载荷的作用下，也不会出现应力集中位置的疲劳损坏，整体结构的工艺性也较好，不管是采用3D打印快速制作原型，还是采用注塑工艺批量生产，都不需要复杂的模具结构，生产制造成本较低。
