127直径12滚轮防滑麦克纳姆轮结构

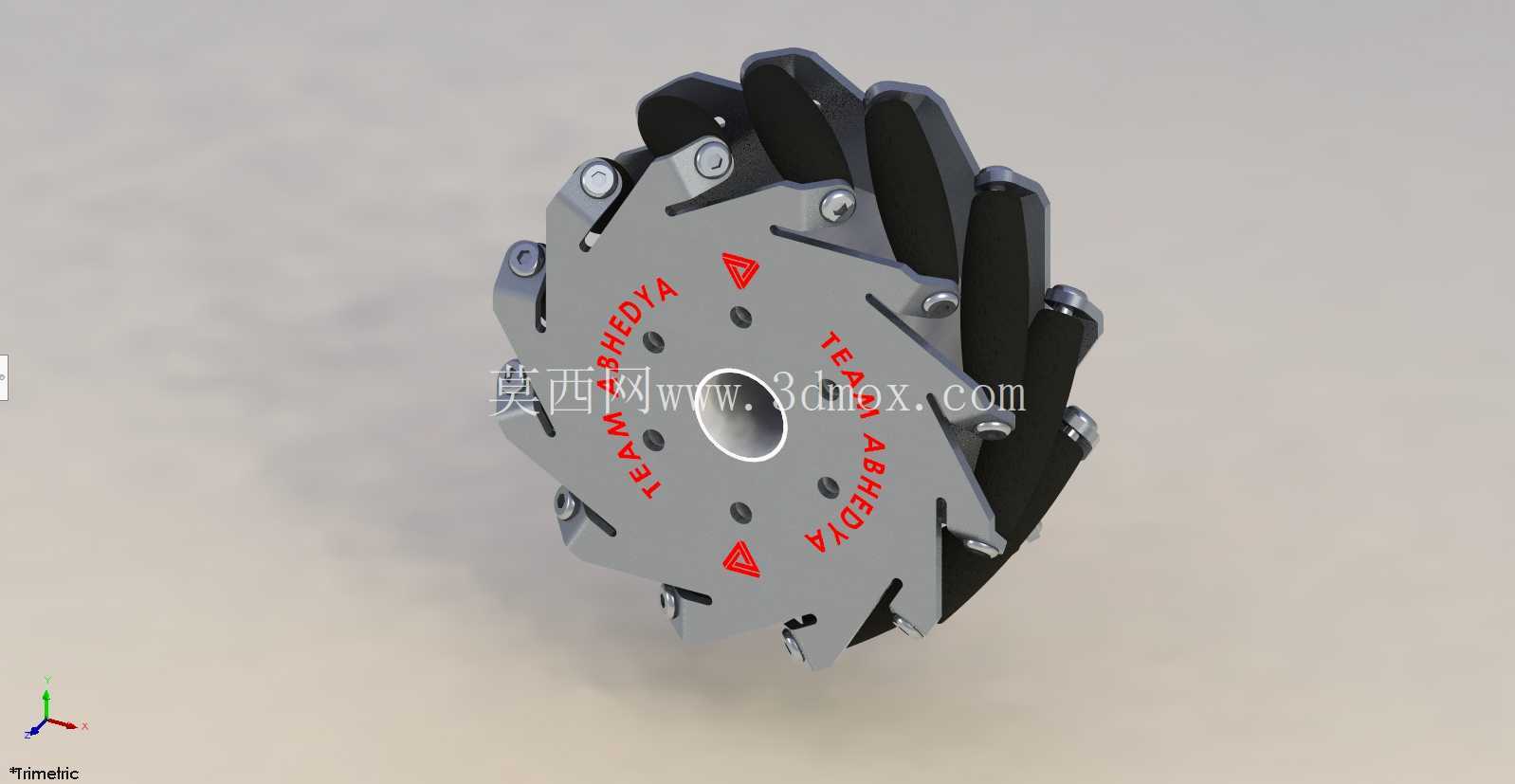

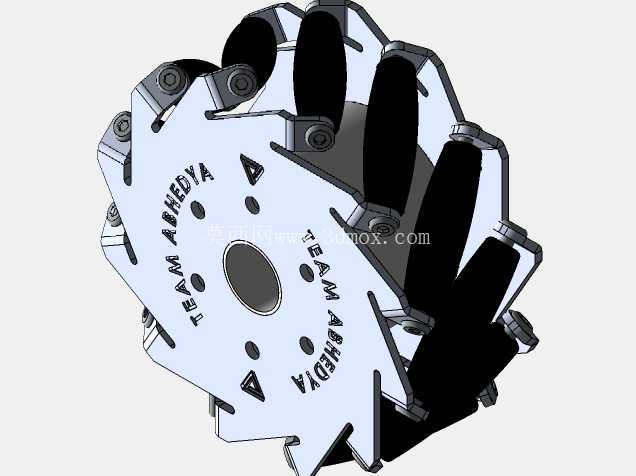

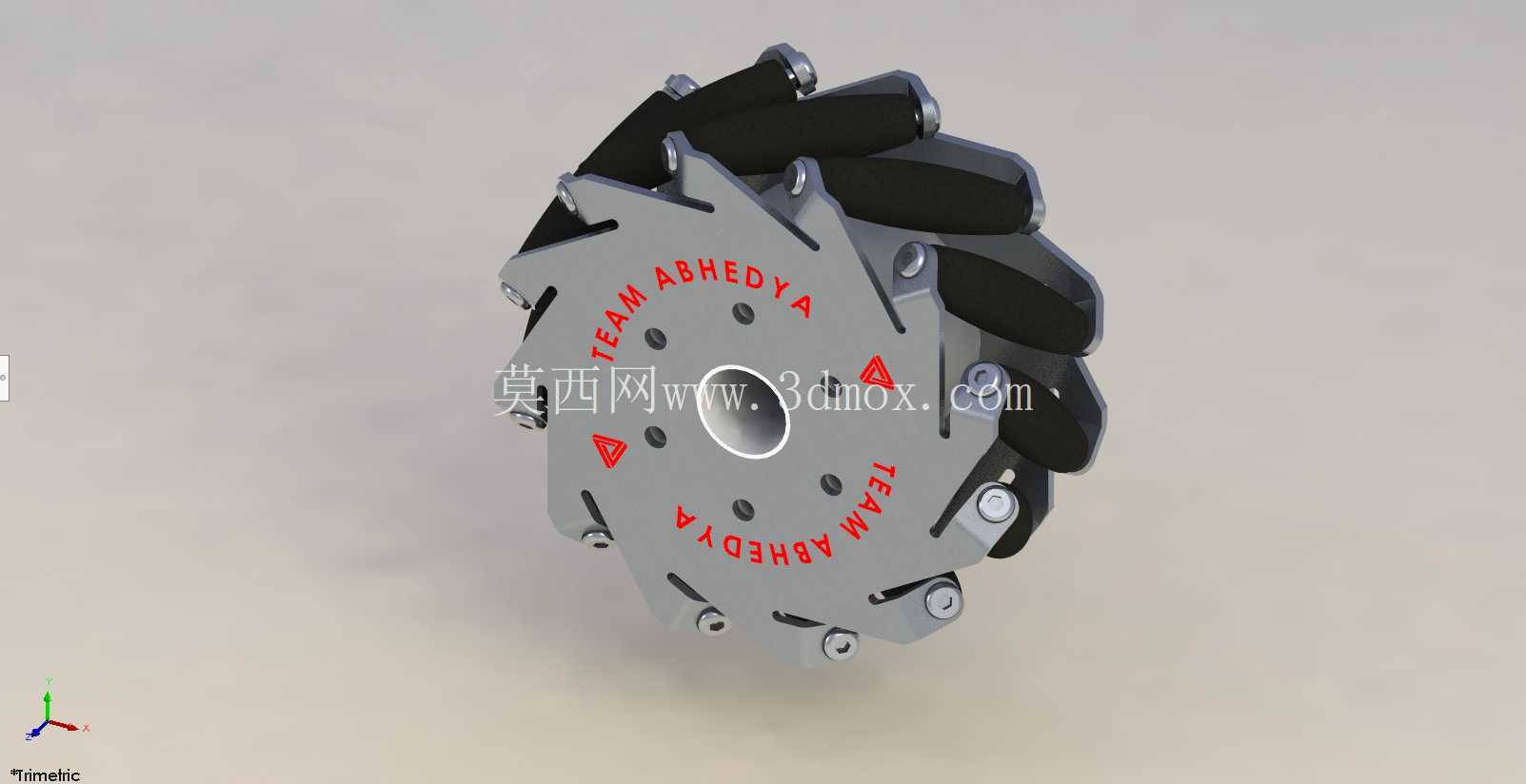

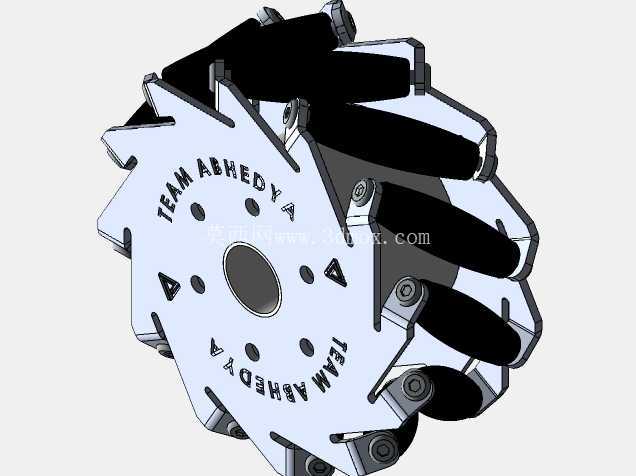

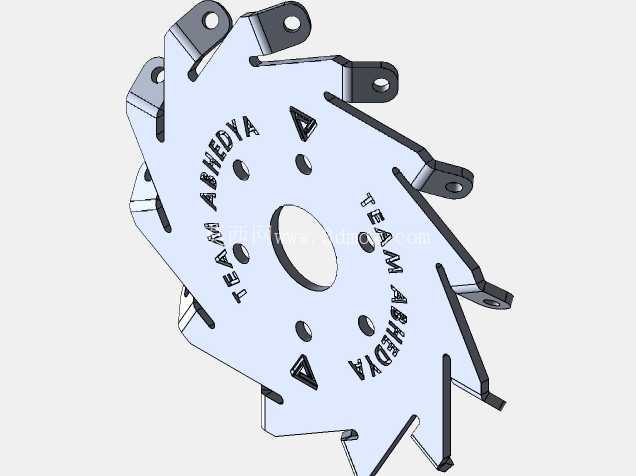

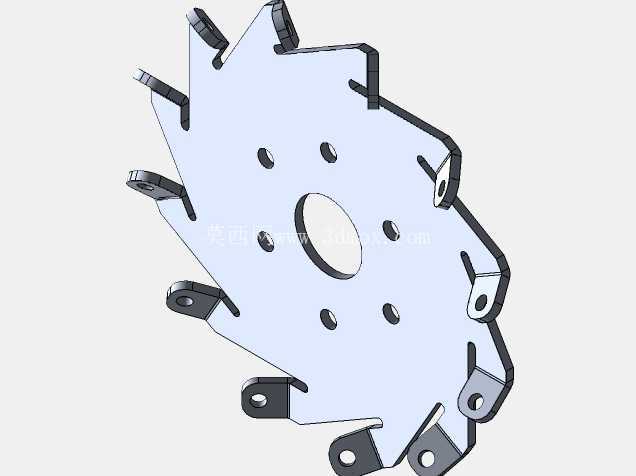

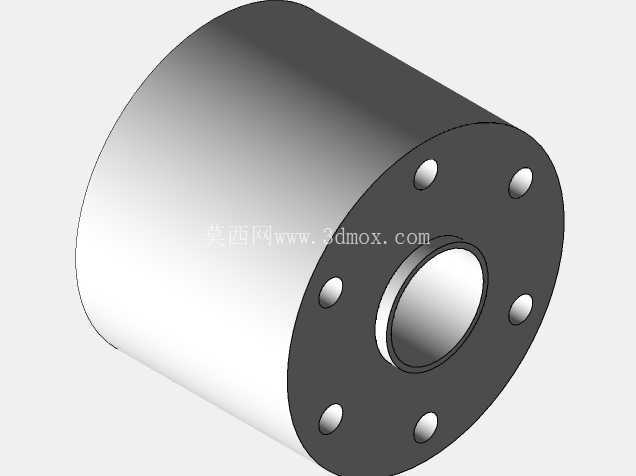

　　做移动机器人底盘设计的工程师大多接触过麦克纳姆轮，这种依靠辊子偏置布置实现全向移动的部件，是AGV、竞赛机器人、小型仓储转运设备里实现窄空间灵活移位的核心行走部件。这次拆解的这款轮组，轮体主直径设定为127mm，这个尺寸在中小负载的移动平台里适配性极强，既不会因为轮径太小越障能力不足，也不会因为轮径过大挤占底盘内部的电池、控制板安装空间。整轮沿圆周均匀布置12个独立滚轮，单个滚轮的宽度为47.5mm，滚轮外覆防滑材质，和地面接触时能提供足够的静摩擦力，避免急启急转时出现打滑丢步的问题。从结构设计逻辑来看，轮盘主体采用高强度硬质合金加工，中心预留标准轴孔，可直接通过联轴器和驱动电机输出轴对接，不需要额外设计复杂的转接法兰，能大幅缩短底盘的装配调试周期。每个滚轮都通过独立的销轴固定在轮盘的安装槽内，销轴两端做了防松限位，长时间往复运转也不会出现销轴窜动、滚轮脱落的问题。滚轮的外轮廓做了圆弧修型，保证轮组在转动过程中，始终有至少两个滚轮和地面保持接触，运转时不会出现传统麦克纳姆轮常见的周期性颠簸，移动平顺性更好。

　　在实际应用场景里，这类轮组常被用在Robocon、RoboMaster这类机器人竞赛的参赛底盘上，也适配工厂内小型物料转运AGV、仓储分拣机器人的行走机构，四个同规格轮组按矩形布置，配合差速控制逻辑，就能实现整车前行、横移、斜行、零半径回转等全向移动动作，不需要预留传统转向机构的回转空间，对场地的适配性极强。安装边界上，轮组的轴向总厚度控制在合理范围，轮盘上的安装孔位做了等距标准化设计，不管是搭配直流减速电机还是伺服电机，都能快速完成同轴度校准，滚轮和轮盘之间预留了足够的间隙，运转时不会出现滚轮和轮盘本体剐蹭的异响。

　　设计时特意考虑了防滑需求，滚轮表面的防滑层做了微粗糙处理，在环氧地坪、PVC地板、短绒地毯等常见室内场地都能保持稳定的抓地力，不会因为地面轻微浮尘就出现摩擦力骤降的问题。轮盘上的减重孔在保证整体结构强度的前提下，尽可能降低了轮组自身的转动惯量，电机驱动时的响应速度更快，启停动作更干脆，不会因为轮体惯量过大出现过冲、定位不准的问题。每个滚轮的转动阻尼都做了一致性调校，避免因为单个滚轮阻尼过大导致整车走偏，装配时不需要额外对滚轮做二次打磨适配，拿到手就能直接完成底盘组装。

　　和市面上同尺寸的麦克纳姆轮相比，这款轮组的滚轮排布密度更高，12个滚轮的布置方式让轮组和地面的接触点更密集，承载能力比同直径8滚轮、9滚轮的产品提升近三成，能满足10-20kg负载的移动平台使用需求，日常搬运小型工装、分拣料箱都能稳定运行。轮盘边缘做了倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，也不会刮蹭到底盘上布置的线束、气管。中心轴孔的公差按H7级精度加工，和电机输出轴配合时的间隙控制在合理范围，长时间正反转运转也不会出现轴孔磨损、键槽松动的问题。
