这款固定支座主要面向嵌入式视觉检测场景设计,适配树莓派1代、2代、3代平台配套的相机模块安装需求,在工业现场的小型设备视觉对位、实验室图像采集工位、桌面级自动化检测单元中都能找到适配场景。日常使用中,这类支座需要承担相机模块的稳定承载作用,避免设备运行过程中的振动传递到相机端,导致采集画面出现拖影、虚焦问题,同时要给镜头预留足够的调焦操作空间,不会因为结构干涉影响镜头焦距调整。

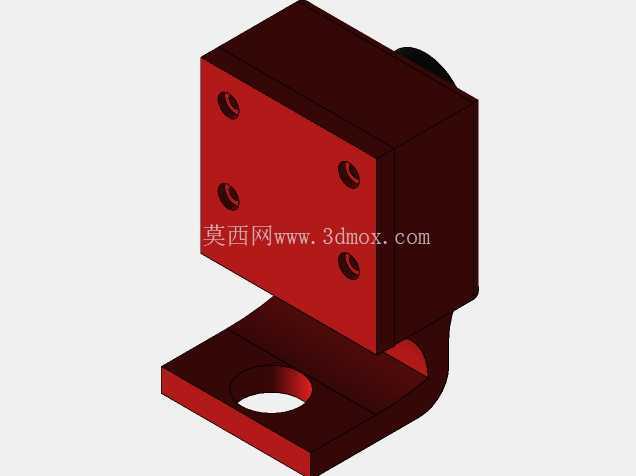

从结构设计逻辑来看,整个支座采用分体式承载思路,上部的方形腔体用来容纳相机模块的核心电路板,腔体侧壁预留的四个沉头安装孔,对应相机电路板的标准安装孔位,装配时可以直接用M2规格的螺丝将电路板锁紧在腔体内壁,沉头结构设计可以保证螺丝端面不突出支座表面,避免和周边设备结构产生刮蹭。下部的L型弯折安装底座是整个结构的受力承载部分,底座上开设的长圆形安装孔,给现场安装留出了足够的位置调整余量,不需要在安装板件上加工高精度的定位孔,就能完成支座的位置微调,适配不同工位的视场角调整需求。腔体和底座之间的过渡位置做了圆弧加强结构,避免长期承重或者受外力冲击时,弯折位置出现应力集中导致的结构断裂,同时圆弧过渡也能减少加工过程中的应力残留,提升零件整体的结构强度。
从安装边界尺寸来看,上部方形腔体的外形尺寸控制在30mm见方以内,刚好可以容纳标准尺寸的树莓派相机电路板,不会因为腔体过大占用多余的安装空间,腔体的深度设计为18mm,既可以容纳电路板本身的厚度,也能给柔性排线留出足够的弯折空间,避免排线被结构件挤压导致接触不良。下部底座的总宽度和上部腔体保持一致,伸出的安装边长度为22mm,长圆形安装孔的长度为10mm,可以支持前后方向±5mm的位置调整量,安装孔的宽度适配M3规格的固定螺丝,和工业现场常用的安装型材、设备板件的螺丝规格保持通用,不需要额外准备特殊规格的紧固件。整个支座的总高度控制在42mm,安装后相机镜头的中心高度距离安装基准面为28mm,刚好和多数小型输送线的待检测工件高度匹配,不需要额外增加垫高块就能获得合适的拍摄视场。
在实际功能设计上,腔体的前端面做了和镜头尺寸匹配的开孔,镜头可以直接从开孔位置伸出,开孔边缘做了0.5mm的倒角处理,避免装配时刮伤镜头外圈的调焦环。腔体的后侧预留了排线出口,出口位置做了圆角处理,不会因为锐边割伤柔性排线的绝缘层,排线出口的宽度为8mm,足够容纳标准的15pin柔性排线穿过,同时不会因为开口过大导致腔体内部进入过多灰尘,影响相机电路板的长期运行稳定性。整个结构的壁厚设计为2mm,兼顾了结构强度和轻量化需求,采用树脂3D打印或者铝合金铣削加工都可以直接生产,不需要额外做结构调整,两种加工方式都能满足常规场景下的强度要求,如果是在振动较大的工业现场使用,可以选择铝合金材质做阳极氧化处理,提升结构的耐磨和抗振性能,如果是实验室快速验证场景,直接用光敏树脂打印即可满足使用需求,加工成本更低,交付周期更短。
设计过程中也充分考虑了装配的便利性,所有安装孔的位置都做了对位标识,腔体内部的四个安装柱高度一致,锁紧电路板后可以保证电路板和腔体端面保持平行,避免相机安装出现倾斜导致的视场偏移。底座的安装面做了平面度处理,安装后整个支座不会出现歪斜,保证镜头光轴和安装基准面保持垂直,减少后续视觉算法的标定工作量。整个结构没有复杂的曲面特征,建模过程中全部采用拉伸、切除、倒角等基础特征完成,特征树逻辑清晰,后续如果需要调整尺寸适配其他型号的相机模块,只需要修改对应草图的尺寸参数即可快速完成变体设计,不需要重构整个模型,能有效缩短后续衍生设计的周期。
