可动结构订书机三维结构设计

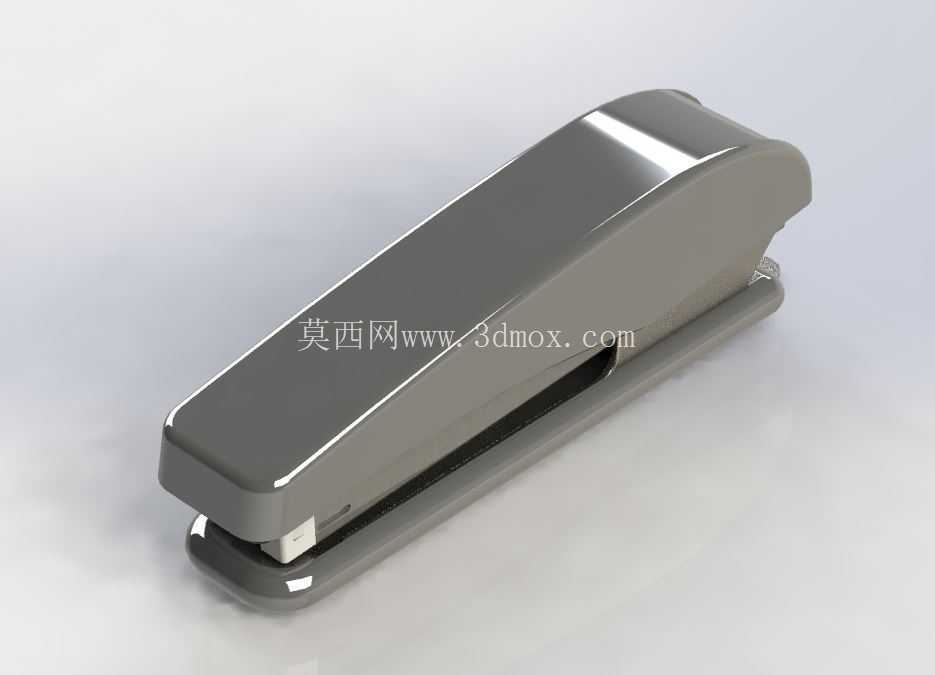

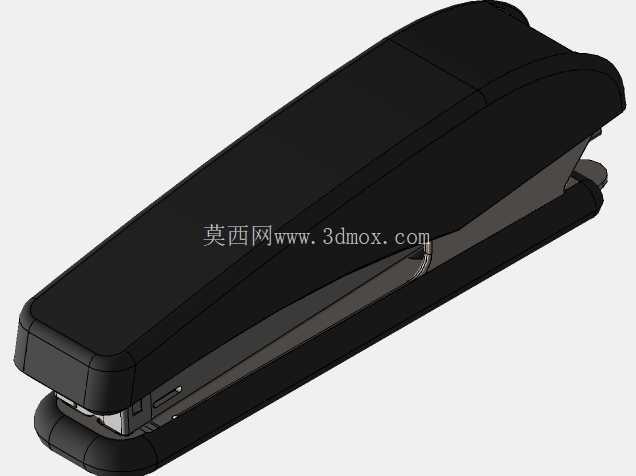

　　日常办公场景里，手动订书机是桌面文档整理环节最常用的小型装订器具，这款带完整运动组件的订书机结构，完全还原了实体产品的全行程动作逻辑，从压柄下压、钉道送钉、冲针压钉、弯脚成型到压柄复位的整套传动链路都做了完整的结构复刻，没有做简化的外观假件处理，每一处铰接位、滑动配合位都保留了实际的装配间隙与运动限位。从结构设计的逻辑来看，这款订书机采用了经典的杠杆省力架构，上压柄的弧形轮廓并非单纯的外观造型处理，其曲面曲率是按照人手按压时的施力角度优化的，下压过程中力臂随压柄转动角度动态变化，在冲针接触订书钉的瞬间达到力臂最大值，降低手动按压的峰值作用力，避免长时间装订出现手部疲劳。

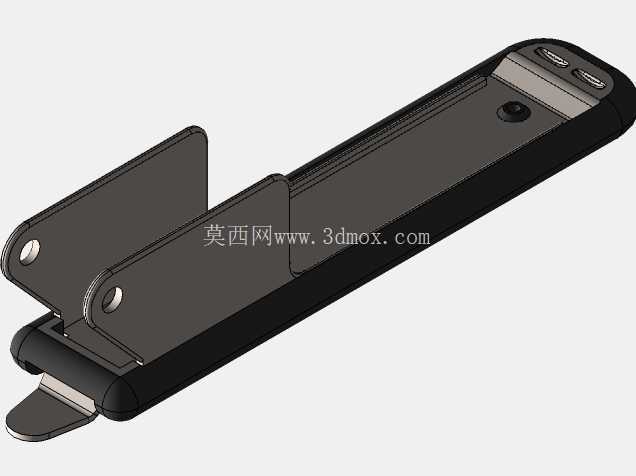

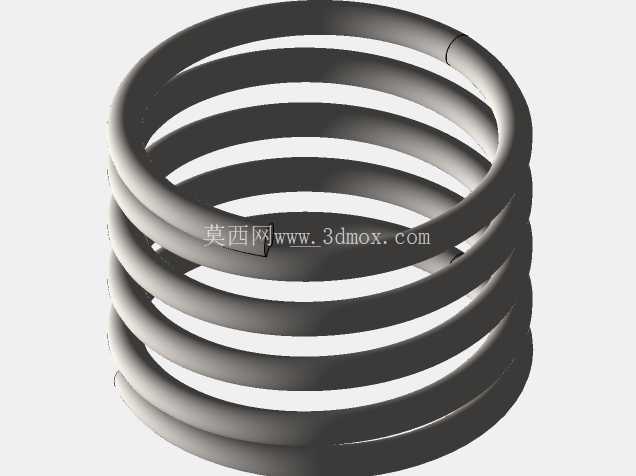

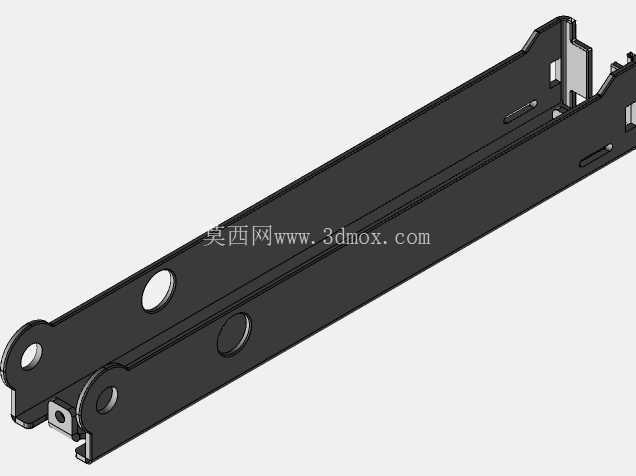

　　钉道部分采用了滑动式弹仓结构，内部的推钉滑块配合复位弹簧，能够在每次压钉动作完成后自动将后续订书钉推送至出钉口位置，推钉滑块的行程限位做了精准的尺寸约束，既保证最后一枚订书钉也能准确送达冲压位置，也不会因为滑块超程导致弹簧出现不可逆的塑性变形。底座部分的弯脚成型槽做了适配常规订书钉腿长的内凹弧度，当订书钉穿透纸张后，钉腿会沿着槽体的曲面被向内弯折，实现对纸叠的牢固锁合，槽体的深度与弯折角度经过匹配设计，不会出现钉腿弯折不到位导致的装订松散，或是弯折过度导致钉尖凸起刮蹭纸面的问题。

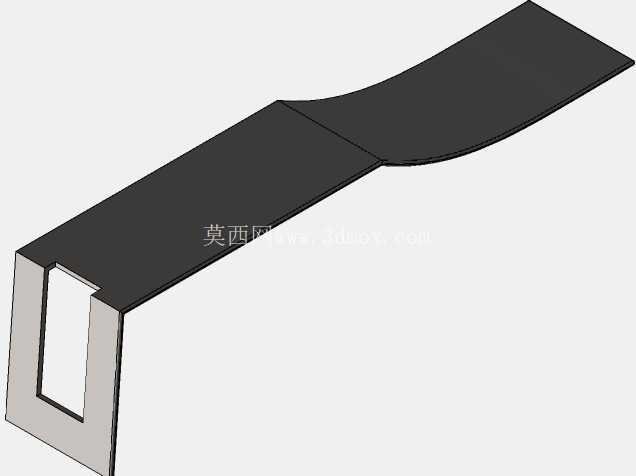

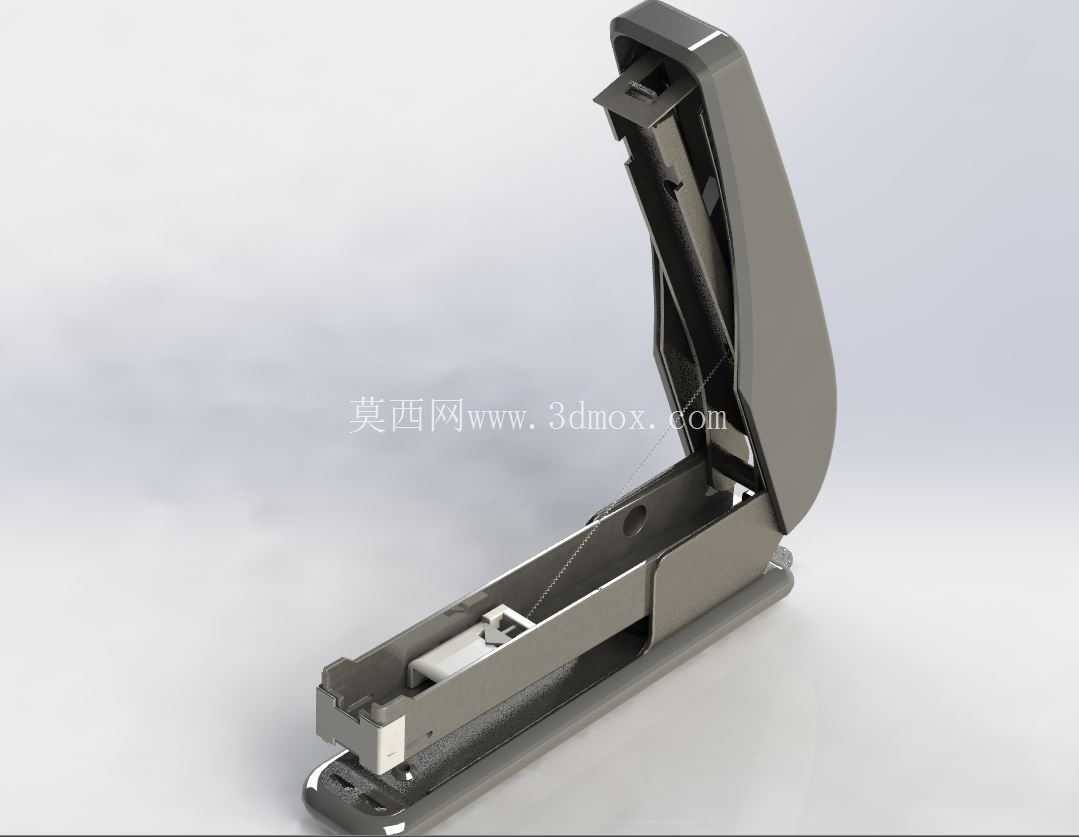

　　从安装与适配边界来看，这款订书机的整体外形尺寸适配常规桌面摆放需求，底座的底面预留了防滑垫安装位，能够在按压过程中保持整机不滑移，上压柄的最大开合角度做了机械限位，翻开后预留的钉道装填空间足够单手完成订书钉的补充操作，不需要额外拆解部件。各铰接转轴的配合公差按照小五金件的常规装配精度设定，转动过程中没有卡滞点，压柄与钉道之间的联动片采用了浮动连接设计，能够抵消零件加工产生的微小尺寸误差，保证长期使用后传动依然顺畅。

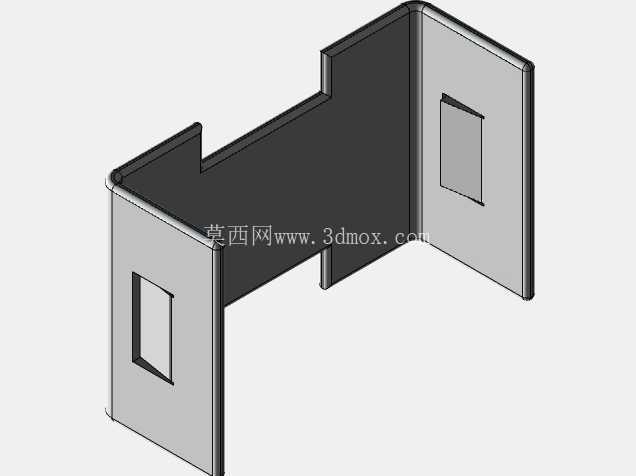

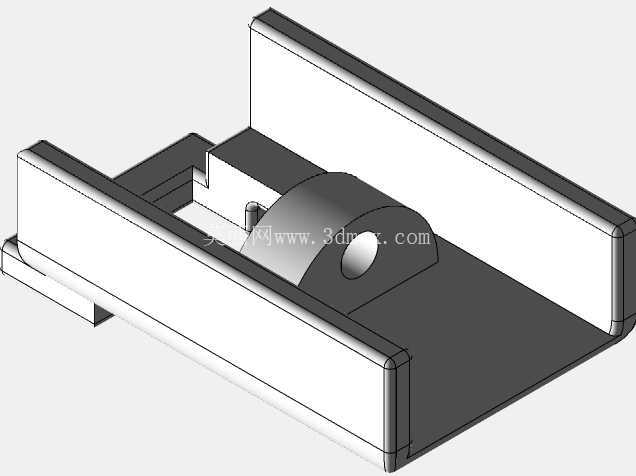

　　在实际应用层面，这套完整的可动结构既可以作为办公文具产品开发阶段的结构验证原型，用来测试不同杠杆比下的按压力度、送钉行程匹配度，也可以作为机械基础教学中杠杆机构、滑动送进机构的演示案例，帮助初学者理解小型手动器具里的传动逻辑。整个模型的所有配合面都做了符合实际生产工艺的结构处理，没有出现三维建模中常见的零厚度面、干涉配合问题，每一个零件的壁厚都参照了实际塑料订书机的注塑工艺要求，外壳件的壁厚均匀，筋位布置既满足按压时的结构强度需求，也不会因为壁厚不均导致注塑过程中出现缩痕、翘曲等缺陷。钉道部分的金属冲压件结构也还原了实际钣金折弯的工艺特征，折弯处的内R角、让位缺口都符合钣金加工的常规参数，不需要做大幅修改就可以直接对接后续的工程图输出与工艺拆解。
