重载定向支撑脚轮结构设计方案

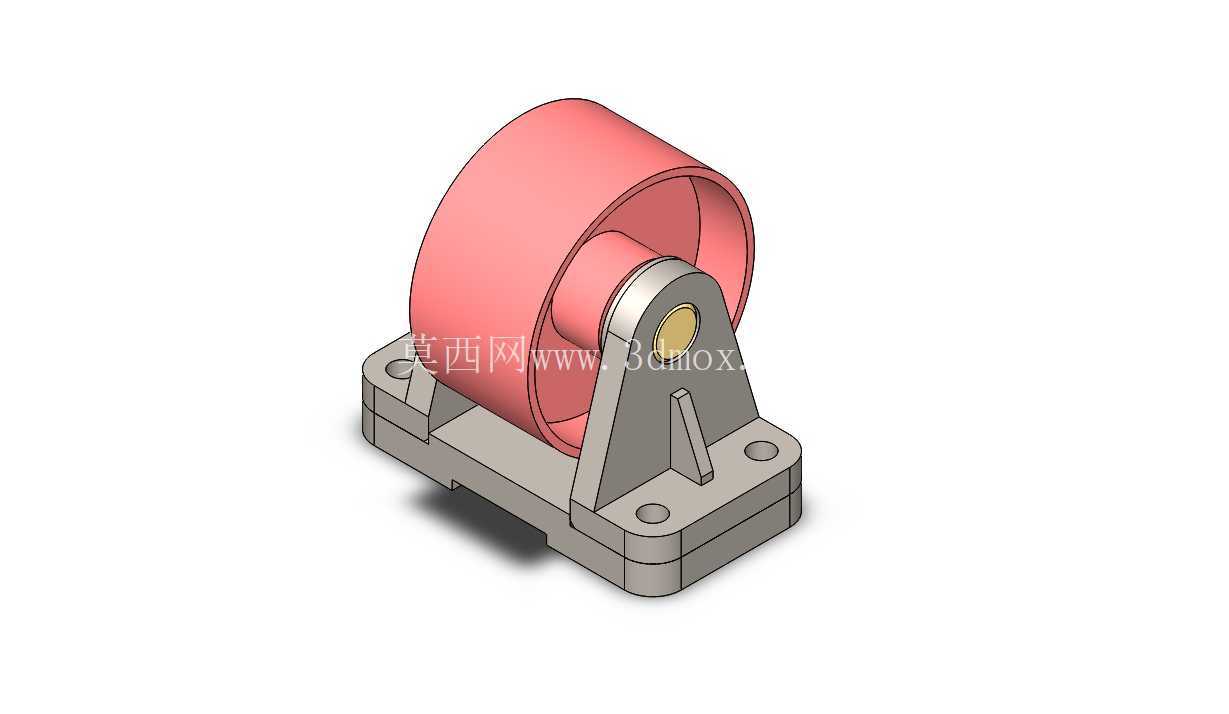

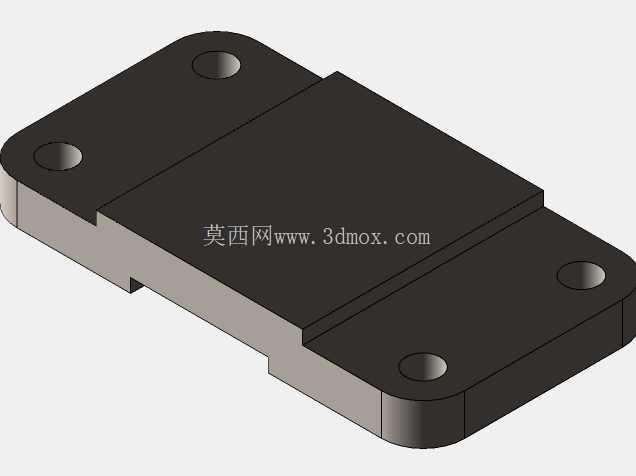

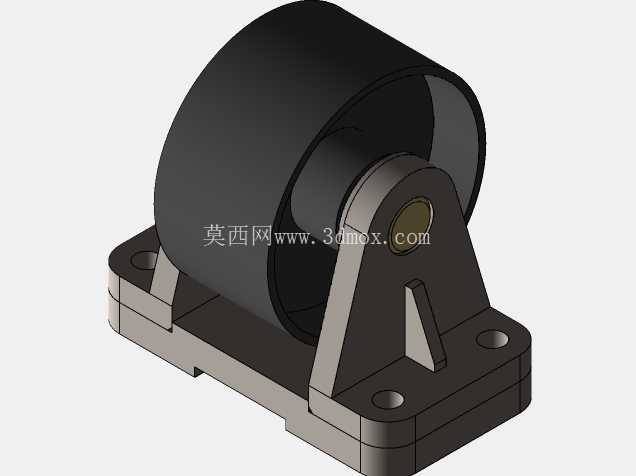

　　在车间周转工装、仓储货架、中小型移动设备的结构设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了设备移动的顺畅度、负载稳定性以及长期使用的耐用性，很多设计人员在选型或建模时容易忽略安装边界与受力路径的匹配，导致实际使用中出现支架变形、滚轮卡滞、安装螺栓断裂等问题。这款定向脚轮的结构设计，首先从受力传递路径做了优化：整体采用一体式铸钢支架作为承载主体，支架底部为带四个安装沉孔的矩形安装法兰，安装面做了铣平处理，保证与设备底部框架贴合时无间隙，避免螺栓受额外的剪切力；四个安装孔的孔位间距按照通用工业脚轮的安装规范设定，适配市面上多数标准脚轮安装位，不需要对设备底部做额外的打孔改造，安装时螺栓从法兰底部穿入设备底架的螺纹孔，沉孔设计可以让螺栓头完全埋入法兰内部，不会突出安装面干涉支架与底架的贴合。

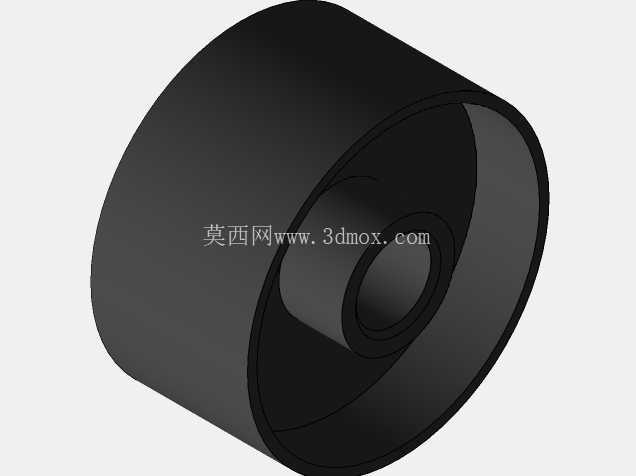

　　滚轮部分采用高耐磨聚氨酯材质包胶，轮芯为增强尼龙结构，滚轮宽度与直径的配比经过负载校核，在额定负载下滚轮与地面的接触压强控制在聚氨酯材料的许用应力范围内，避免长期受压出现轮面凹陷、脱胶的问题；滚轮与支架之间采用金属衬套配合销轴连接，销轴端部做了防脱卡簧槽设计，装配时卡簧卡入槽内即可防止销轴在设备移动震动中脱出，衬套的存在可以减少滚轮转动时对支架销孔的磨损，长期使用后仅需更换衬套即可恢复转动精度，不需要整体更换支架，降低维护成本。

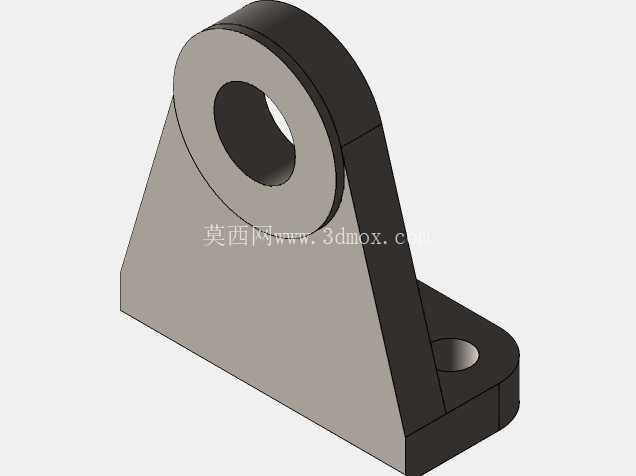

　　从实际应用场景来看，这款定向脚轮适用于需要直线移动的设备端，通常与万向脚轮搭配使用，比如在重型工具柜的底部，两个定向轮安装在柜体后侧，两个万向带刹脚轮安装在前侧，既可以保证柜体推行时的直线稳定性，又能在前侧实现转向与停靠锁定；在车间AGV小车的底盘设计中，定向轮作为辅助支撑轮布置在车体两端，配合驱动轮实现车体的直线行走，避免行驶中出现跑偏。设计过程中需要注意安装边界的预留：支架顶部的安装法兰到滚轮最底部的高度为脚轮的整体安装高度，设计设备底架时需要保证底架离地高度大于该尺寸加上5-10mm的浮动余量，避免地面不平时滚轮被底架顶住无法转动；滚轮两侧与支架立板之间预留了1mm的间隙，防止滚轮转动时与立板发生摩擦，同时间隙不会过大导致滚轮出现轴向窜动；支架的立板部分做了三角形加强筋结构，加强筋从法兰面一直延伸到销孔位置，当设备承受侧向冲击力时，加强筋可以分散立板的受力，避免立板从法兰根部断裂。

　　滚轮的轮面采用圆弧过渡设计，与地面接触时为线接触状态，相比平轮面的脚轮，转动阻力更小，在经过地面小幅度的凸起或缝隙时，不会出现卡滞的情况；聚氨酯轮面的硬度设定在邵氏85A左右，既可以保证足够的承重能力，又能起到一定的减震作用，在车间环氧地坪、水泥地面上移动时不会产生过大的噪音，也不会划伤地面涂层。在三维建模过程中，所有配合面的公差都按照机械设计手册的要求设定：销轴与衬套的配合采用间隙配合，保证滚轮转动灵活；衬套与支架销孔的配合采用过渡配合，防止衬套在销孔内转动磨损；安装孔的位置度公差控制在0.2mm以内，保证四个安装螺栓可以顺利穿入设备底架的安装孔，不会出现孔位错位需要强行扩孔的情况。很多新手设计脚轮结构时，容易忽略支架的拔模角度与加工工艺性，这款支架的建模过程中，所有非加工面都做了1:20的拔模斜度，适合铸造生产，加工面仅保留安装法兰面、销孔以及安装孔位置，尽可能减少机加工的工序，降低零件的生产成本。另外，销轴的中心高度经过计算，保证滚轮在承受额定负载出现轻微弹性变形时，滚轮最低点依然低于支架底部，不会出现支架蹭地的情况；支架的前端与后端都做了圆角过渡，避免设备移动时碰到地面障碍物将支架撞变形。
