斜向定位压紧式工装夹具三维结构

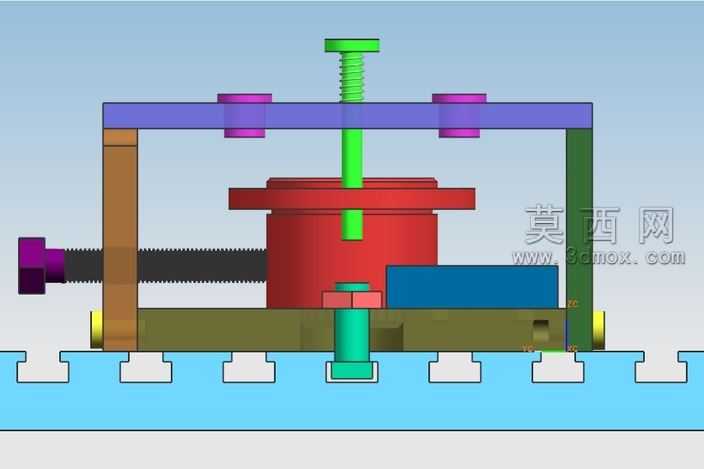

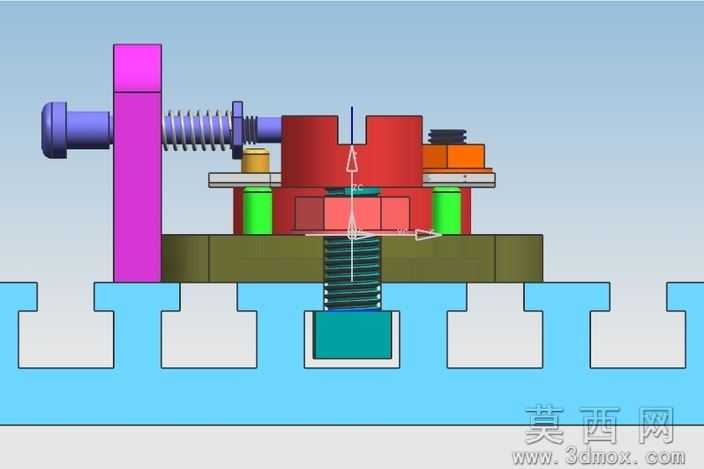

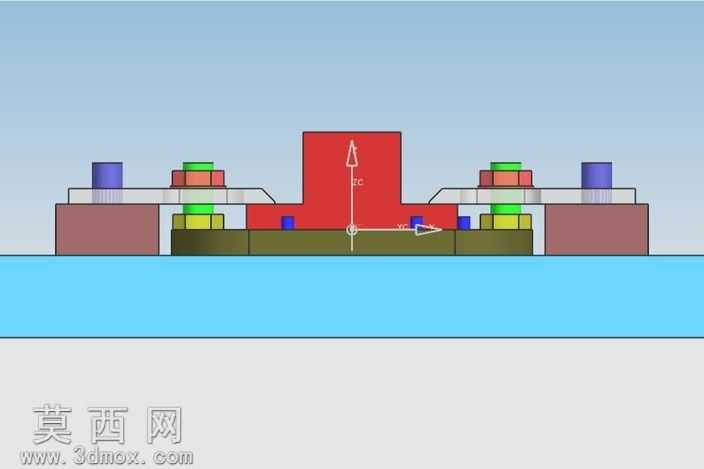

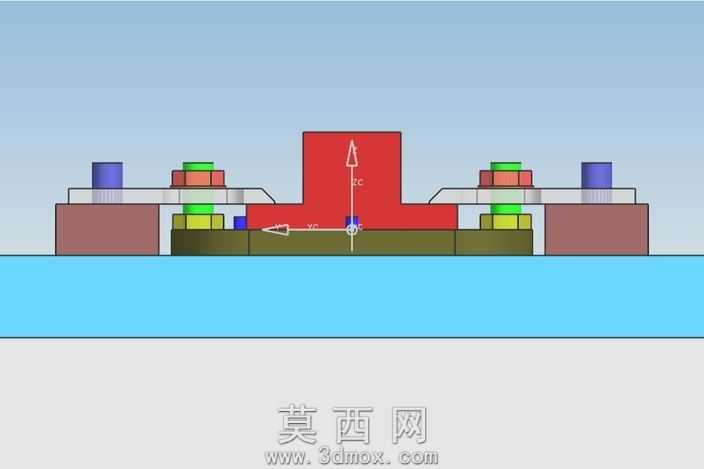

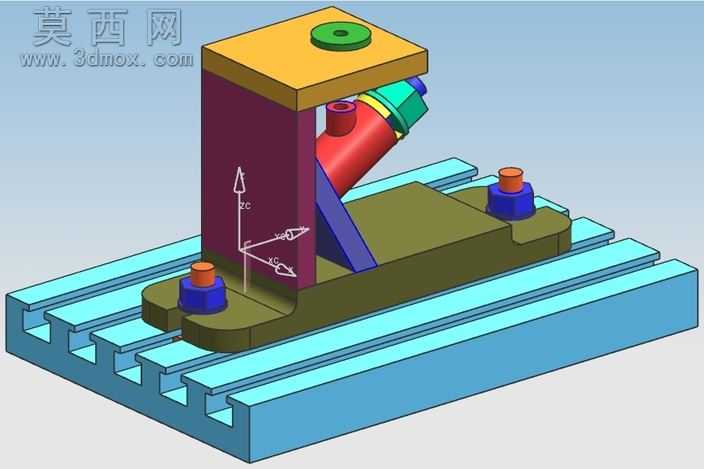

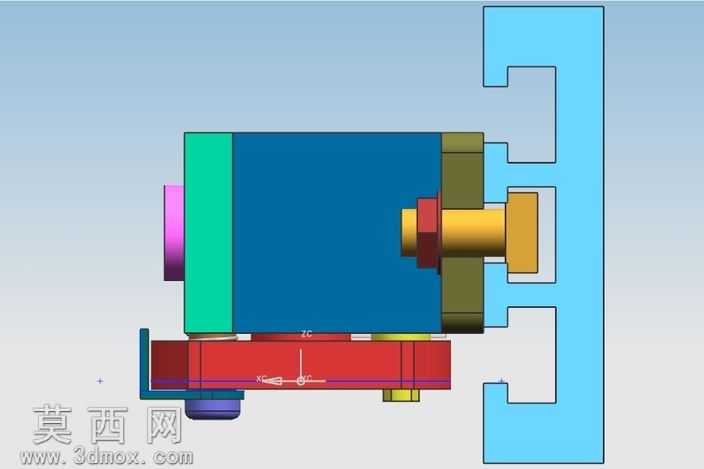

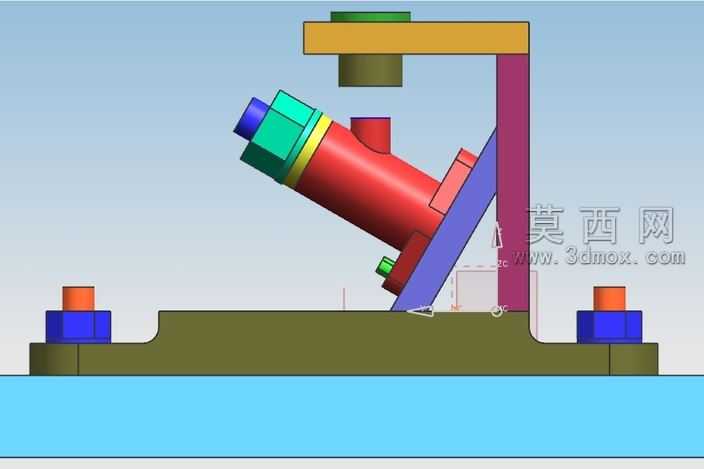

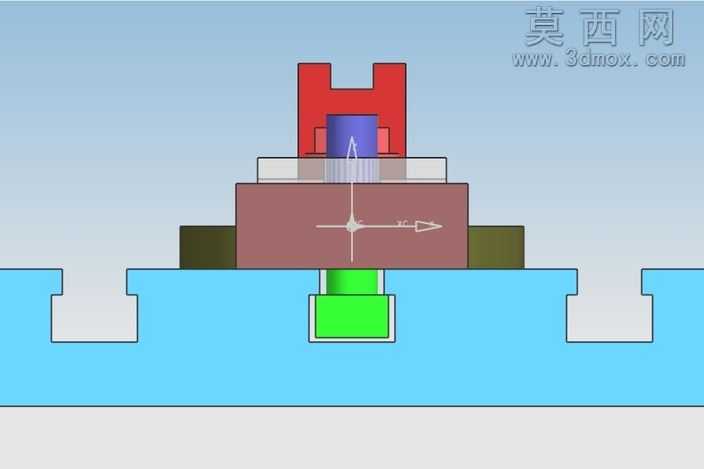

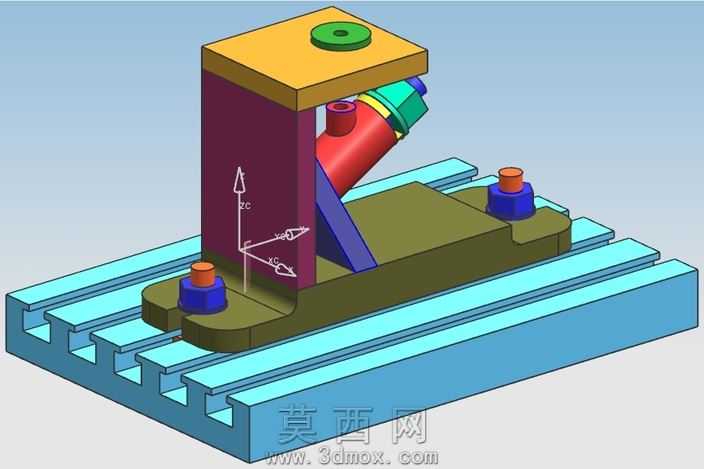

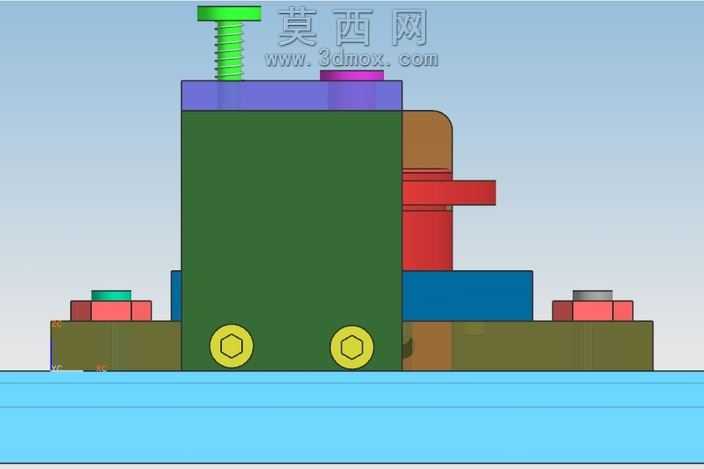

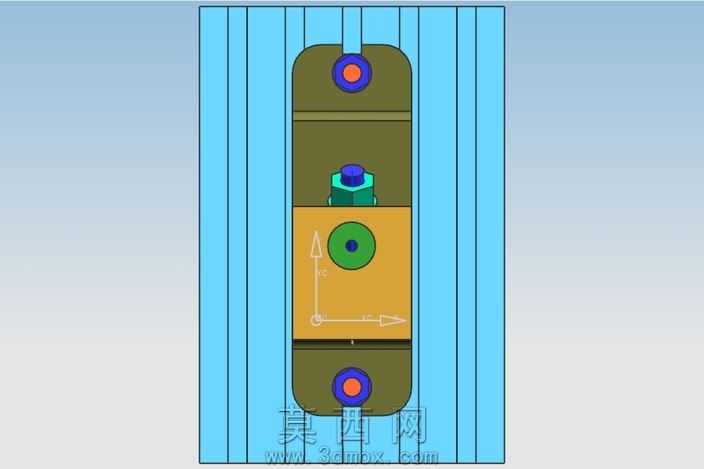

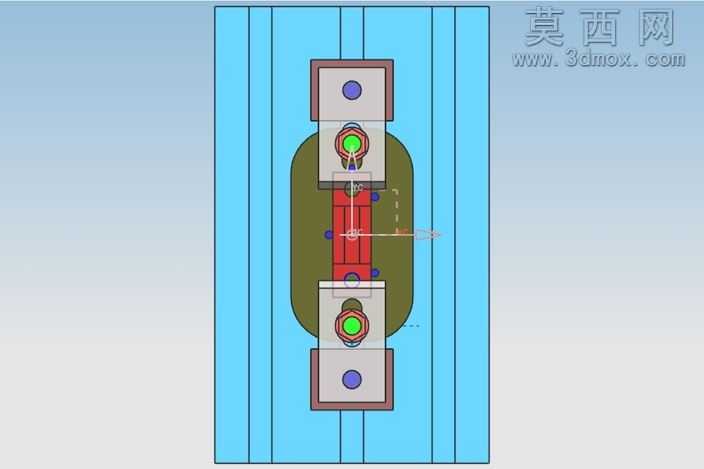

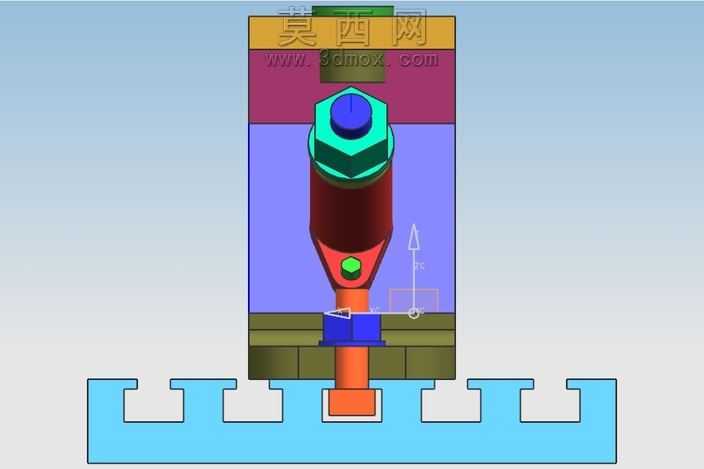

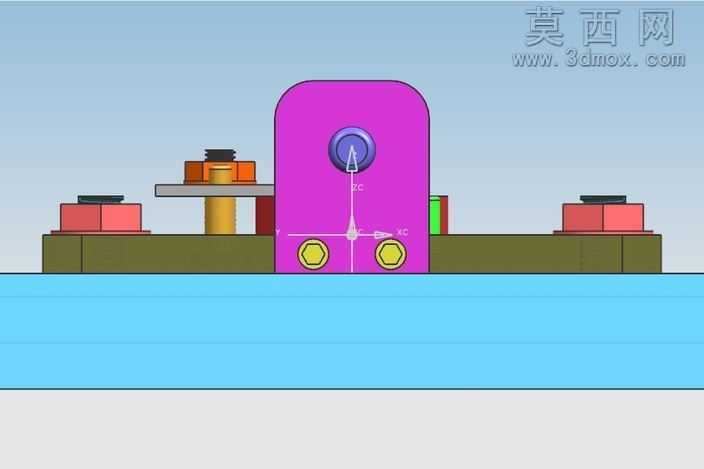

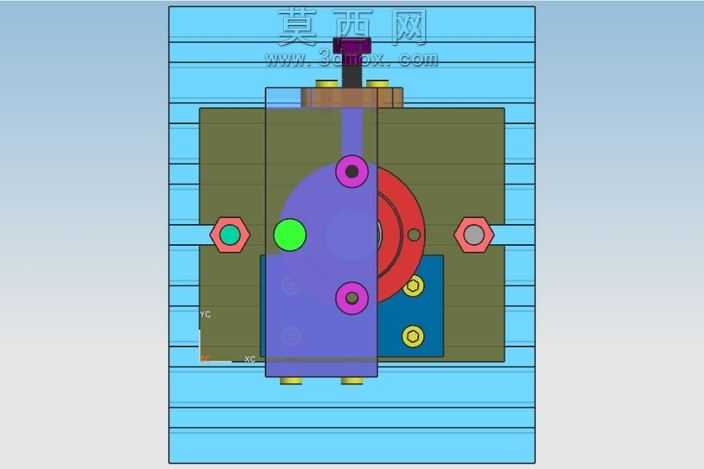

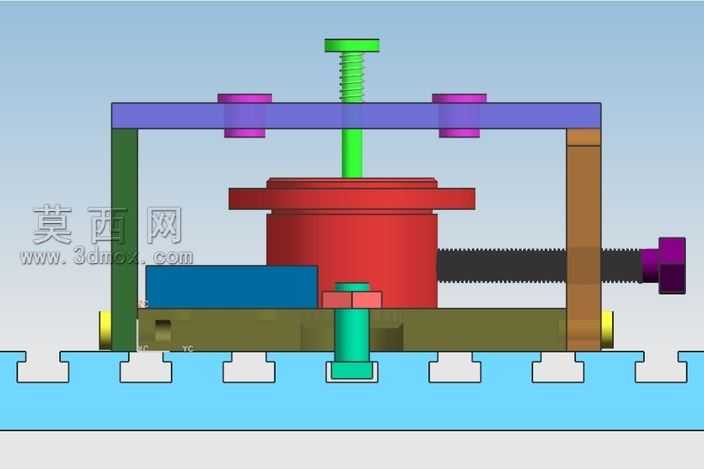

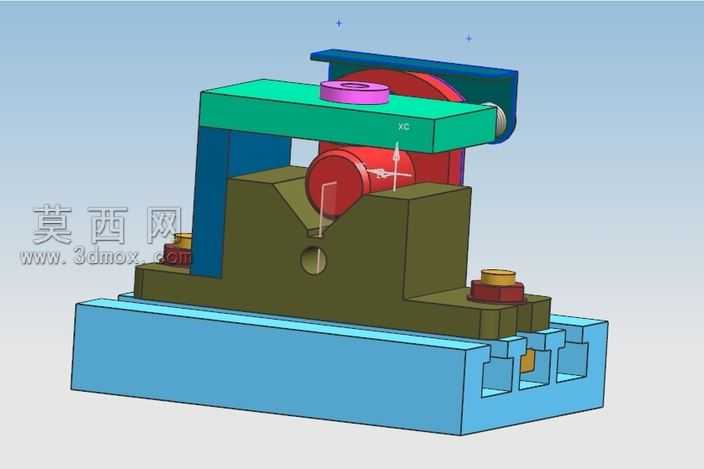

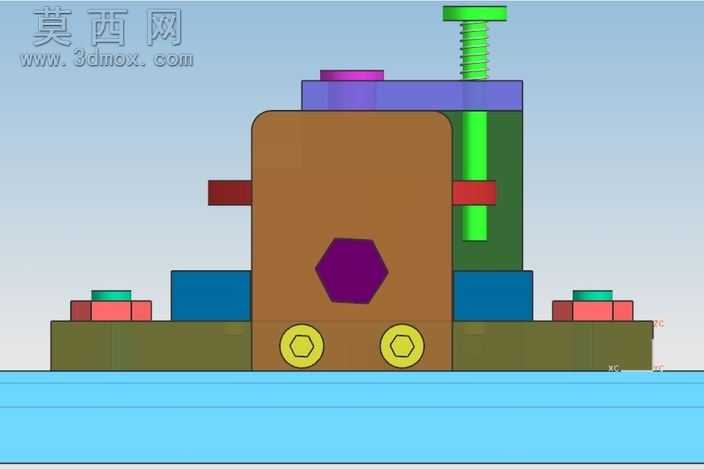

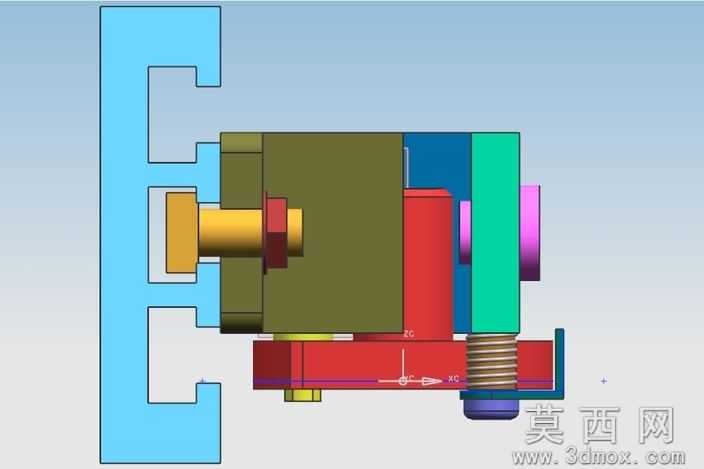

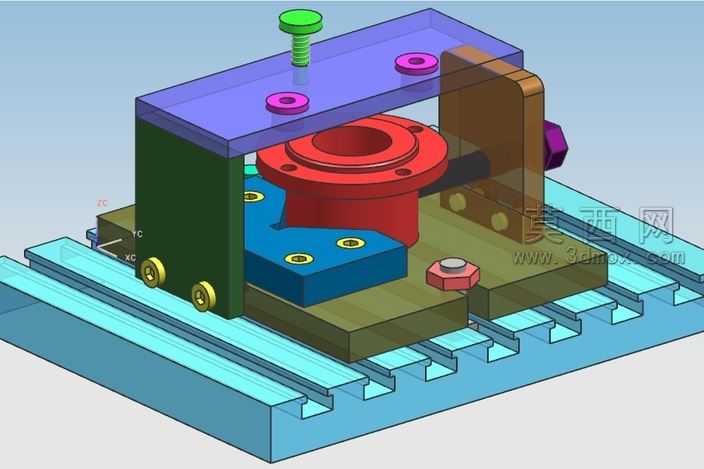

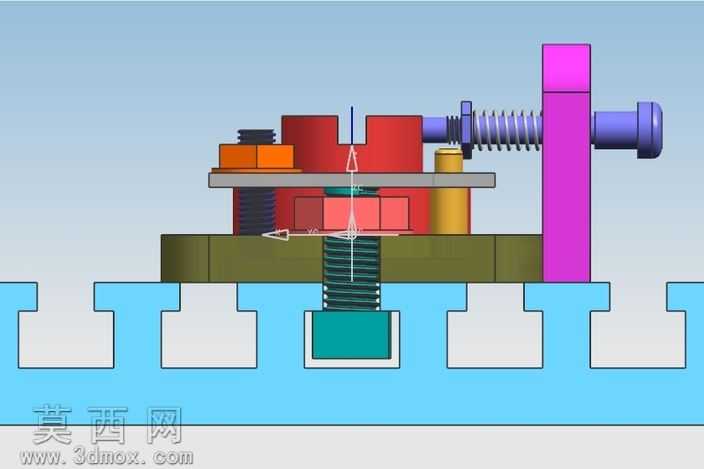

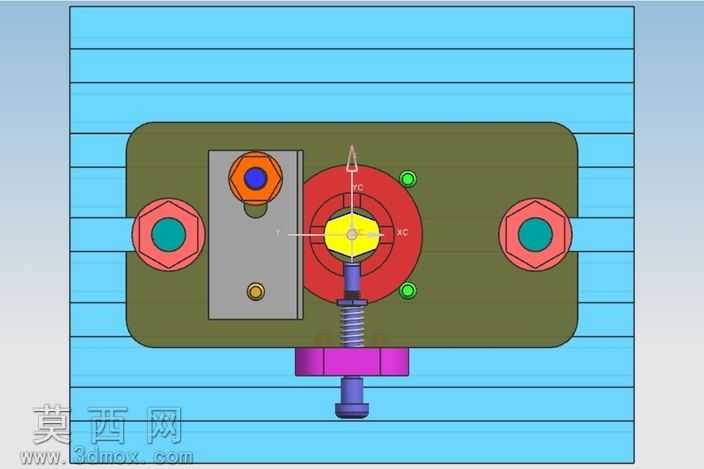

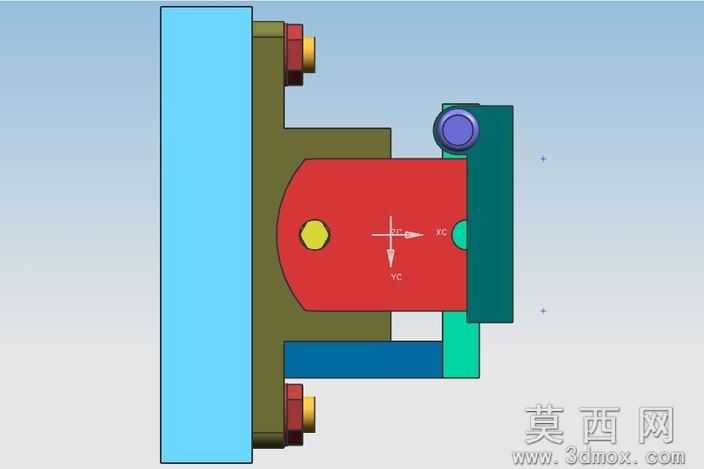

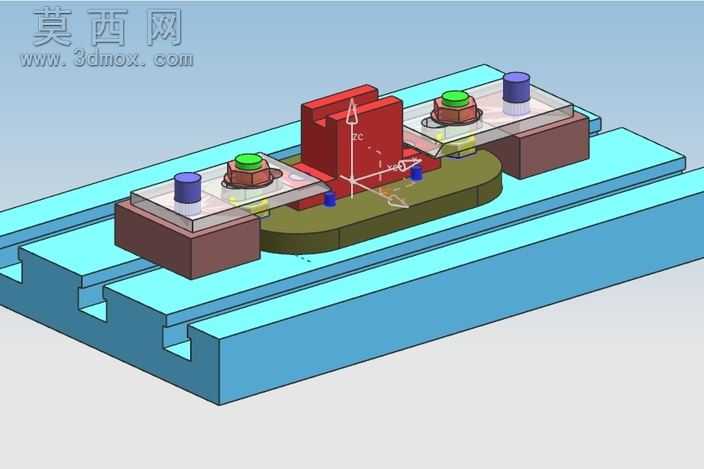

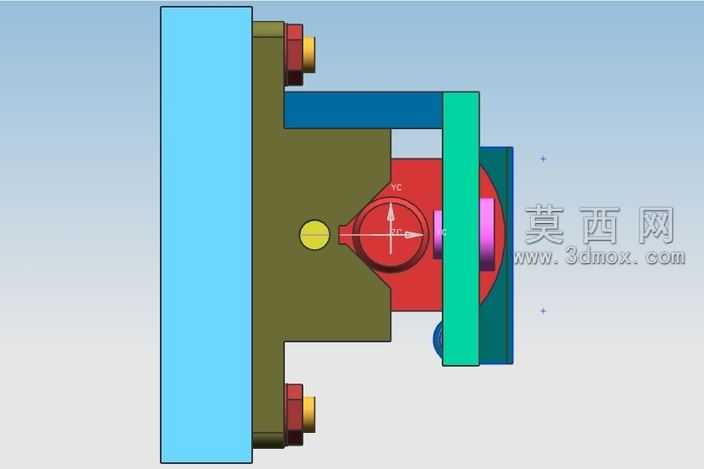

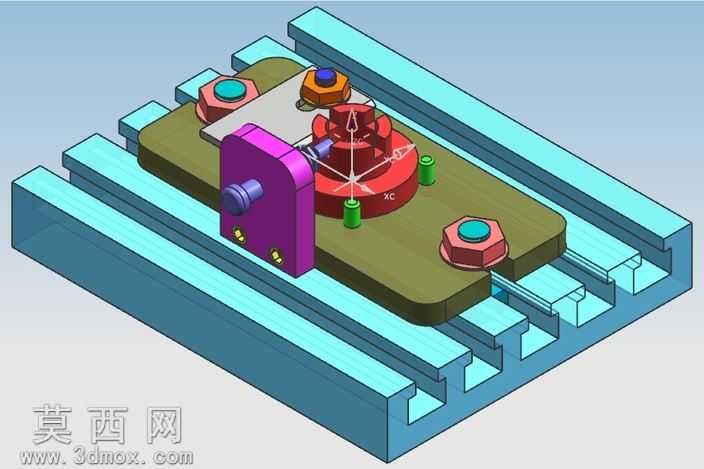

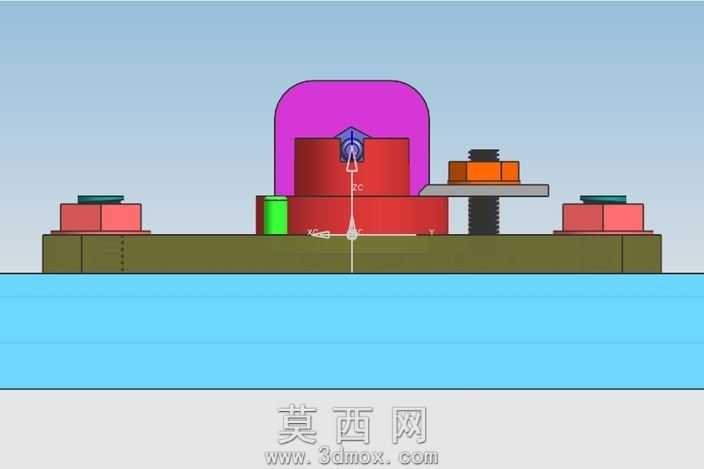

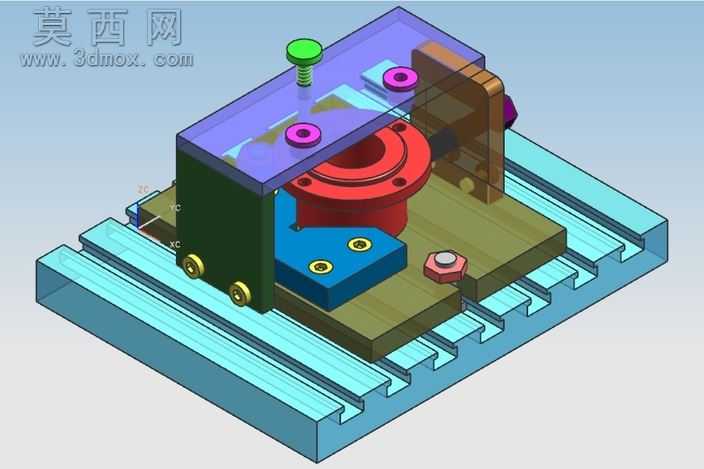

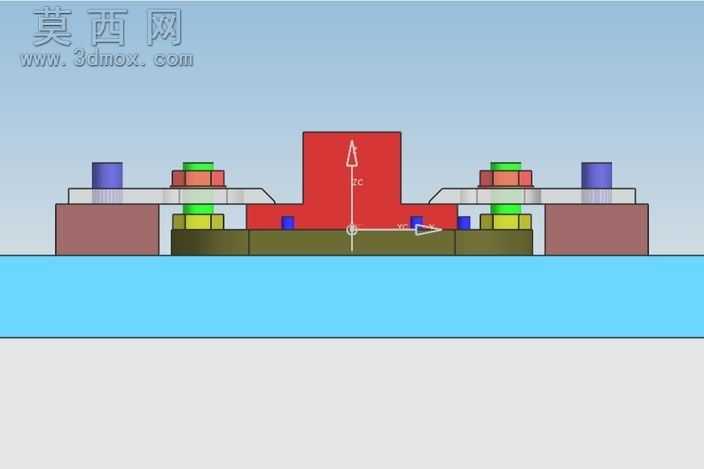

该模型为斜向定位压紧式工装夹具，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械工装的设计规范，对每一处装配结构的尺寸公差、配合间隙做了符合实际加工要求的设定，确保模型可直接对接后续的工程图导出与加工生产环节。模型整体结构分为基座承托层、立柱支撑层、斜向装夹单元、定位锁紧单元四个核心部分，基座部分采用带T型槽的平台结构，模拟实际机床工作台的装夹基准，槽体的尺寸、间距均按照通用机床工作台的标准参数设计，可实现夹具在工作台上的快速定位与固定。立柱支撑部分采用L型折弯式立板搭配三角加强筋结构，立板顶部设置水平安装平台，用于安装顶部定位元件，加强筋的设置有效提升了立柱的抗扭、抗弯刚度，避免装夹过程中出现结构形变影响装夹精度。斜向装夹单元是该夹具的核心功能结构，采用倾斜式套筒配合锁紧螺母的设计，可针对带斜向安装面的工件实现精准的角度定位，套筒外壁设置限位台阶，配合彩色区分的锁紧环，可直观展示装夹到位的状态，锁紧螺母采用外六角带防滑纹的结构设计，符合实际工装的操作习惯。定位锁紧单元共设置两组对称布置的可调定位销，销体底部设置螺纹调节结构，顶部设置橙色的操作旋钮，可根据工件的实际尺寸快速调整定位高度，实现不同规格工件的兼容装夹。材质渲染方面，模型对不同功能的零件做了差异化的材质赋予：基座部分采用蓝色氧化处理的钢材材质，模拟实际工装的防锈处理效果；立板与基座主体采用军绿色喷塑钢材材质，还原工装设备的常规外观；斜向装夹的套筒部分采用红色阳极氧化铝材质，突出核心功能部件；锁紧螺母、定位销等标准件采用发黑处理的钢材材质，顶部操作旋钮采用工程塑料材质，通过材质的区分清晰展现各部件的功能属性与装配关系。设计思路上，该夹具优先考虑装夹的稳定性与操作便捷性，所有锁紧、调节部件均布置在操作人员易触及的位置，无操作死角；结构上尽量减少不必要的零件数量，降低加工与装配成本；同时通过可调节的定位结构，拓展夹具的适用范围，可满足小批量多品种工件的斜向孔加工、斜向面加工的装夹需求，整体结构紧凑，刚度充足，符合工装夹具快换、精准、可靠的设计要求。
