电源变压器外壳注塑模具结构设计

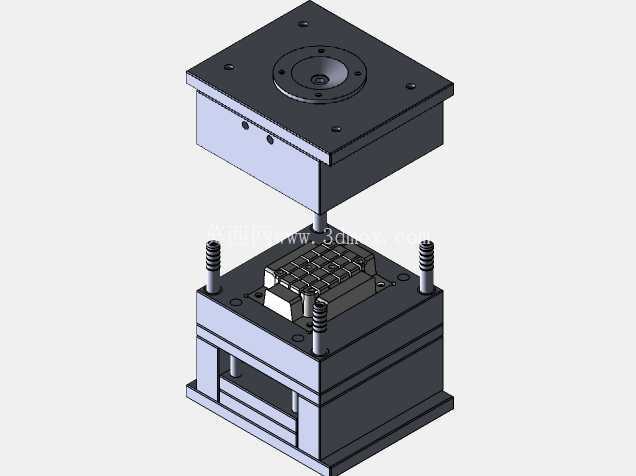

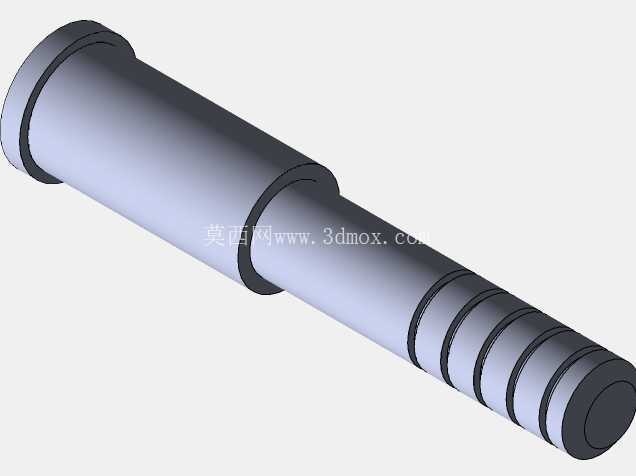

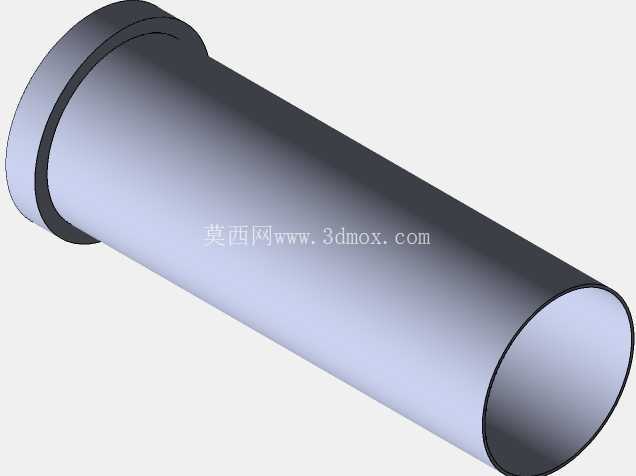

　　这套模具针对电源变压器的塑料外壳注塑成型需求开发，核心服务于电子电工领域中小批量变压器塑壳的量产环节，适配卧式注塑机的安装接口，可直接对接常规120吨锁模力规格的注塑设备完成生产作业。从实际应用场景来看，电源变压器塑壳需要兼顾内部绕组、铁芯的防护性能与装配定位精度，外壳上的格栅散热结构、安装卡扣位、接线避让槽都需要在注塑环节一次成型，减少后续二次加工的工序成本，这套模具的结构设计正是围绕这些成型需求展开。模具采用标准的两板模直浇口结构，上下模架选用标准模胚加工，导柱导套配合间隙控制在0.02mm以内，合模时可保证型腔与型芯的同轴度偏差不超过0.03mm，避免成型件出现飞边、错位等缺陷。

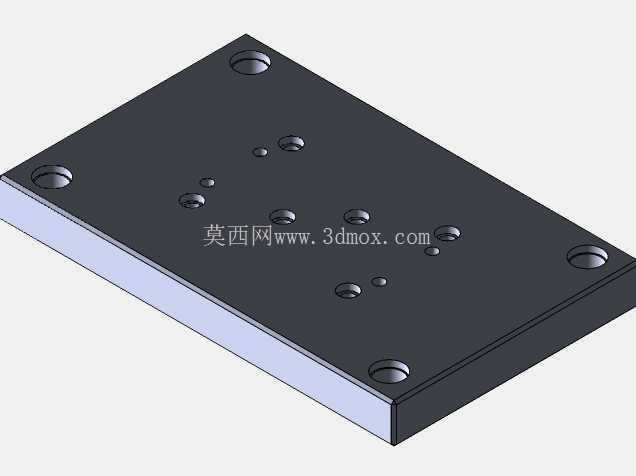

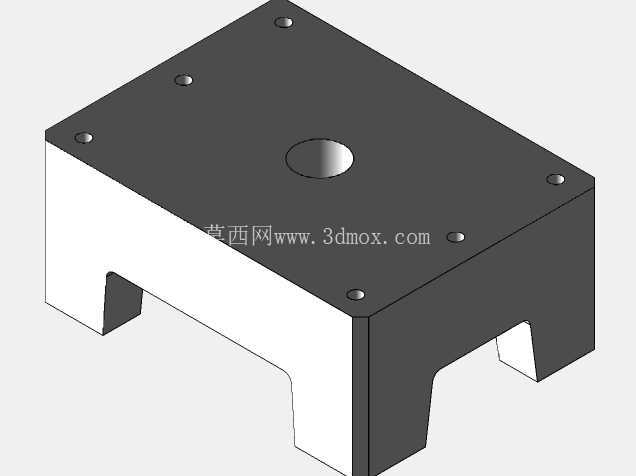

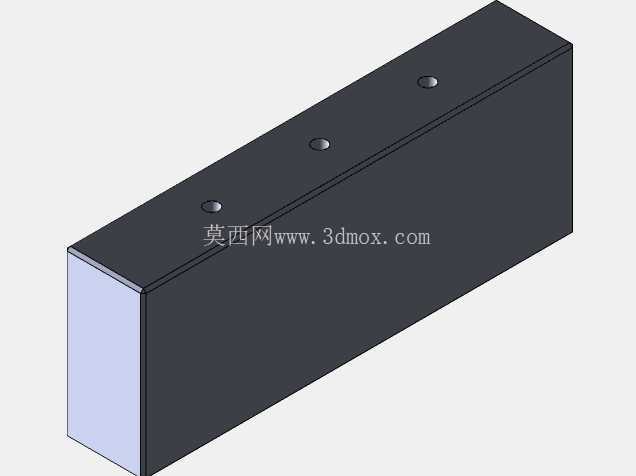

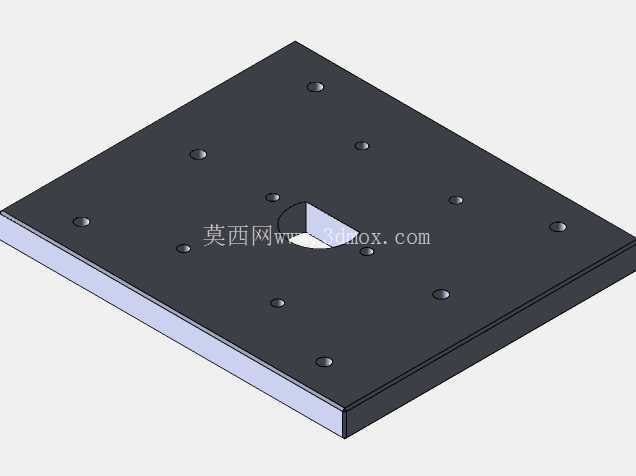

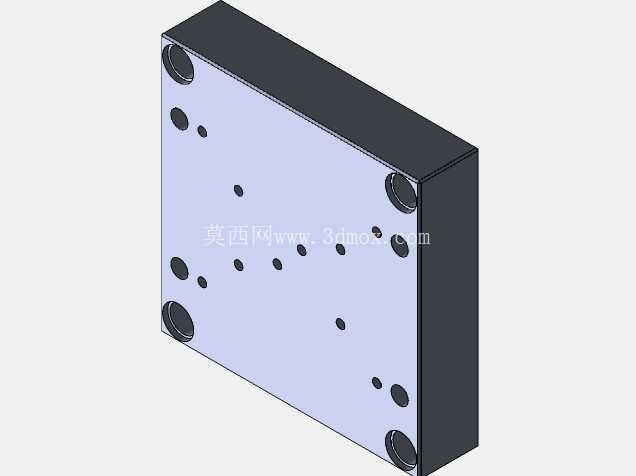

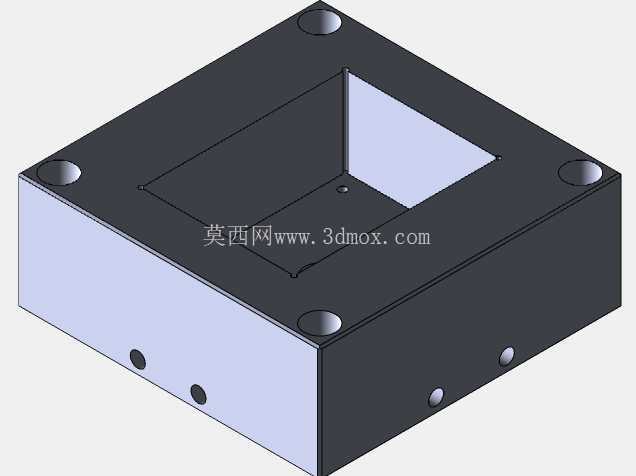

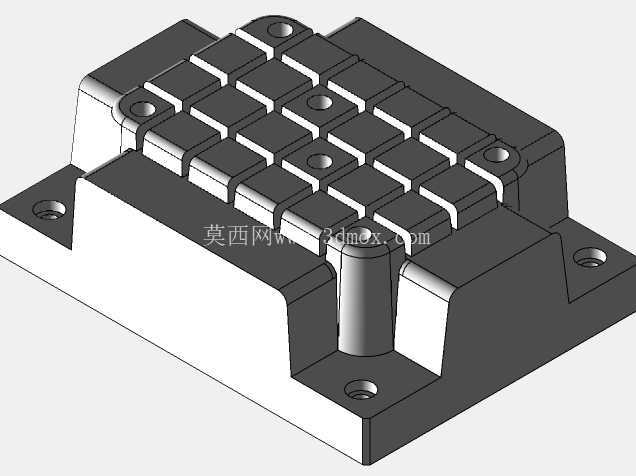

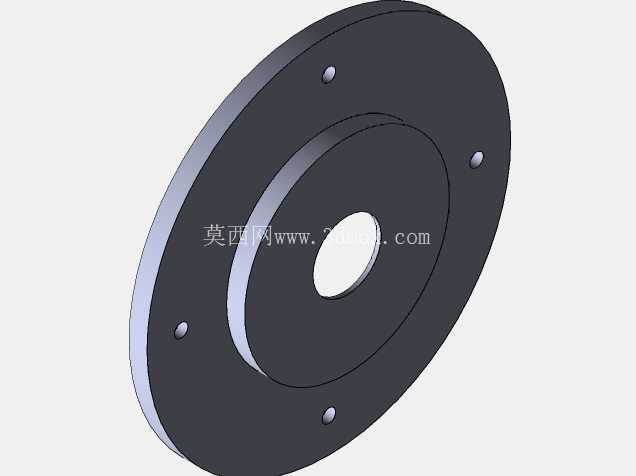

　　动模侧设置了8处均匀分布的复位弹簧，开模过程中可带动顶出机构平稳复位，避免顶针拉伤成型件表面，同时顶针排布对应塑壳的加强筋位置，顶出力均匀分散，不会造成壳体变形。型腔部分针对塑壳的格栅结构做了镶件拆分设计，细小的格栅成型部位单独做硬质合金镶件，既方便加工时保证格栅的尺寸精度，也能在长期生产出现磨损后快速更换镶件，减少模具维护的停机时间。从安装边界来看，模具上模的定位圈直径匹配注塑机标准定位孔尺寸，浇口套球面半径适配常规注塑机喷嘴规格，下模的安装孔位间距符合对应吨位注塑机的模板T型槽布局，无需额外加工转接板即可完成装夹。

　　冷却回路采用环绕式布局，在型腔、型芯内部都设置了等距分布的冷却水道，水道距离成型面的距离保持在15-20mm区间，保证注塑过程中模温均匀，成型件冷却收缩率一致，将塑壳的尺寸公差控制在±0.05mm范围内，满足变压器内部元器件的装配要求。设计过程中优先考虑了生产的实操便利性，排气槽开设在型腔填充末端，深度控制在0.02mm，既可以顺畅排出型腔内的空气避免烧焦、缺胶问题，又不会产生飞边。脱模斜度根据塑壳的不同部位做差异化设置，外表面脱模斜度为1度，内部加强筋位置斜度加大到1.5度，保证开模时成型件顺利留在动模侧，由顶出机构平稳脱出。

　　整套模具的成型周期可控制在25秒以内，适配PP、ABS等常用变压器塑壳原材料的注塑工艺参数，生产出的塑壳外观无明显熔接痕、缩痕，装配卡扣的卡接力符合行业通用标准，可直接与变压器的铁芯、绕组组件完成装配，无需额外修配。在结构强度校核阶段，针对模架的受力变形做了模拟验证，锁模力作用下模架的最大变形量不超过0.01mm，可承受长期连续生产的交变载荷，模具使用寿命可达30万模次以上，满足中小批量电子元器件塑壳的生产需求。
