带减重孔盘式直齿圆柱传动齿轮

　　在常规中小功率平行轴传动场景里，这类盘式直齿圆柱齿轮是最容易被选型人员忽略细节、却直接决定整套传动链寿命的基础件。它不像斜齿轮需要承受轴向分力，也不像锥齿轮必须严格配对调整啮合间隙，齿向与齿轮轴线完全平行，运转时径向力直接作用在配套轴承上，轴向几乎没有额外载荷，对支撑结构的设计要求更简单，大量出现在轻工输送线、小型减速箱、农机进给机构、工装夹具动力端以及教学实训拆解台架中。

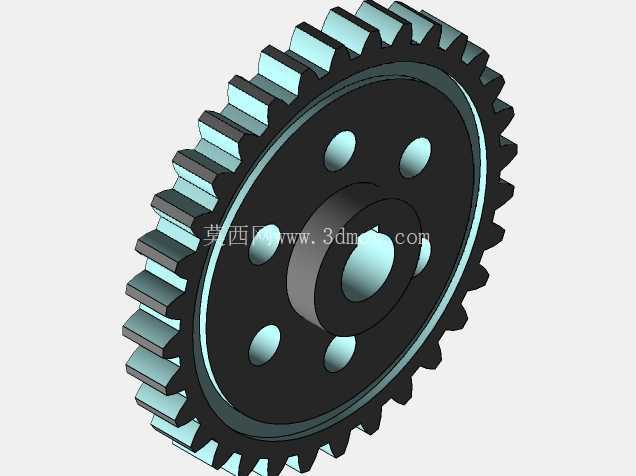

　　从实际装配边界来看，这类齿轮采用腹板式带均布减重孔的结构，并非为了刻意削减材料成本：当齿顶圆直径超出轴径较多时，如果做成实心圆盘，轮体自身转动惯量会明显增大，启停频繁的工位上电机需要额外克服惯性，实心厚板还会在热处理后积攒更大内应力，加工后齿形容易出现微量变形。腹板上沿圆周均匀开出的六个圆形通孔，首先让轮辐部分的材料分布更均衡，淬火或调质过程中热胀冷缩的路径更短，变形量更容易控制；其次这些孔也可作为穿入撬棍、卡钳的工艺位，装配时调整周向角度、拆卸时拉出轮体都有受力点，不需要额外在轮毂端面攻制拆卸螺孔。

　　轮毂中心采用带键槽的通孔设计，装配时直接穿入对应直径的传动轴，通过平键传递扭矩，轴肩抵住轮毂端面完成轴向定位，不需要在齿轮侧面加装复杂的挡圈或锁紧盘。轮毂部分的轴向厚度明显大于腹板厚度，这一设计细节是为了保证键连接的接触长度：如果轮毂过短，键的承压面积不足，频繁正反转时键侧面容易压溃，甚至出现齿轮相对轴打滑的故障。轮毂外圆与腹板之间设置了一圈凸起的加强环，把腹板传递来的扭矩平滑过渡到轮毂，避免腹板与轮毂交接处出现直角应力集中，长期受交变载荷时从根部产生疲劳裂纹。

　　齿圈部分的宽度略大于腹板厚度，轮齿两侧留出的小幅凸缘一方面保证啮合时有足够的齿面接触宽度，在额定扭矩下齿面接触压强控制在材料许用范围内；另一方面即便装配时两根轴出现微小的轴向错位，齿面也不会完全脱开，仍能保持有效啮合。直齿的齿形采用标准渐开线轮廓，建模时分度圆、齿顶圆、齿根圆的参数严格对应模数与齿数设定，齿根处保留自然过渡圆角，不会做成尖锐直角，从源头上降低齿根弯曲应力集中系数。

　　选型匹配时首先要核对的就是安装边界：中心孔直径必须与配合轴的公差带匹配，通常采用过渡配合，既保证装配后同轴度，又能借助压力机顺利压装；齿顶圆外径要确认箱体内壁与相邻零件之间留有足够齿顶间隙，避免运转时齿顶蹭到壳体；齿轮总宽度要和轴上的安装空间对齐，保证装入后轴肩、套筒能准确抵住轮毂两端，不会出现轴向窜动。腹板上的减重孔分布圆直径不能过大也不能过小：孔太靠近齿根，会削弱轮齿根部的支撑刚度，啮合时腹板产生弹性形变，导致齿面接触偏载；孔太靠近轮毂，则会让腹板的减重效果大打折扣，转动惯量下降不明显。

　　实际工况里，这类齿轮适合线速度不超过每秒十米的中低速传动，过高转速下直齿轮啮合冲击产生的噪声会明显上升，齿面磨损速度加快。如果用在开式传动环境，腹板的通孔还能让落入齿面的粉尘、碎屑随转动甩出，避免碎屑卡在齿槽之间被碾压成磨粒，加速齿面磨粒磨损。建模过程中先通过参数化方程生成渐开线齿廓，阵列得到全部轮齿后，再依次拉伸腹板、切除减重孔、绘制轮毂与键槽，所有交接位置都做出工艺圆角，既完全符合实际加工的成型逻辑，也能直接导入工程图模块生成齿坯加工、滚齿、键槽铣削的完整工序图纸，结构设计人员拿到后可以直接修改模数、齿数、孔径参数，快速适配不同扭矩等级的传动工位。
