双人联排教室课桌椅连接支撑结构

　　该结构为双人联排教室座椅的横向连接支撑组件，主要应用于中小学、高校公共教室、阶梯教室等固定排座场景，承担相邻两个座位单元的横向拉结、载荷传递与安装定位作用，是联排式课桌椅安装体系中保障整体结构稳定性的核心连接件。从实际使用场景来看，这类支撑构件多用于固定式联排课桌椅的排架组装，区别于独立可移动座椅，联排座椅通过横向支撑将单组椅架串联为整体排架，可有效避免单座受力时出现侧翻、横向偏移问题，同时能统一排内座位的安装间距，保障教室座位排布的规整性，适配公共教学场所高频次、大流量的使用需求，日常使用中可承受学生倚靠、挪动座椅时产生的横向推力与竖向分力，长期使用不易出现连接松动、排架变形等问题。

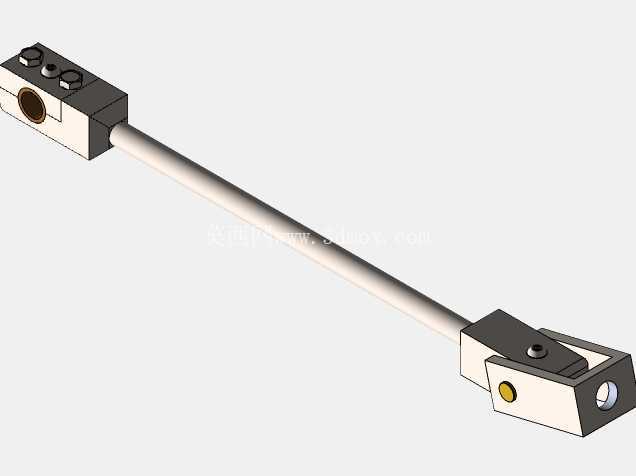

　　从功能特性上看，该支撑组件两端设置有专用连接接头，一端为带调节锁紧结构的固定端，预设三个安装定位孔位，可与椅架侧立柱实现多位置栓接固定，适配不同高度规格的椅架安装需求，接头处内嵌铜质衬套，可减少金属构件间的硬摩擦，降低长期受力后的连接间隙；另一端为铰接式活动接头，内置销轴连接结构与黄色定位阻尼销，可在安装时适配地面不平整带来的安装角度偏差，补偿±3°范围内的安装倾角误差，降低现场安装的找平难度，铰接端同时预留有与桌面支架连接的安装孔位，可实现椅架与桌面支撑的一体化固定，减少额外连接构件的使用。中间支撑主体采用冷拔矩形金属型材制作，截面抗弯模量经过核算，可满足两个座位同时满载荷时的横向拉结强度要求，型材表面做喷塑防锈处理，适配教室日常清洁时的潮湿擦拭场景，不易出现锈蚀掉漆问题。

　　设计思路上，该构件优先考虑现场安装的便捷性与长期使用的维护性，两端接头与中间型材采用模块化拆分设计，运输过程中可分体包装，减少长尺寸构件的运输损耗，现场安装时仅需通过定位销与紧固螺栓即可完成组装，无需现场焊接作业，普通安装人员借助常规扳手即可完成整排座椅的拼接作业。尺寸设计上，中间支撑型材的有效长度适配常规双人联排座椅的座位中心间距，整体安装完成后可保障两个座位间预留符合人体工程学的独立使用空间，两端接头的外轮廓尺寸控制在合理范围内，安装后不会突出椅架侧方，避免学生通行时出现磕碰问题；安装边界方面，该支撑构件的安装高度位于椅架侧立柱的中下部，距离地面预留足够的清洁间隙，方便教室日常清扫时拖把、扫地机器人等清洁工具通行，不会出现清洁死角，同时该安装位置可使支撑受力点处于椅架载荷传递的最优路径上，将单座承受的侧向力均匀分散到整排椅架上，大幅提升整排座椅的抗侧翻能力。

　　从结构细节来看，固定端的三个安装孔位采用长圆孔与圆孔组合设计，长圆孔可提供前后方向的安装调节余量，适配不同生产批次椅架的尺寸公差，降低构件加工精度要求，控制生产制造成本；铰接端的阻尼销采用过盈配合装配，日常使用中不会出现松脱异响，当需要对单排座椅进行位置调整时，仅需松开两端的紧固螺栓即可微调排架的整体直线度，无需完全拆解构件。构件整体无突出尖锐棱角，所有外露边角均做倒圆角处理，符合教学家具的安全设计要求，避免学生课间活动时被棱角划伤。
