家用手持吸尘器外壳分模结构设计

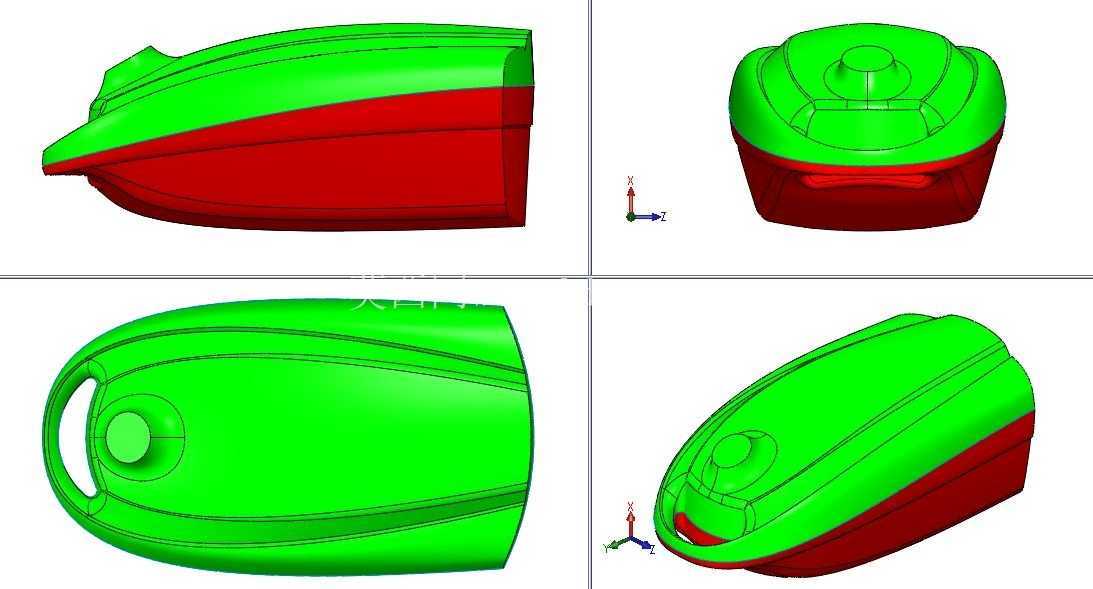

　　这套结构方案围绕小型家用清洁设备的主机壳体展开，上下壳体采用红绿分色的分模布局，上壳覆盖主机顶部操作区域，下壳构成尘仓与机身底座的容纳空间，整体曲面顺着手持握持的动线做流线收窄，前端尖削过渡贴合地面清洁时的贴边作业需求，后端圆弧围合留出电机、尘杯与供电组件的安装腔体。从整机装配边界来看，壳体分型线沿机身侧部最大轮廓走刀，既规避了外观面的熔接痕外露，也给注塑脱模预留了足够拔模斜度，侧部围合的安装耳位预留了螺丝柱的配合深度，上下壳合模后卡扣与螺柱双重锁合，日常拆装清理尘仓时不会出现壳体翘边、配合虚位的问题。

　　顶部的圆形操作凸台集成了开关按键与档位调节的安装位，凸台周边的下沉台阶既做了外观造型的层次区分，也给按键面板的粘贴、卡扣固定预留了装配间隙，避免按键按压时与外壳发生运动干涉。机身尾部的环形挂孔一体化成型在上壳末端，不需要额外加装挂座，整机收纳时可以直接挂在墙面挂钩上，挂孔周边做了加厚筋位处理，长期悬挂承重也不会出现根部开裂。在模具开发层面，分型面顺着机身曲面的自然落差布置，红区下壳的内侧预留了尘杯卡扣、电机减震胶圈的卡槽，绿区上壳的内壁排布了纵横加强筋，筋位厚度控制在壳体壁厚的0.6倍，避免注塑过程中出现缩水印，同时筋位走向避开了内部电气件的走线通道，电源线从尾部出线口穿出时，出线口位置做了圆弧翻边，不会割破线皮。

　　实际家用场景里，这类主机壳体需要兼顾落地平放、手持推移两种使用状态，底部的支撑面做了局部平整处理，静置放置时不会晃动，机身侧面的曲面弧度贴合手掌握持的弧度，长时间手持清洁也不会硌手。壳体前端的收窄造型可以伸入沙发底、家具缝隙这类低矮空间，尖部的圆角过渡不会磕碰家具漆面。内部腔体的空间分配上，下壳红区的大容积区域留给尘杯与过滤组件，上壳绿区的后半段容纳高速电机与控制板，上下壳的定位柱在合模时先完成预定位，再锁付螺丝，装配公差可以控制在0.1mm以内，外观面的合模缝隙均匀控制在0.05mm，不会出现明显的段差。

　　针对注塑生产的可行性，壳体所有转角都做了R角过渡，没有尖锐的内角结构，既降低了注塑时的应力集中，也让模具加工时刀具可以顺畅走刀，减少电极清角的额外工序。外壳表面预留的外观面区域可以后续做晒纹、喷涂处理，分模线布置在外观视觉的侧下沿，正常使用视角下不会看到明显的合模线痕迹。
