三自由度关节型伺服机械臂结构

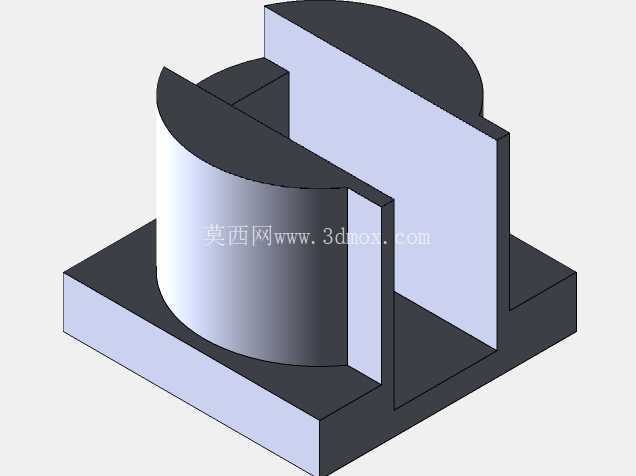

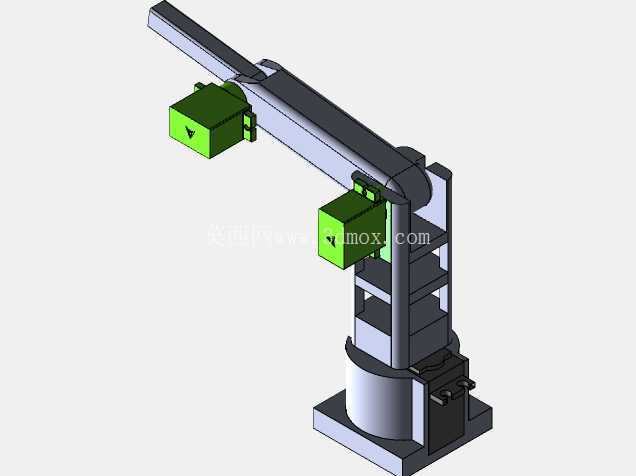

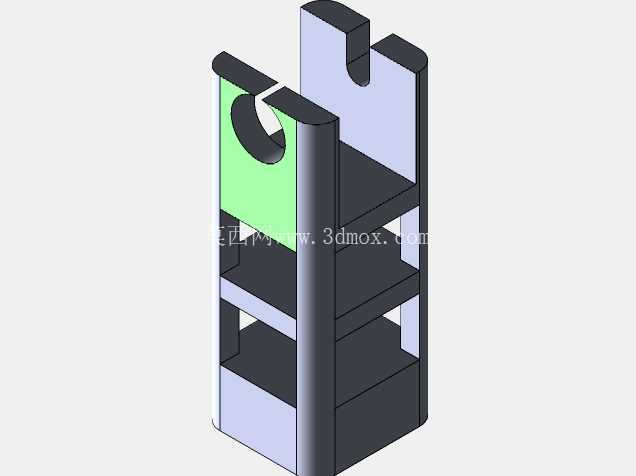

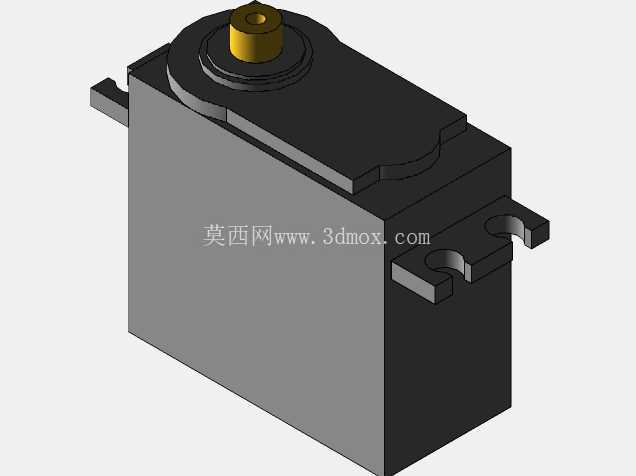

　　这套关节式机械臂面向轻载搬运、教学演示与小型自动化工位开发，整体采用立柱回转加大臂俯仰、小臂伸展的串联构型，能够在有限占地内完成水平方向较远距离的取放动作。底座承担整机支撑与回转功能，下部为圆盘式安装面，周边预留紧固位置，可直接固定在工作台、铝型材机架或实验台面上；底座内部容纳回转驱动与走线空间，侧面布置控制或驱动组件，使动力线、编码器线能够沿关节附近有序收拢，避免臂体运动时线缆被拉扯。立柱上方衔接大臂铰接点，关节处采用侧板夹持式结构，两侧立板形成稳定支撑，中间留出轴系、减速器或驱动元件的安装空间，这种布局便于在三维设计阶段检查轴套、紧固件和驱动件的干涉关系，也方便后续按负载需求更换关节支撑宽度。

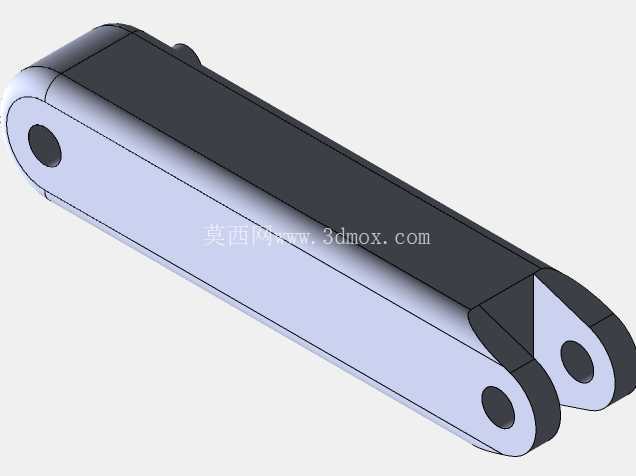

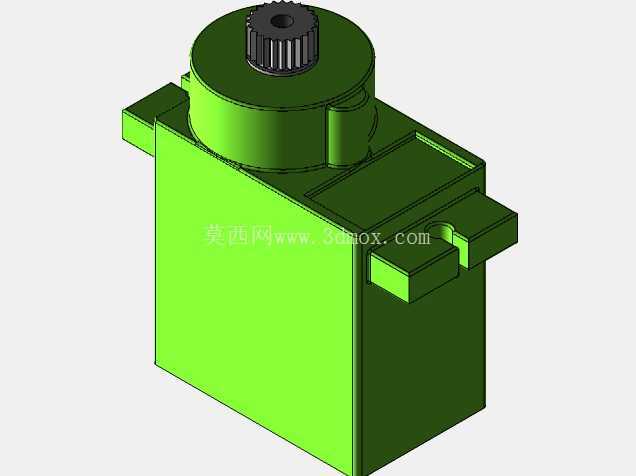

　　大臂采用长条形箱型截面思路，外形简洁而连续，从底座关节向远端斜向延伸，在保证抗弯刚度的同时控制自重。臂体内部可布置线缆通道或加强筋，端部与小臂组件形成第二个俯仰关节。小臂末端搭载绿色方块状执行器安装座，该座体用于固定夹爪、吸盘、视觉模块或工艺末端工具；座体外侧保留连接面与安装孔位，可根据实际工位换成气动夹指、电动夹爪或检测探头。靠近立柱中部还设置一处同风格的功能箱体，可作为腕部驱动、电气分线或辅助负载安装位，使模型在伺服控制验证时具备更明确的部件层级。

　　从运动边界看，该机构重点实现三个自由度：底座绕竖直轴线回转，大臂绕水平铰点摆动，小臂相对大臂完成俯仰或伸展。三个运动轴组合后，末端可在立柱前方形成扇形工作空间，适合电子元件分拣、实验室样品转运、小型零件上下料以及机器人运动学教学。由于没有复杂腕部三轴，结构控制难度较低，调试者可以把注意力集中在关节坐标、正逆运动学、伺服位置环和轨迹规划上。对于教学场景，这种简化构型能清楚展示连杆长度、关节零位、回转半径与末端可达位置之间的关系；对于非标设备开发，则可作为轻载执行机构的概念样机，再依据节拍、负载和精度要求补充减速比、电机扭矩与轴承选型。

　　建模时需要重点核对底座安装圆径、立柱高度、大小臂中心线长度以及末端工具座的相对位置。底座外缘决定设备在台面上的最小占地，臂体完全伸展时的前端投影决定安全围栏和工位料盘布置；若末端安装夹爪，还应把夹爪长度和工件重心纳入悬臂力矩校核。大臂与小臂在极限俯仰位置可能靠近立柱侧板，需预留运动间隙，尤其是线缆拖链、传感器支架和紧固件头部不能在折叠姿态下发生碰撞。底座侧面的控制盒应与回转区域保持边界，维护时需保证驱动接口和接线端子具备操作空间。

　　结构外观以灰黑金属件为主，绿色模块突出末端执行与功能组件，便于在装配体中区分运动连杆、固定基座和可替换工具。整体设计没有追求重型工业机器人的封闭外壳，而是保留框架、关节和安装面的可读形态，方便工程师观察连杆传力路径。实际应用中，若用于产线，可在底座增加防护外罩和限位开关；若用于科研教学，则可保留开放结构，在关节处加装编码器、力矩传感器或角度刻度。该机械臂的价值不在于复杂多轴堆叠，而在于用清晰的三自由度串联结构，把伺服驱动、机械关节、末端执行和工位安装之间的工程关系完整呈现出来。
