齿轮联动式机器人末端夹持机械爪结构

　　这套齿轮联动夹持机构，是面向工业机器人末端作业场景开发的机械式抓取执行部件，核心解决轻载工况下规则、异形工件的稳定夹持需求，常见于3C电子装配线的小件转运、注塑机下料工位的成品取件、教学实训平台的搬运演示等场景，适配负载3kg以内的六轴工业机器人、水平多关节SCARA机器人以及桌面级协作机械臂的末端安装。

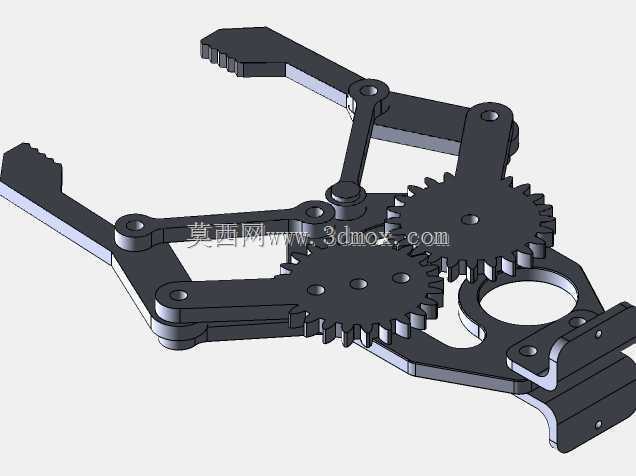

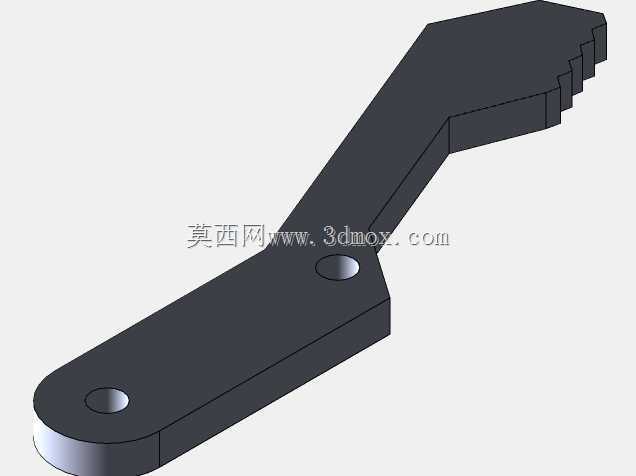

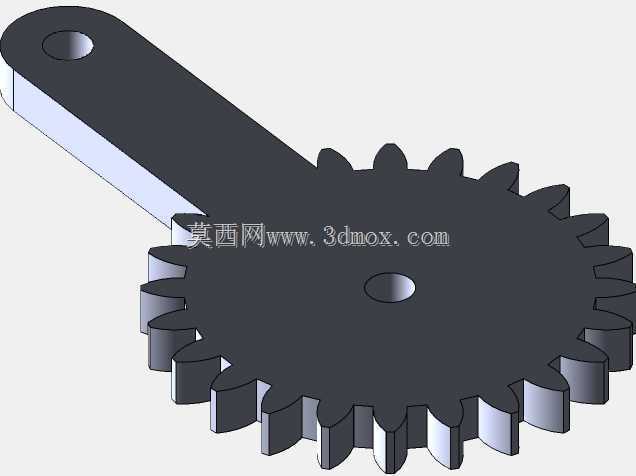

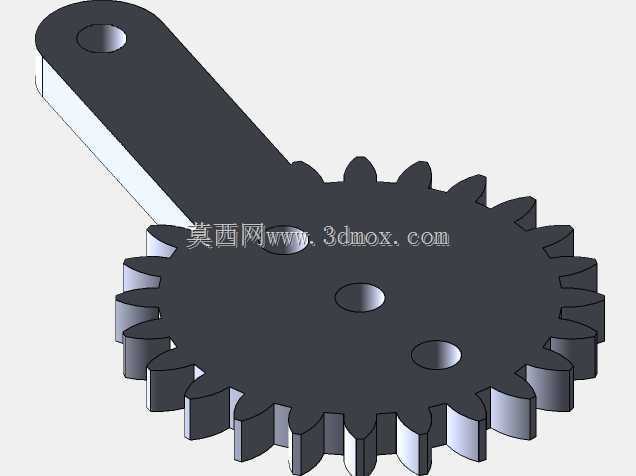

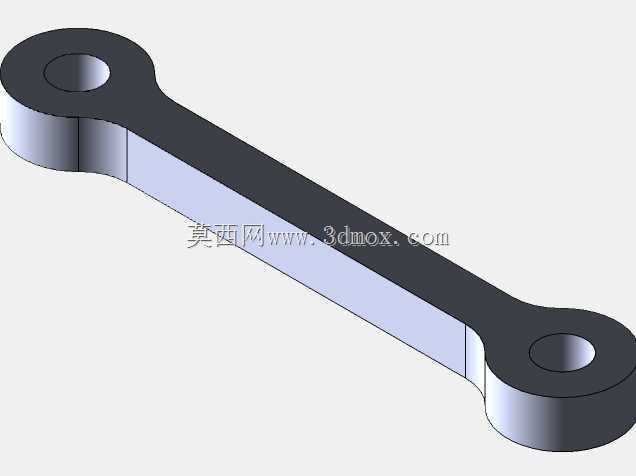

　　从功能实现逻辑来看，整套机构采用对称布置的双齿轮啮合作为传动核心，两侧夹爪分别通过连杆与对应齿轮的偏心安装位铰接，当驱动端带动其中一个主动齿轮转动时，啮合的从动齿轮会同步反向转动，进而带动两侧连杆做平面运动，驱动两个夹爪同步完成开合动作，这种纯机械联动的传动方式，能保证两侧夹爪的开合角度完全对称，夹持中心始终保持在机构的中轴线上，不会出现夹取偏移的问题，相比单臂驱动的夹持结构，对中性优势明显，能有效降低工件夹取时的对位误差。夹爪的指端做了锯齿形防滑纹路设计，接触工件时能增大静摩擦力，针对表面光滑的塑料件、金属冲压小件，不需要额外加装防滑垫就能实现稳定夹持，同时指端的开合行程覆盖10mm到80mm的夹持范围，能适配不同尺寸的方块、圆柱类工件，不需要频繁更换夹指就能满足多品类工件的抓取需求。

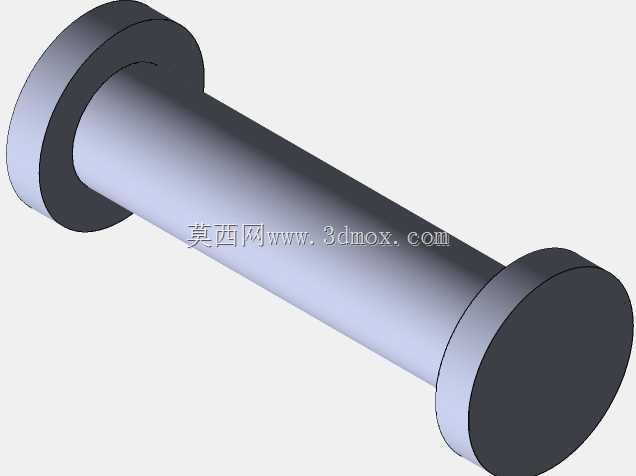

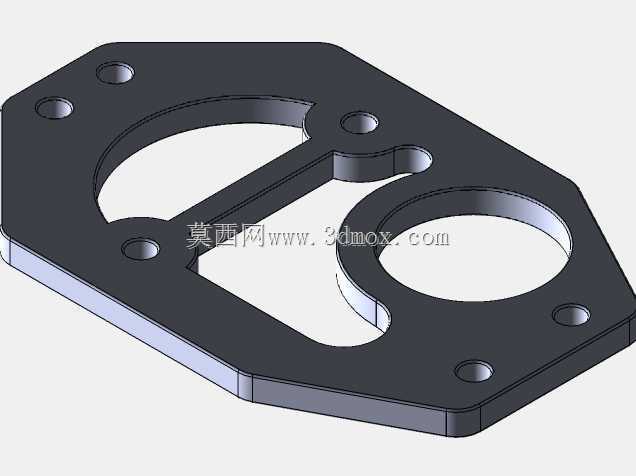

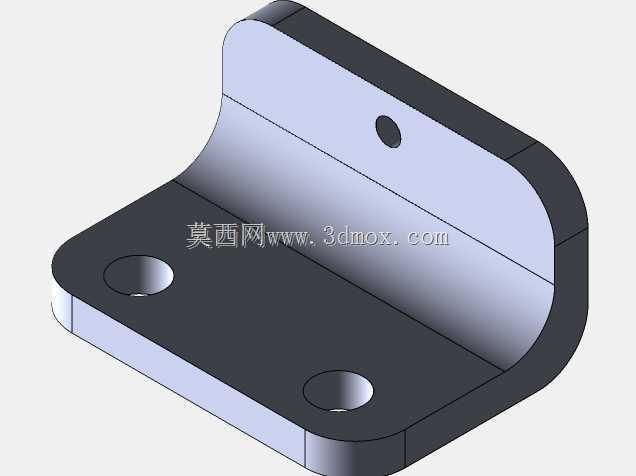

　　设计层面上，整套结构全部采用平板类零件堆叠装配，所有传动部件都布置在同一安装平面内，没有复杂的空间曲面结构，零件加工只需要采用线切割或者激光切割工艺就能完成，加工成本低，后期维护时零件更换便捷。铰接位置全部采用销轴配合铜套的转动副结构，能有效降低连杆转动时的磨损，长期往复运动也不会出现明显的传动间隙，保证夹持精度的稳定性。机构的尾部设计了带安装孔的法兰连接位，安装孔位按照通用机器人末端法兰的标准间距布置，能直接通过螺栓固定在机器人末端输出轴上，不需要额外设计过渡连接法兰，安装边界的整体厚度控制在25mm以内，在狭窄的作业空间内也能灵活伸入，不会和周边工装、设备产生干涉。

　　从实际使用的工况适配来看，这套纯机械结构的夹持机构不需要复杂的气动回路或者伺服驱动配套，只需要搭配一个小型旋转舵机或者气缸驱动主动齿轮的转动轴，就能实现夹爪的开合控制，整体自重控制在300g以内，不会过多占用机器人的有效负载，相比气动夹爪，不需要配套气源、电磁阀等附件，在没有气源布置的教学场景、桌面级小型工作站中使用更加灵活。传动齿轮的模数选用0.8的标准直齿，啮合重合度高，传动过程平稳没有卡顿，连杆的铰接点位置经过运动学仿真优化，夹爪在闭合到最大夹持力位置时，机构处于接近死点的位置，即使驱动端出现动力中断，夹爪也不会自行松开，能避免夹持的工件掉落，提升作业过程的安全性。夹爪的臂长设计经过受力校核，在满负载夹持时，连杆和齿轮的受力都在材料许用应力范围内，采用6061铝合金作为加工材料时，整体结构强度完全能满足日常轻载作业的需求，不会出现结构变形导致的夹持失效问题。
