标准黑白拼块足球曲面结构造型

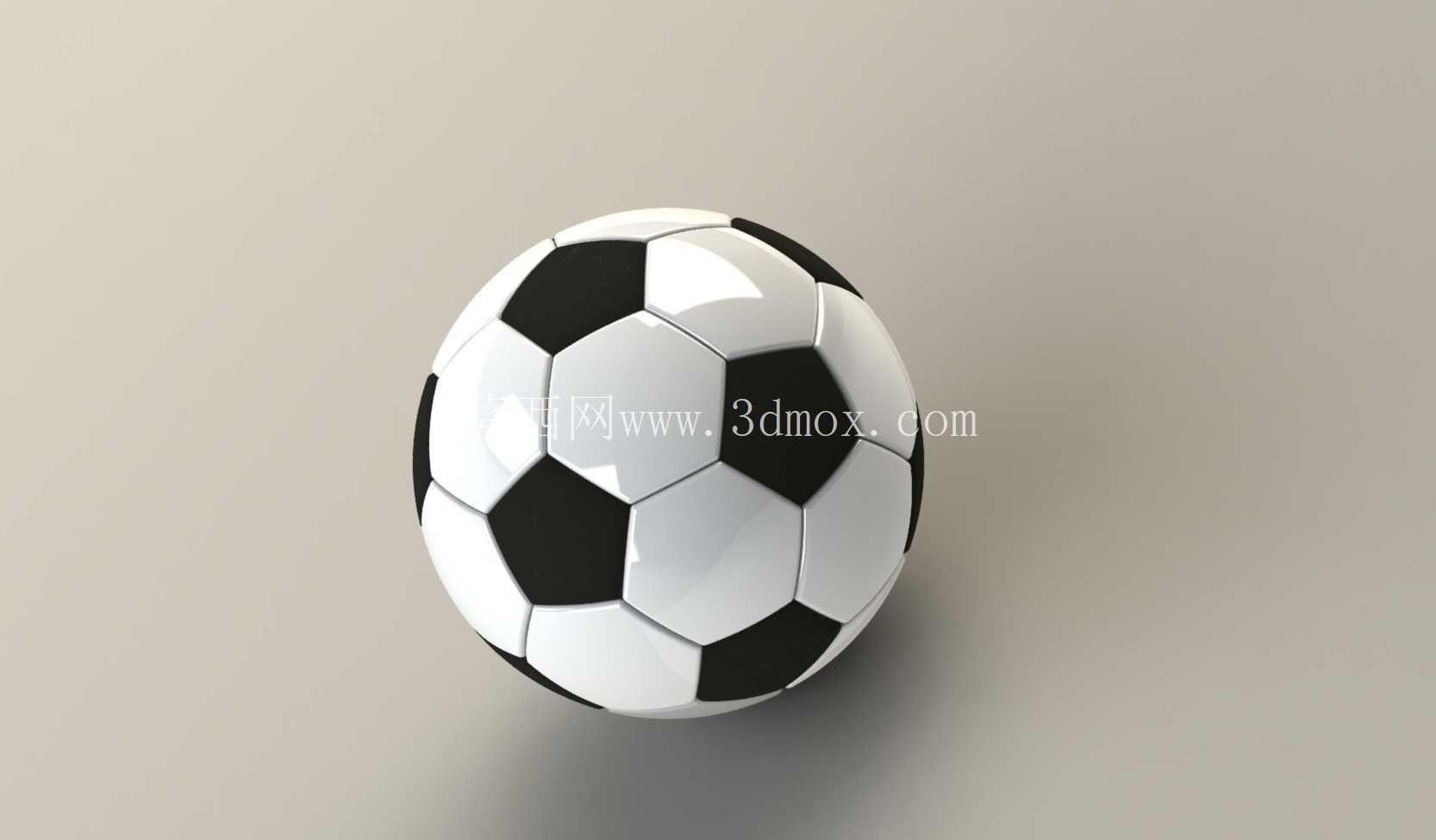

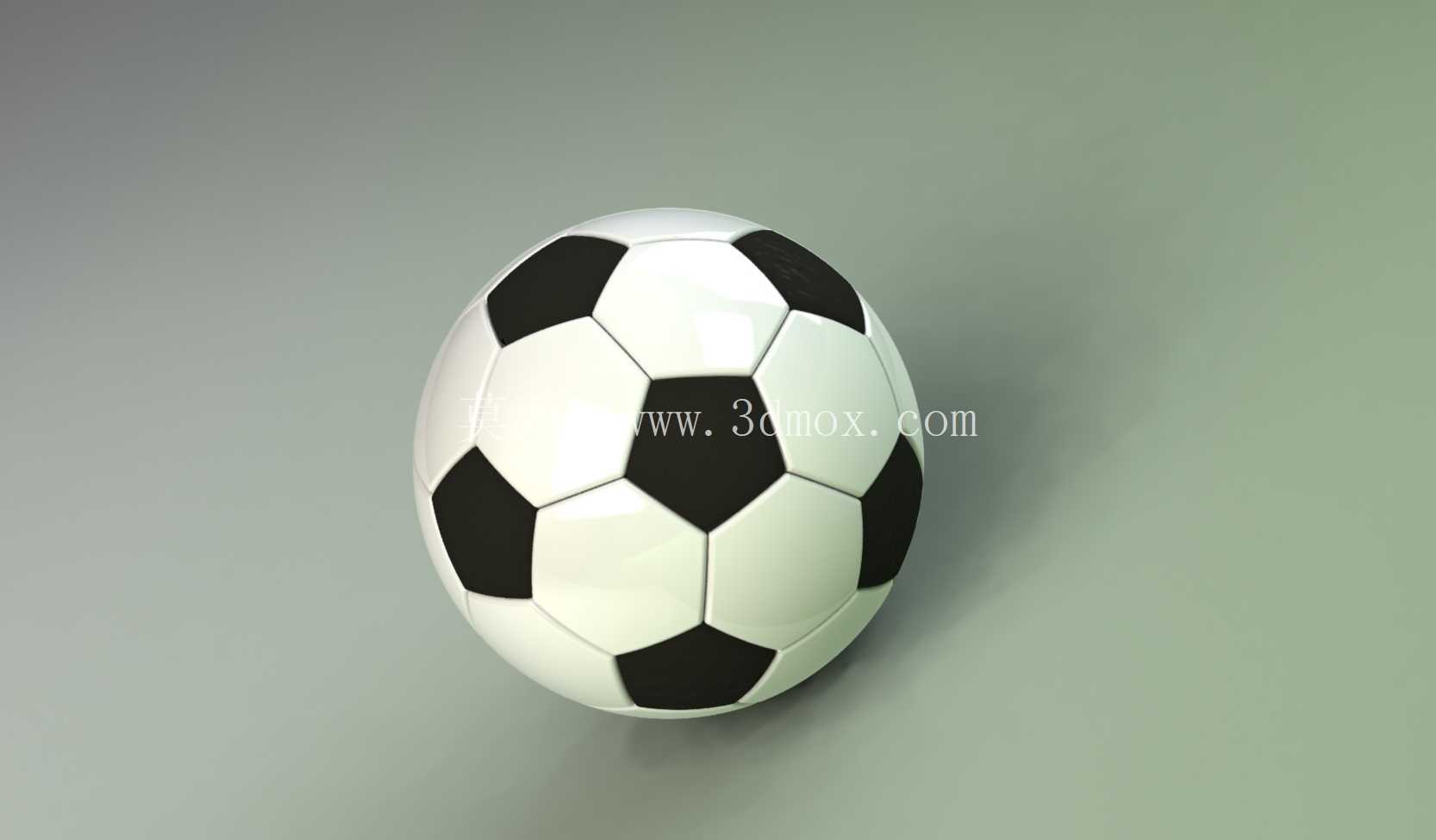

　　足球类球面拼块结构在三维建模中常被用作复杂曲面练习对象，其价值并不在于单纯还原一个体育用品外观，而在于通过正多面体截角、球面投影、曲面缝合与实体加厚等步骤，训练工程师处理空间几何关系的能力。实际建模时，可先从截角二十面体的拓扑关系入手：传统足球由十二个五边形黑色拼块与二十个六边形白色拼块组成，拼块之间通过边边相接形成封闭球面。五边形拼块不与其他五边形直接相邻，每个五边形周围环绕五个六边形；六边形则交替连接五边形与其他六边形，这种排布保证了球面展开后曲率过渡均匀，不会在局部出现褶皱或重叠。

　　从结构思路看，拼块边界并非简单在球面上画线后分割。若直接使用平面多边形向球面投影，边线会随球面曲率发生弯曲，相邻拼块在缝合时容易出现微小缝隙。工程化处理通常先建立截角二十面体的线框，确定每个顶点、棱边与面的邻接关系，再将各面顶点映射到目标球面上，随后以球面曲线重构拼块边界。这样得到的五边形与六边形拼块均贴合同一球面基准，拼缝宽度一致，后续加厚或生成外壳时能够保持均匀壁厚。

　　外形边界方面，足球模型的关键尺寸集中在球径、拼块弧长、拼缝宽度与壁厚。若以标准五号球作为参照，外径约取二百一十五至二百二十毫米量级，建模时可按比例缩放；拼块在球面上的边长并不等同于平面正多边形边长，需要根据球心角换算弧长。五边形拼块分布对应截角二十面体的十二个顶点方向，六边形填充剩余区域，整体形成近似球体的封闭外壳。安装边界虽然不像机械传动件那样存在轴孔配合，但在渲染、运动仿真或教学演示中，需要明确球心坐标、外包络球面以及与地面、球门、传送轨道等外部对象的接触位置。

　　这类模型的应用场景并不局限于体育器材展示。在自动化生产线中，球形物件可作为视觉识别、抓取定位、传送带输送和机器人避障练习的典型对象；在教学领域，足球拼块结构能够帮助设计人员理解多面体拓扑、曲面展平、实体分割与特征阵列；在产品设计中，同样的球面分块思路可延伸到球形灯罩、玩具球、按摩球、压力容器封头装饰件以及需要均匀分瓣的曲面外壳。

　　功能特性上，该造型强调封闭性、对称性与可制造性。黑白拼块通过颜色或材质区分，能够清晰表达五边形与六边形的排布规律；若用于打印或加工，可将每块拼片单独导出，再依据球面曲率设置拼接余量。拼缝处需要保持连续相切，避免加厚后出现尖角应力集中；球壳内壁应与外球面保持等距关系，壁厚变化过大会导致实体生成失败。对于渲染用途，拼块表面可设置轻微圆角，使皮革拼接效果更接近实物；对于结构验证用途，则应控制圆角半径，防止其改变拼块边界的几何关系。

　　建模过程中还要注意球面坐标系与装配坐标系的统一。球心应位于原点，三个正交方向的最大轮廓半径一致，任意旋转后外包络尺寸不变。拼块数量较多，若逐个手工绘制，容易造成邻接关系错误；较稳妥的方式是先完成一个五边形及周边六边形的局部单元，再利用旋转阵列或拓扑复制完成整体。阵列轴不能只依赖单一方向，应围绕五边形中心轴和球体对称轴分步构建，并在每一步检查边线是否重合、面法向是否一致。

　　从工程表达角度看，足球模型还可用于检查曲面质量。相邻拼片共享边界处应无断点、无重叠、无扭曲；高斯曲率在拼片内部平滑变化，在拼缝位置允许几何分界但不应出现非预期折痕。若后续需要进行运动分析，可将整体视为均质球壳，质量中心与几何中心重合，转动惯量按球壳公式校核；若只用于外观展示，则重点保证拼块比例、球面光顺度和材质分区准确。

　　因此，该造型的核心不是绘制黑白图案，而是把截角多面体、球面映射、拼缝控制和实体加厚串联成一套可复用的曲面建模方法。掌握这种方法后，面对球形分瓣外壳、多曲面拼接件以及需要均匀分区的回转体产品，都可以先从拓扑关系确定面数与邻接规则，再进行曲面拟合和细节处理，从而减少后期修补工作量。
