带安装底座的拱形支撑连接座结构

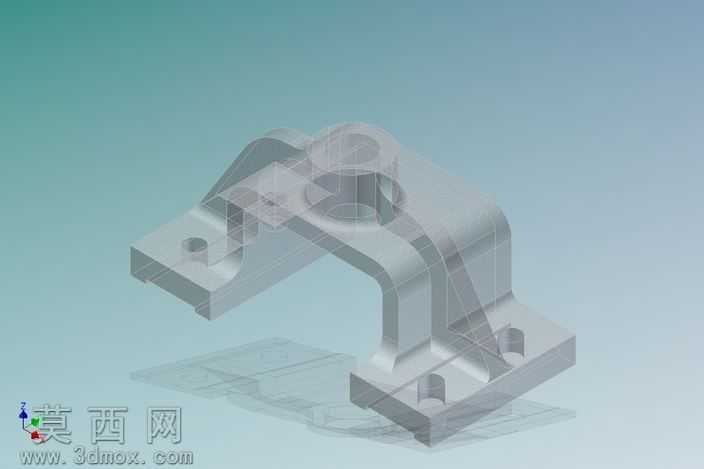

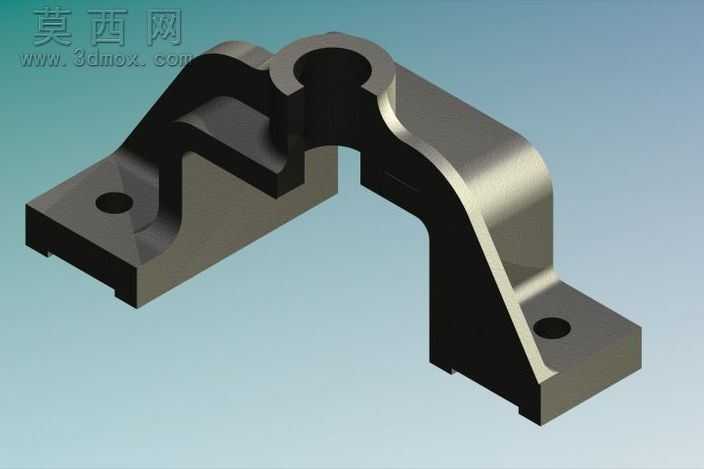

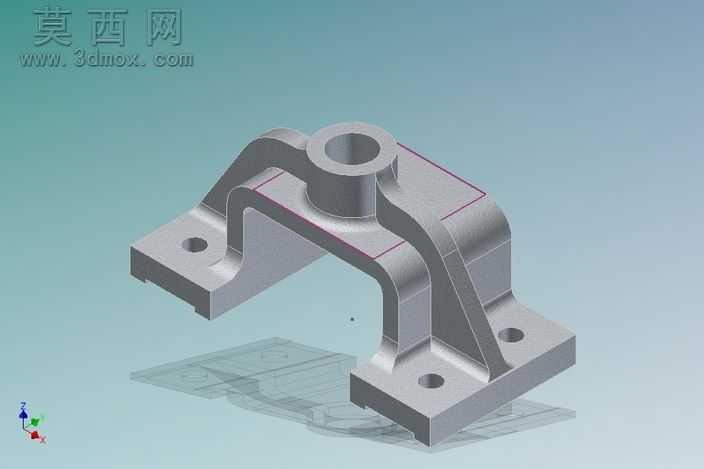

本作品为机械类支撑连接结构件，采用三维建模软件完成全参数化设计，建模过程遵循机械零件设计的基准优先原则，首先以零件底部安装面作为第一设计基准，绘制两侧带安装孔的方形底座草图，通过拉伸凸台命令生成底座实体，针对底座与支撑臂的过渡位置，采用圆角命令处理应力集中区域，避免直角结构带来的受力断裂风险。在主体拱形支撑部分，先绘制支撑臂的侧面轮廓草图，通过两侧对称拉伸生成拱形支撑的主体框架，为提升结构整体刚性，在支撑臂与顶部圆柱凸台的衔接位置，设计了三角形加强筋结构，加强筋的厚度与支撑臂壁厚保持一致，通过筋特征命令快速生成，保证筋板与相邻结构的完全融合，无多余缝隙或重叠几何。顶部的圆柱连接凸台以拱形支撑的顶面中心为基准，绘制同心圆草图后拉伸生成，凸台中心的通孔采用拉伸切除命令贯穿，孔口位置添加了倒角特征，便于装配时的轴类零件导入，同时去除加工毛刺。两侧底座上的安装孔采用完全贯穿的切除特征生成，孔位与底座边缘的距离符合机械安装的通用规范，保证螺栓安装时有足够的操作空间。材质设置方面，将整体零件赋予哑光灰色金属材质，模拟铸铁或铸钢的表面质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现零件的结构轮廓与过渡圆角细节，同时开启环境遮蔽效果，让加强筋、拐角位置的阴影层次更自然，突出零件的立体结构。设计过程中重点考量了零件的受力特性，拱形的主体结构可以在承受顶部轴向载荷时将力分散至两侧底座，加强筋的设置有效避免支撑臂受侧向力时发生形变，整体结构兼顾了轻量化与结构强度，没有多余的冗余结构，各特征的尺寸参数均可根据实际装配需求进行调整，适合作为机械结构设计的练习案例，帮助建模者掌握基准选择、特征顺序规划、加强筋设计、工艺倒角圆角添加等机械零件建模的核心技巧，理解支撑类零件的结构设计逻辑与受力优化思路。
