立式剖分式轴承座铸造结构设计

　　这套立式剖分式轴承座结构主要面向带式输送机、斗式提升机、搅拌设备、风机传动轴以及中小型传动辊组的径向支撑场景，在矿山散料输送、粮食输送线、建材生产线和常规通用机械布局里都很常见。它的核心作用不是单独承受复杂载荷，而是把旋转轴的径向力稳定传递到设备机架上，同时给轴承外圈提供定位、容纳润滑空间，并通过底座螺栓把整个支撑单元固定在机架梁或预埋安装面上。

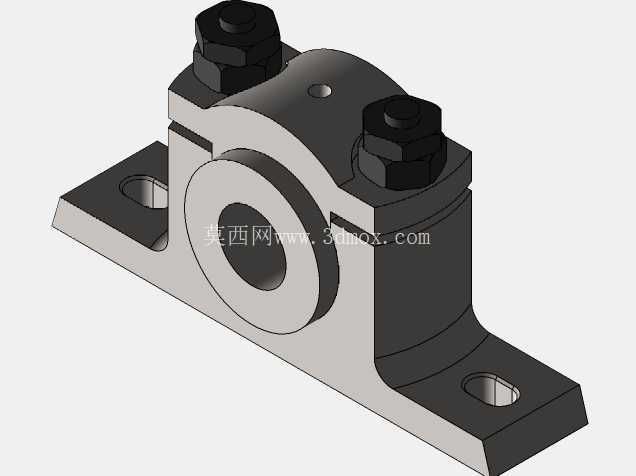

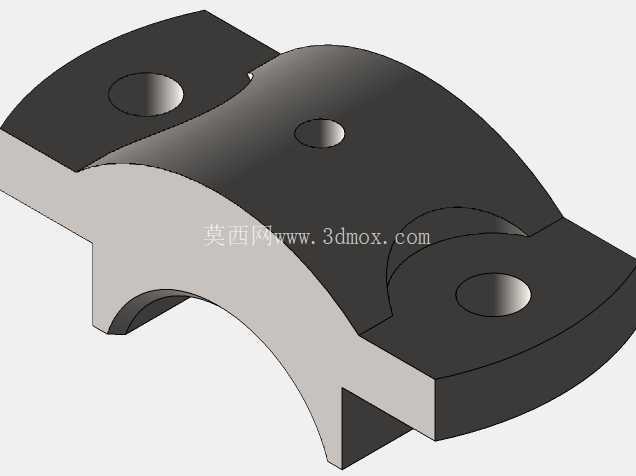

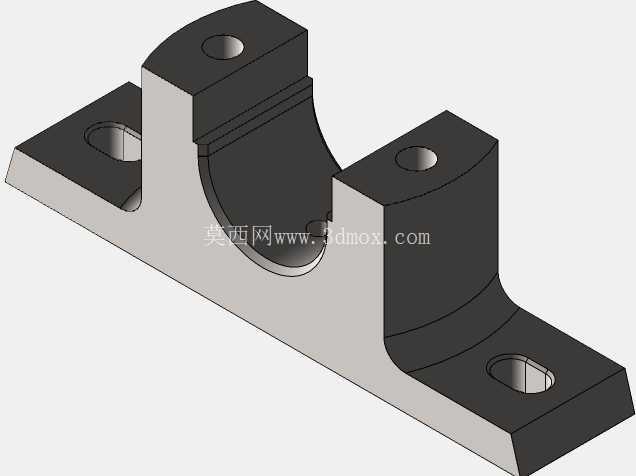

　　从结构形式看，该件采用上下剖分的轴承座思路：下部为整体铸造底座，上部为独立轴承盖，两者通过两侧螺栓压紧连接。这种布置的工程价值在于检修时不必沿轴向拆卸联轴器、带轮或整根长轴，只需松开上盖紧固件，即可取出轴承外圈或检查轴瓦状态；对于输送线这种轴系较长、拆装空间受限的设备，剖分结构能明显降低维护难度。底座两侧伸出带孔安装耳，安装孔沿长度方向布置，孔位与机架支撑梁对应，装配时通过螺栓将座体压紧在基础面上。底座下方保留平整贴合面，避免局部悬空造成拧紧后座体变形。

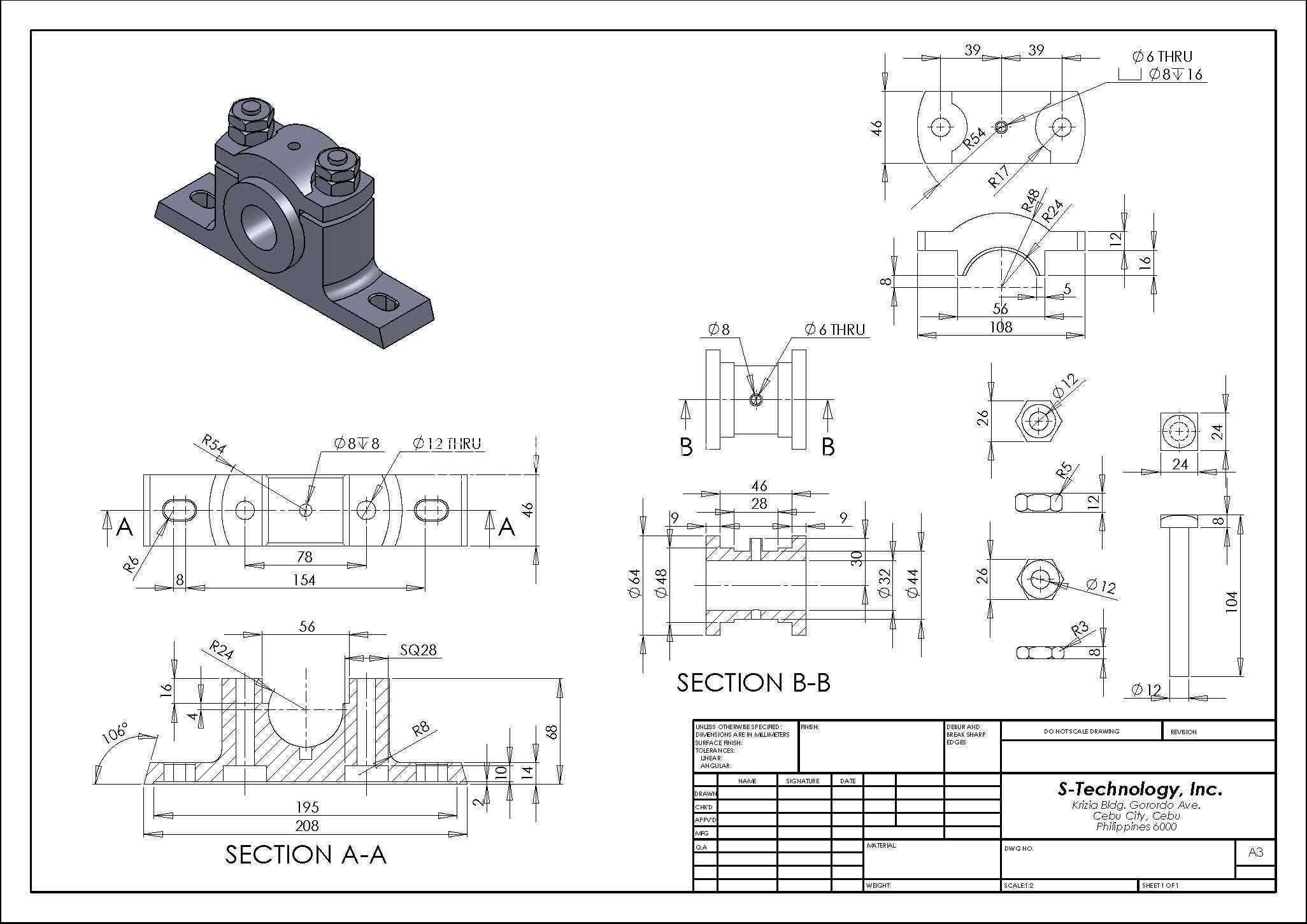

　　外形边界方面，图纸给出的底座总长约206mm，底部主要安装跨距约195mm，上部两安装孔中心距约154mm，轴承盖顶部两个螺纹孔中心距约98mm。座体宽度方向围绕轴承容纳腔展开，剖分面位于轴孔中心附近，便于轴承装入和对中。顶部设置两个紧固螺栓，用于把轴承盖压向底座；盖体与底座之间形成近似圆形的轴承容纳孔，孔内可安放剖分式轴瓦或标准滚动轴承外圈。图纸中还表达了油杯或润滑注油相关结构，使轴承运行时能够补充润滑脂，减少干摩擦和温升。

　　设计时首先要确定的是轴孔中心高。中心高决定轴系与机架面之间的距离，也影响联轴器对中、带轮张紧以及相邻设备的轴线标高。该轴承座为立式安装，底座承受轴传来的垂直径向载荷，因此底座腹板不能做成单纯薄平板，而应在轴承孔周围设置加强肋，并把载荷路径从孔壁顺畅引导到两侧安装耳。图纸剖面中可以看到，轴承腔下方壁厚逐步过渡到底板，肋板与圆弧壁相连，这种形式符合铸造件“壁厚均匀、避免热节集中”的工艺要求。

　　轴承座的孔腔尺寸需要与所选轴承外径或轴瓦外径匹配，同时保留轴向定位台阶。上盖压紧后不能直接压死轴承外圈的浮动空间，尤其在热伸长较明显的长轴系统中，应允许轴承在规定范围内有微量轴向补偿。剖分面的加工精度很关键：若结合面翘曲或存在间隙，拧紧上盖后轴承孔会失圆，运行时出现发热、噪声甚至轴承外圈点蚀。因此建模时需要把剖分面、轴承孔、底面安装面作为关键加工特征处理，铸造毛坯面与机加工面之间要留出合理余量。

　　安装边界上，底座螺栓孔不能距离轴承腔外壁过近，否则拧紧时局部应力会穿过薄壁区域，导致铸件开裂；也不能把安装耳外伸过长，否则承受倾覆力矩时耳板根部容易产生弯曲裂纹。图中安装耳与主体之间采用圆弧过渡，正是为了降低应力集中。顶部螺栓柱需要足够的啮合深度，柱体周围增加凸台，使锁紧力分布在更大面积上。上盖外形随轴承孔形成拱形，既能提高刚度，又能减少不必要的材料堆积。

　　从三维建模角度看，这类零件适合先建立底座主体轮廓，再绘制轴承腔、剖分面、底板和加强肋，最后处理螺栓孔、倒角、铸造圆角和注油孔。上盖可按剖分面单独建模，并与底座进行装配约束检查，重点验证螺栓是否干涉、轴承装入后是否被正确限位、底座孔与机架孔是否对齐。工程图中多个剖视图用于表达内部型腔、壁厚和孔系位置，说明该结构并非简单外观件，而是兼顾铸造工艺、机加工工艺和现场维护的典型支撑部件。

　　实际选型时，还要结合轴径、轴承宽度、载荷方向、转速和润滑方式复核座体尺寸。若用于粉尘较大的输送现场，可在轴承腔两侧增加密封结构；若用于重载低速设备，则应关注底座刚度和螺栓规格；若轴系存在明显热伸长，应在固定端与浮动端之间区分轴承座功能。整体来看，该立式剖分轴承座结构清晰、安装关系明确，适合作为传动系统支撑单元设计、铸造零件建模练习和机械制图教学的典型案例。
