商超立式风幕冷藏展示柜三维设计

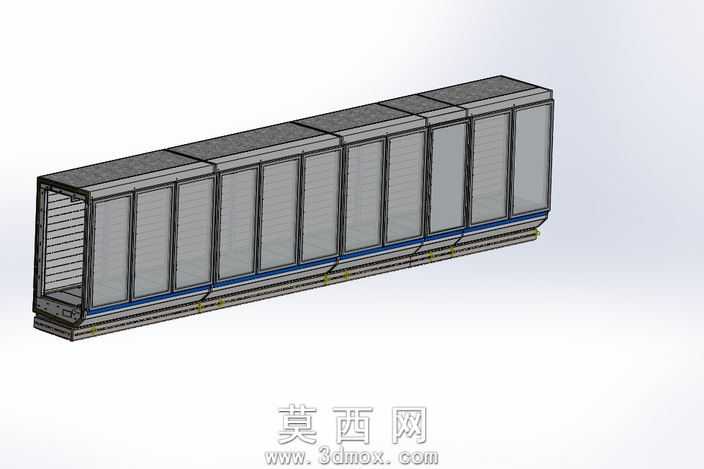

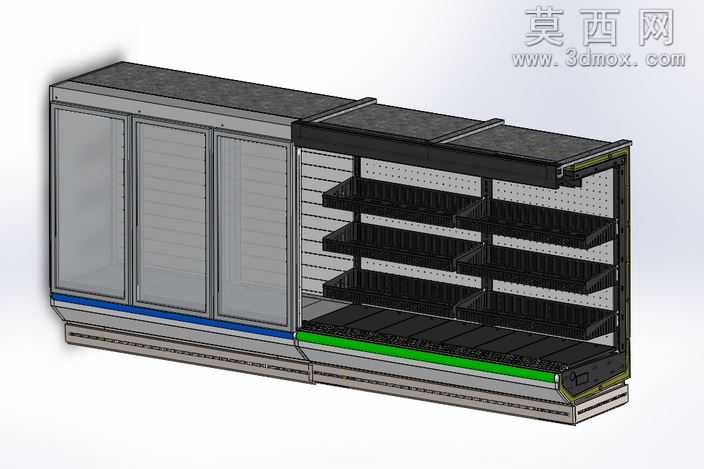

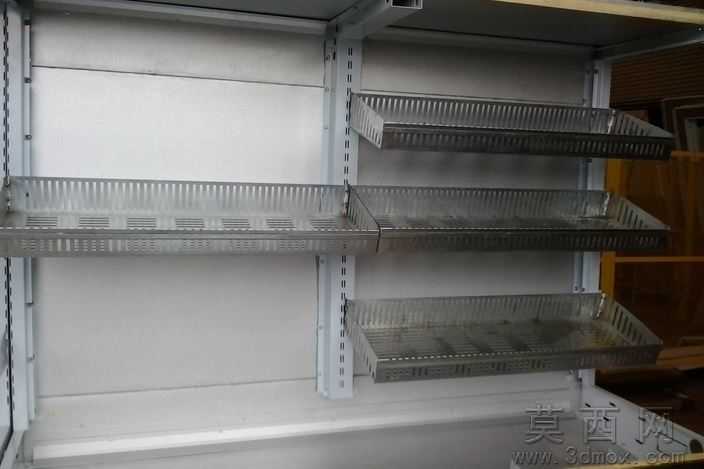

本作品为商超场景使用的立式风幕冷藏展示柜三维设计，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例还原商用冷柜的实际尺寸，适配大中型商超生鲜区、熟食区的陈列使用需求。建模阶段首先搭建整体框架结构，从柜体底部的机组安装基座开始，依次完成立式支撑框架、背部风道结构、顶部照明及风幕出风组件、多层可调式陈列搁板、前沿石材装饰台面的结构建模，每一处结构衔接处都预留了实际生产所需的装配间隙，还原真实产品的装配逻辑。材质渲染阶段针对不同部件匹配对应材质属性，柜体外侧采用拉丝不锈钢材质，调整金属粗糙度与反射参数，还原商用冷柜易清洁的金属质感；搁板前端设置透明价格条卡槽，匹配半透明PVC材质属性；顶部照明组件添加自发光材质参数，模拟商超冷柜的真实照明效果；前沿台面采用仿花岗岩纹理材质，调整表面凹凸纹理与漫反射参数，还原石材台面的真实触感与视觉效果；背部风道区域做隐藏式结构处理，还原风幕柜无柜门的开放式陈列特征。结构设计上重点还原风幕柜的核心风道结构，背部预留均匀的冷风循环通道，多层搁板采用可调节高度的卡扣式安装结构，方便商超运营方根据陈列商品的尺寸调整层间距；底部基座预留制冷压缩机组的安装空间，同时做隐藏式踢脚处理，避免日常使用中磕碰损坏；柜体侧面做圆弧过渡处理，既提升视觉美观度，也能避免尖锐边角带来的使用安全隐患。设计思路围绕商用冷藏展示柜的实际使用需求展开，兼顾陈列展示效果与制冷功能的结构合理性，开放式无柜门的设计方便顾客拿取商品，均匀的风幕结构设计能够保证柜内各层温度恒定，满足生鲜食材、冷藏饮品、包装食品的低温陈列需求，整体模型结构完整，各部件可拆分用于生产装配参考，也可用于商超场景的可视化渲染展示。
