曲柄滑块传动机构教学演示结构

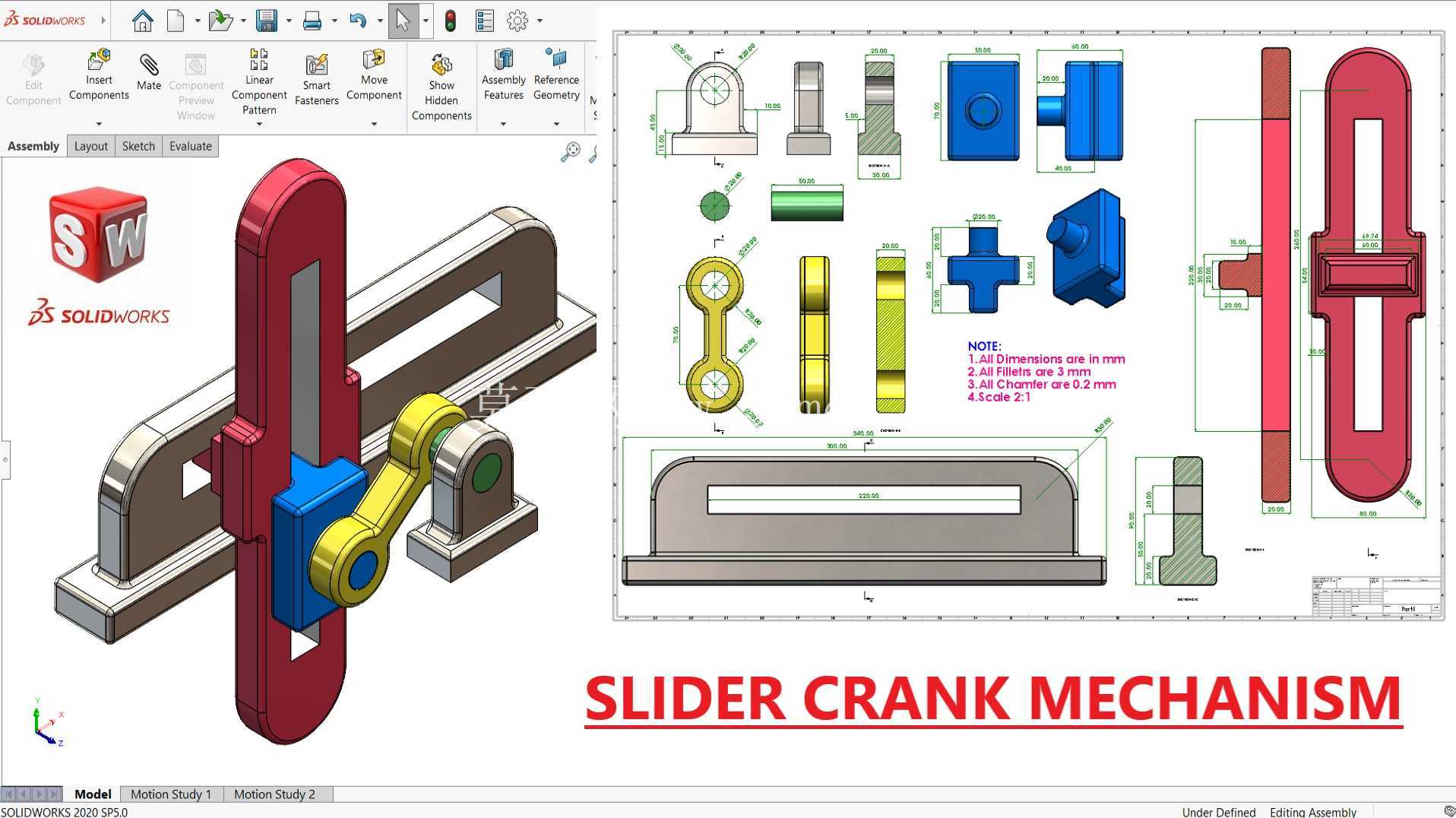

　　曲柄滑块机构是机械传动中最基础也最典型的平面运动转换结构之一，广泛出现在冲压设备、往复泵、压缩机、内燃机、送料装置以及自动化生产线的直线执行单元中。该套三维结构以教学演示和原理验证为主要应用方向，将旋转输入、连杆传递和滑块往复输出三个核心环节完整呈现，便于结构设计人员在方案阶段理解运动关系、校核干涉区域，并进一步演化为实际设备中的驱动端布局。

　　从实际用途看，机构的核心价值在于把曲柄轴的连续回转运动转化为滑块沿固定导轨方向的往复直线运动。工程现场中，这类运动形式常用于需要周期性推、拉、压、送料的工位。例如小型压力机中，电机经减速后带动曲柄旋转，连杆将扭矩传递给滑块，使滑块沿床身导轨完成上下冲压；在柱塞泵和活塞式压缩机中，相似的运动链又可把旋转动力转换为活塞的往复抽吸动作。该模型把机架、长槽导向件、曲柄盘、连杆和滑动块独立拆分，能够清楚展示各零件在运动循环中的配合关系。

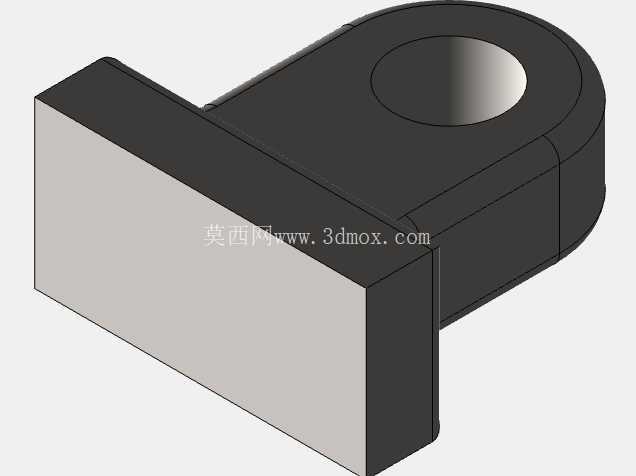

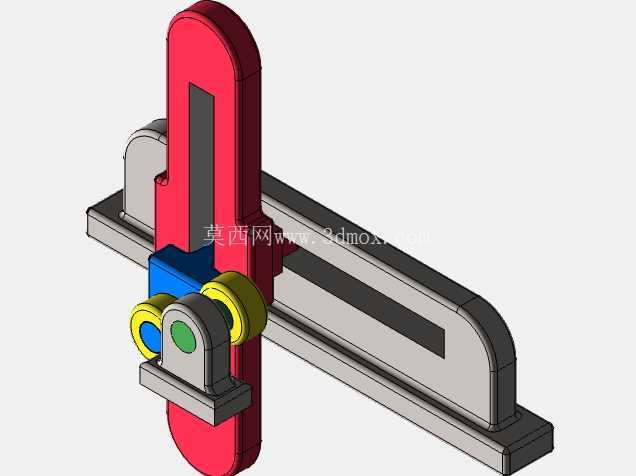

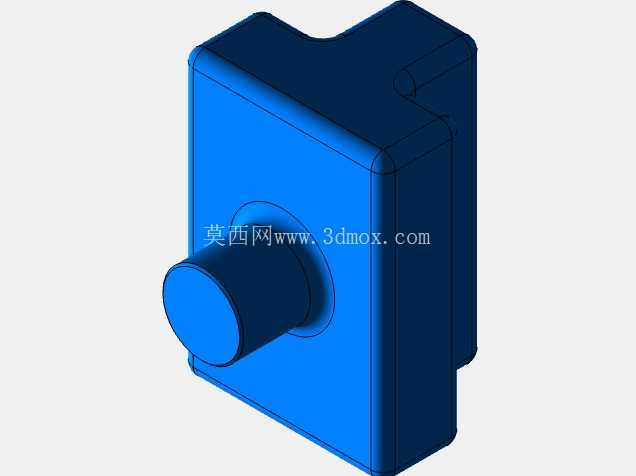

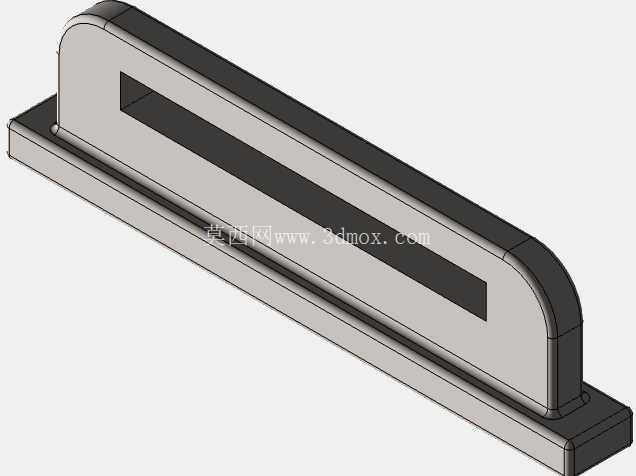

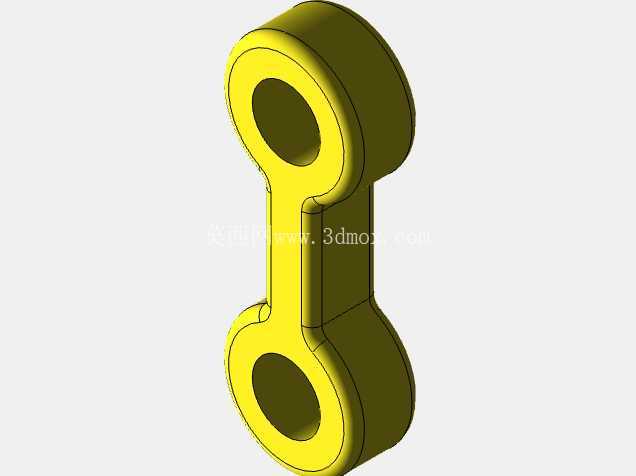

　　结构设计上，回转端采用带偏心安装孔的曲柄盘作为动力输入件，曲柄盘绕固定轴中心旋转，偏心距决定滑块行程的一半。连杆两端分别与曲柄偏心轴和滑块铰接，中间承担推拉载荷。滑块被限制在长槽形导向构件内，只能沿槽道方向移动，从而避免平面四杆机构中可能出现的横向偏移。长槽导向件与底部机架形成稳定支撑，铰接位置保留同轴配合关系，整体装配后可直观看到曲柄处于不同相位时连杆摆角和滑块位置的变化。

　　外形与安装边界方面，该机构整体呈卧式平面布置，底部为长条形机架，上方设置开槽立板和滑动执行件，侧向布置曲柄盘与连杆。长度方向主要由机架和滑块行程决定，高度方向受立板、曲柄盘回转半径及滑块厚度影响，宽度方向则取决于铰接轴、连杆厚度和两侧支撑间距。进行设备集成时，需要在曲柄回转范围外预留安全空间，尤其要保证曲柄盘旋转时不与机架、护罩或相邻输送部件发生碰撞；滑块两端也应根据实际行程设置机械限位，防止越程造成连杆卡死。

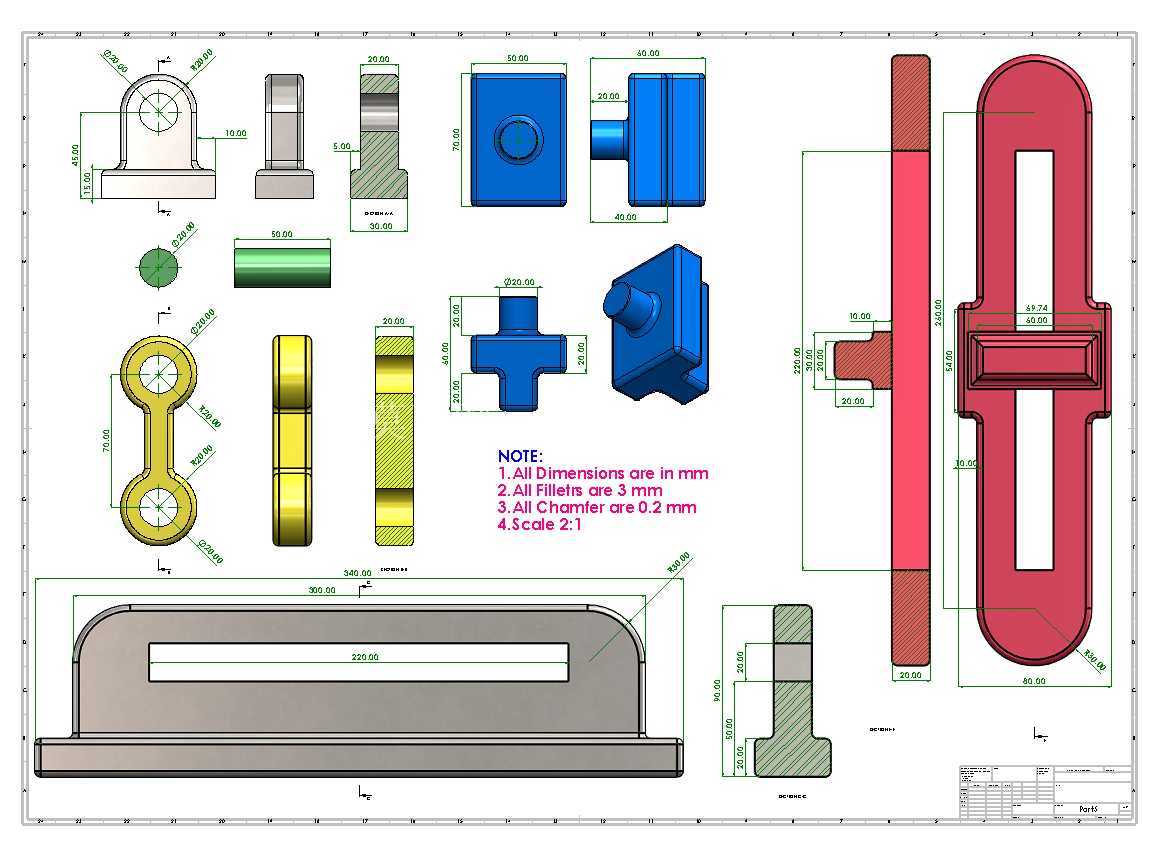

　　建模思路遵循先运动骨架后零件细化的方式。先确定固定铰点、曲柄半径、连杆中心距和滑块导路中心线，再依据这些几何关系生成曲柄盘、连杆、滑块和导向槽。曲柄半径与连杆长度的比例会直接影响滑块速度曲线和压力角：曲柄半径越大，行程越长，但侧向力和导向载荷也会增加；连杆过短时，机构在近止点位置传动效率下降，导轨磨损加剧。因此在真实设计中，需要结合节拍、载荷和安装空间综合选取，而不是单纯追求紧凑。

　　配合关系上，曲柄盘与输入轴之间应保证周向固定和同轴定位，连杆两端孔位需要与铰接轴形成旋转副，滑块与导向槽之间采用滑动配合。导向槽的宽度、平行度和长度决定滑块运行稳定性，若槽道间隙过大，滑块在换向时容易产生冲击和偏摆；若间隙过小，则会因加工误差或热胀出现卡滞。对于教学模型，可适当放大结构尺寸并采用色彩区分零件，使运动副层次更清晰；对于工业设备，则需进一步补充轴承、衬套、润滑槽、紧固件和防护盖板。

　　在方案验证阶段，可通过三维装配检查曲柄整周转动时连杆是否扫过机架边缘，滑块在前后止点是否仍保持足够导向长度，铰接轴端部是否预留安装和拆卸空间。若用于冲压或压装场景，还应在滑块工作端增加模具接口，并校核连杆、销轴和导向板在峰值载荷下的强度；若用于高速往复设备，则要关注曲柄动平衡、滑块惯性力以及机架振动。该结构虽原理简单，但承载了机械设计中运动副布置、行程换算、导向约束和装配干涉检查等多项基础工程内容，适合作为传动方案分析和机构创新设计的参考原型。
