TCS320颜色识别传感模块结构设计

　　在自动化产线的色标分拣工位、教学实验平台的颜色采集单元以及小型智能小车的循迹识别系统里，这类基于光电转换原理的颜色检测模块承担着把表面色彩信息转化为可被主控读取的频率信号的任务。实际部署时，它往往正对被测物料表面安装，四个带白色套筒的光电探头分别对应不同光谱通道，配合板上排布的发光元件提供稳定照明，避免车间环境光波动造成识别偏差。

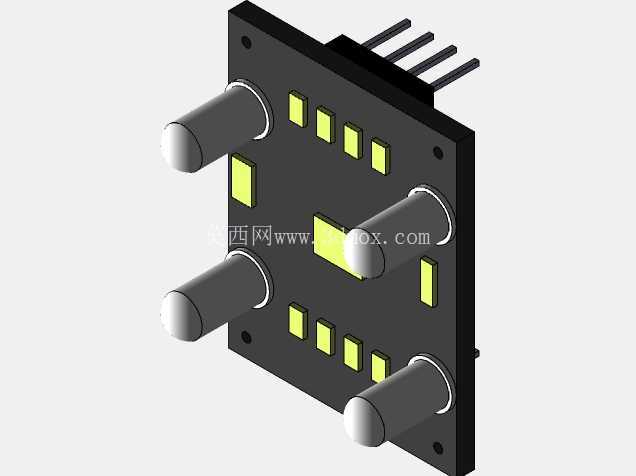

　　从结构上看，模块主体是一块矩形黑色PCB基板，板上预留了四个角部安装孔，孔位分布在基板四角，装配时可以直接用铜柱或螺钉固定在设备支架上，安装边界清晰，不需要额外设计复杂夹持结构。基板一侧引出四根直插排针，引脚沿板边平行排布，用于电源、接地与信号输出接线，排针间距符合通用杜邦线插接规范，现场接线与更换都很方便。

　　板面上最显眼的是四个圆柱形光电探头，它们分两列布置在基板两侧，探头端部为白色透光套筒，既保护内部感光芯片，又约束入射光角度。探头周围分布着多颗方形贴片元件，沿板面规则排列，构成信号调理与频率转换电路；板面中央还有一块较大的矩形感光区域，是色彩信号采集的核心位置。建模时需要重点还原探头圆柱与基板的垂直装配关系、套筒端部的圆角过渡，以及贴片元件在板面上的高度层次，避免把所有元件做成同一平面。

　　设计这类模块结构时，首先要保证探头工作面与被测面的距离可控。套筒伸出板面一定长度，既可以在靠近被测物时起到物理限位作用，又能减少侧向杂散光进入感光区。基板厚度取常规PCB板厚，四角安装孔的孔径要匹配常用M2螺钉，孔边到板边留出足够安全距离，防止装配时开裂。排针所在的板边要和设备走线方向对齐，四根引脚的排列顺序要和电路定义一致，三维建模中不能随意调换引脚位置，否则会直接误导接线。

　　从使用功能看，该模块通过滤光阵列分别感知红、绿、蓝等光谱分量，内部电路把光强转换成占空比或频率信号，主控端只需计数脉冲即可获得颜色数据，不需要复杂模拟采样。因此结构设计上要让感光区尽量居中、照明元件围绕探头均匀布置，保证不同颜色表面反射光都能稳定到达感光面。板面元件布局紧凑，贴片电阻电容沿信号走向排列，既缩短走线，也让整块模块在狭小的设备腔体内占用空间更小。

　　安装边界方面，基板整体呈扁平矩形，最大外轮廓由PCB长宽决定，四个圆柱探头沿板面法向凸出，是模块高度方向的主要尺寸；排针则从基板顶边向外伸出，接线后要预留排线弯折空间。在整机布局时，不能让其他结构件遮挡探头正前方光路，也要避免排针与金属支架短路。若用于多工位并列检测，可按基板宽度方向留出模块间距，防止相邻模块照明互相干扰。

　　建模过程中，PCB基板可先按矩形板拉伸成型，再切除四角安装孔；圆柱探头分筒体、端部透光罩两段建立，装配到基板对应孔位；贴片元件按小型长方体阵列布置，中央感光区用略高的矩形体区分材质；排针用细圆柱阵列表现金属引脚，根部加黑色塑料基座。材质上区分黑色基板、银色金属引脚、白色探头套筒与黄绿色发光片，渲染后即可清晰表达模块的装配层次。对于做设备选型的工程师来说，这套结构能够直观核对安装孔位、探头凸出高度和接线空间，判断其是否适合嵌入颜色分拣、色标检测或实验教学装置中。
