曲柄滑块式急回运动教学演示机构

　　这套机构还原的是机械原理课程里非常典型的急回运动装置，核心目的是把抽象的行程速比系数变成看得见、动得起来的实体。做自动化专机的工程师对这种运动特性并不陌生——牛头刨床的滑枕、插床的刀架、部分往复输送线上的推料杆，都希望工作行程走得慢而平稳、空回行程退得快以节省节拍，急回特性正是为此而生。

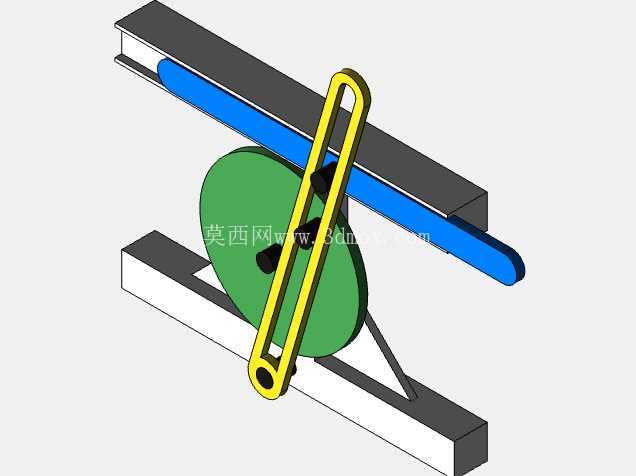

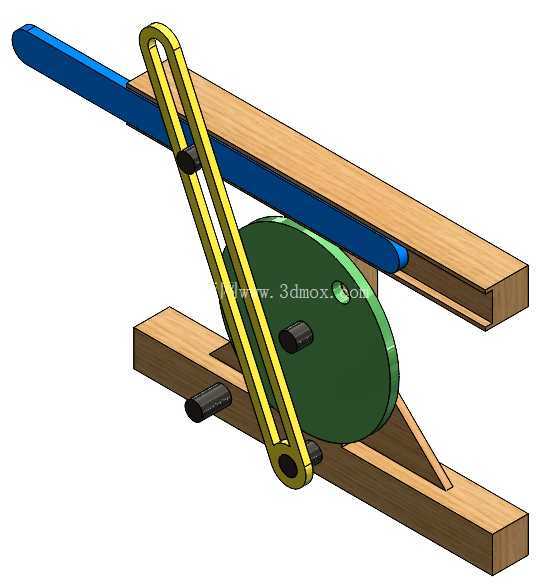

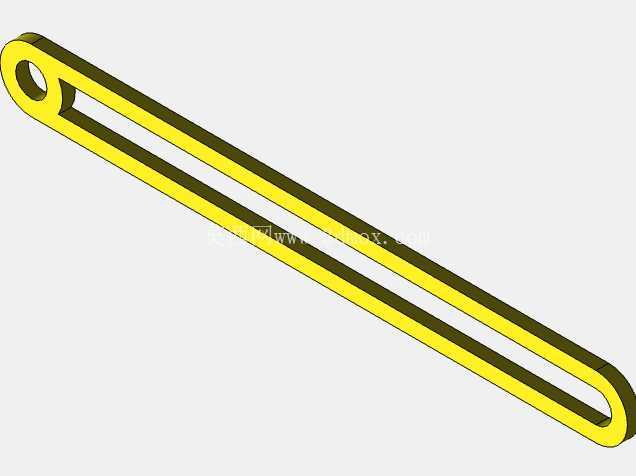

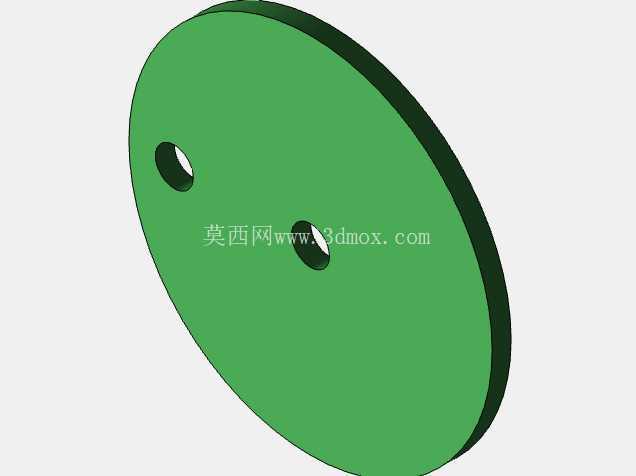

　　从结构上看，绿色圆盘承担曲柄功能，绕固定轴心连续回转；盘面上偏离中心的销柱嵌入黄色长条连杆的导槽内，构成摆动导杆（或称滑槽）副；导杆上端再与蓝色滑枕铰接，滑枕沿木质机架上的水平导轨做直线往复。曲柄匀速转动时，导槽迫使导杆绕下端支点来回摆动，摆角大小直接由曲柄偏心距与导杆长度的几何关系决定。工作行程对应曲柄转过较大的角度，滑块前进缓慢；回程时曲柄只转过较小角度，滑枕快速退回，由此形成明显的速差。

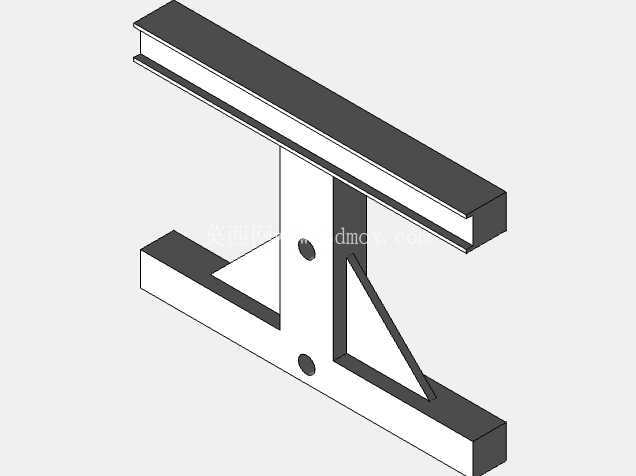

　　建模时最先要锁定的是几个关键尺寸边界：曲柄回转半径决定滑枕的理论行程，导杆两支点间距与偏心距共同决定行程速比系数K。若想让急回效果更显著，可适当增大偏心距或缩短导杆有效长度，但偏心过大会导致导槽侧壁受力恶化、销柱接触应力飙升，实际设计中K值通常控制在1.1到1.3之间，教学演示模型可取偏大值以便观察。机架部分采用双层木质横梁加三角肋板的形式，下层承托曲柄转轴与导杆下铰点，上层铺设平行导轨约束滑枕，两根横梁之间留出足够的竖向空间避让摆动的导杆，避免运动干涉。

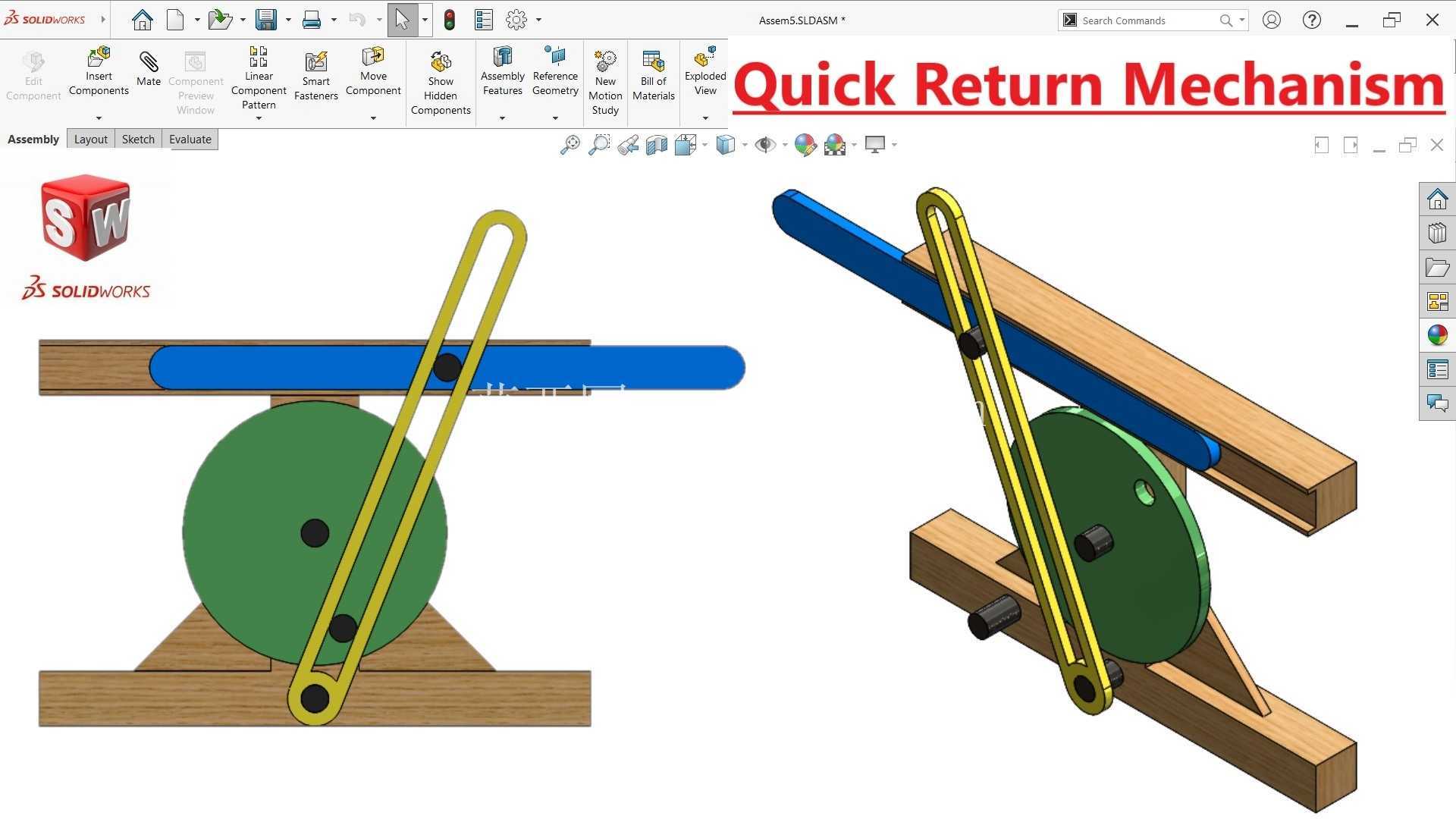

　　装配关系上需要重点核对三处配合：曲柄销与导槽之间是滑动接触，建模时要给销柱直径和槽宽留出合理间隙，槽的两端做圆弧封头并保证销柱在极限位置不顶撞；导杆下端铰点与曲柄轴心的水平、竖向定位必须准确，二者中心距直接影响运动学计算结果；滑枕与导轨之间建议采用面接触配合，蓝色杆件截面做成矩形以防止自身转动，铰接孔轴线与导轨方向保持垂直。

　　应用层面，这类机构除了用于机床主运动，在轻工自动化里也常被改造为快速送料、摆杆分拣、筛网驱动等装置的原型。把导杆输出端换成齿条齿轮，可把摆动转化为间歇回转；在滑枕上加装夹爪，就成为一台简易的步进推送机构。演示模型刻意采用木色机架与彩色运动件区分，曲柄、导杆、滑枕三色分明，运转时能清楚追踪动力传递路径：回转—摆动—直动，对于理解连杆机构如何实现运动形式转换、以及死点位置如何通过曲柄惯性越过，都有直观帮助。调试时若发现滑枕在两端有卡顿，多半是导轨平行度或铰点同轴度偏差所致，需要在装配环境里用干涉检查逐帧扫掠整个运动周期，确认销柱沿导槽全程贴合、导杆摆动范围内无任何零件侵入。
