螺旋锥齿轮精密三维结构设计

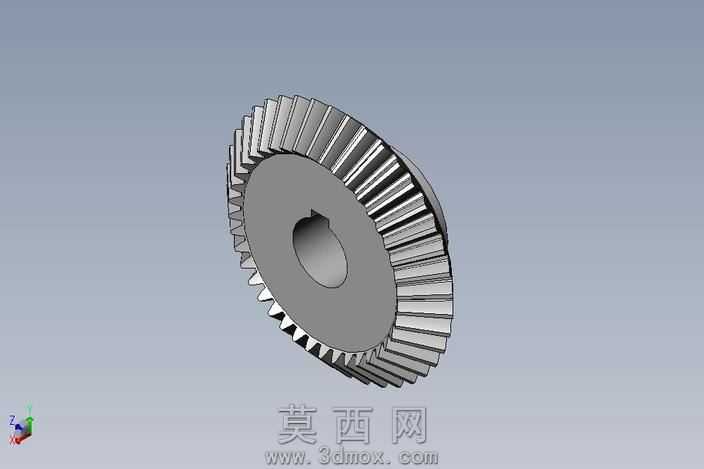

本作品为螺旋锥齿轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动零件的设计规范与精度要求。建模初期先梳理螺旋锥齿轮的核心参数逻辑，确定节锥角、齿宽、模数、螺旋角、齿数等关键设计参数，以回转体基础特征搭建齿轮的基体轮廓，通过拉伸切除特征完成中心轴孔与键槽的结构设计，保证轴孔与键槽的尺寸公差符合传动装配的配合要求。齿形部分是建模的核心难点，采用渐开线齿廓的参数化生成逻辑，结合螺旋锥齿轮的齿向螺旋角参数，通过扫描、阵列等特征操作完成全部轮齿的构建，每一个轮齿的齿面弧度、齿顶倒角、齿根过渡圆角都经过精细化调整，既保证齿形啮合的理论精度，也兼顾实际加工的工艺可行性。模型渲染阶段采用金属哑光材质模拟合金钢齿轮的真实质感，对齿面、轴孔内壁、端面等不同部位设置差异化的材质粗糙度参数，搭配均匀的环境光照与柔和的阴影效果，清晰呈现齿轮的立体结构与细节特征，轮齿的螺旋走向、端面的平整质感、键槽的棱角细节都得到直观展现。从结构设计来看，该螺旋锥齿轮用于相交轴之间的运动与动力传递，相比直齿锥齿轮具备重合度高、传动平稳、承载能力强的优势，中心带键槽的轴孔设计可实现与传动轴的周向固定，保证扭矩传递过程中的连接可靠性，均匀分布的轮齿可在啮合过程中逐步进入与退出啮合，有效降低传动冲击与运行噪音。整个建模过程严格遵循机械设计的标准流程，所有特征参数均可编辑调整，可直接用于后续的装配验证、运动仿真、有限元受力分析等工作，也可为同类型锥齿轮的设计优化、加工生产提供精准的三维模型参考。
