十字轴式万向联轴器铰接传动结构

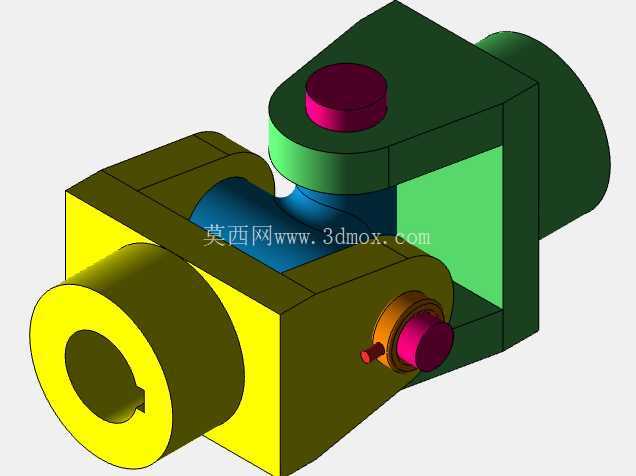

　　这套铰接传动结构围绕两轴存在夹角偏差时的扭矩连续传递需求展开，主体采用叉形接头、十字轴、销轴与端盖组合的典型万向节布局。现场布置里，主动端和从动端往往无法保持严格同轴：底盘传动系中，悬架跳动会让驱动桥输入轴与变速箱输出轴的相对角度持续变化；工业辊道、输送线在长期运行后，底座沉降或焊接机架变形也会带来小角度偏置；机器人关节、折叠机构和非标自动化设备里，还常需要在转动过程中主动改变轴间夹角。刚性联轴器在这类工况下会产生附加弯矩，使轴承发热、键槽松动，甚至造成轴系疲劳断裂，而万向节通过十字轴上两对互相垂直的回转副，允许两端叉头在一定锥角范围内自由摆动，从而把角度错位转化为铰接运动，保证扭矩不中断。

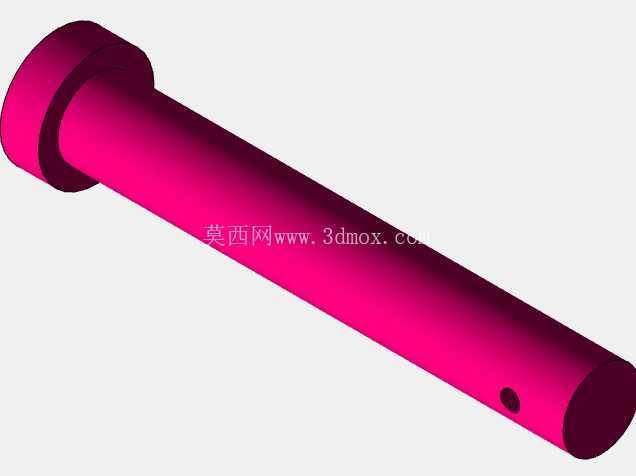

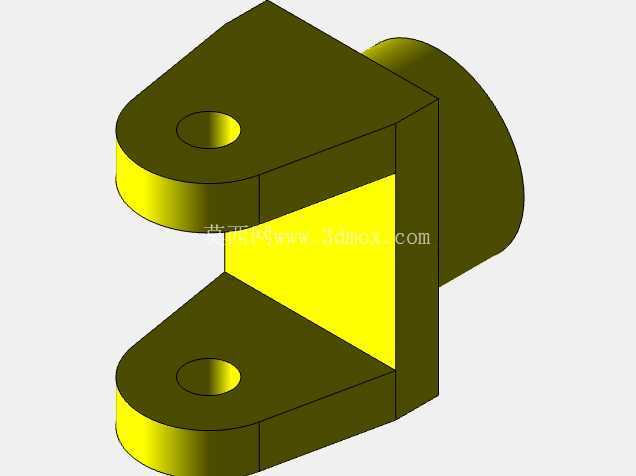

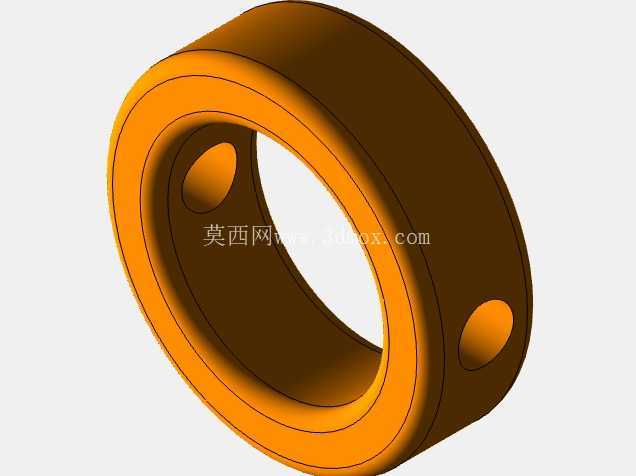

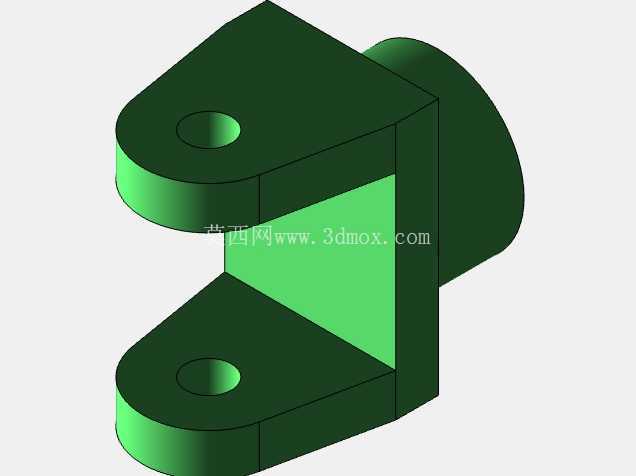

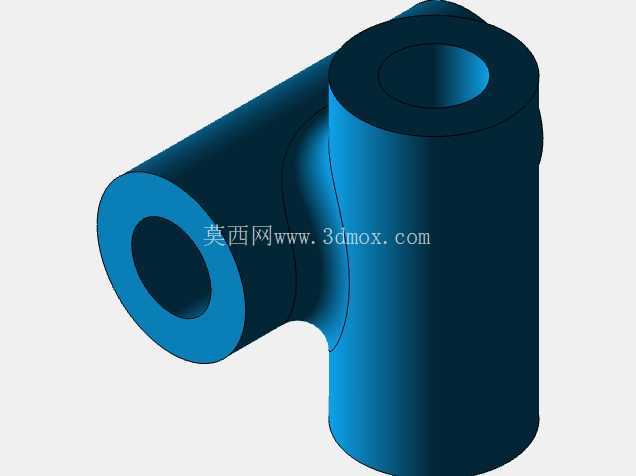

　　从结构细节看，两端叉头各有一对同轴销孔，分别套在十字轴的四个轴颈上；轴颈端部设置承压端盖和紧固件，约束十字轴轴向窜动，同时保留绕销轴的转动自由度。十字轴中心是整个机构的交汇点，两端轴的理论轴线都应穿过该点，这是万向节装配时最关键的对中要求：若两轴线交点偏离十字轴中心，转动中会产生周期性附加载荷，引起振动和冲击。模型中叉头与筒体、连接法兰做成一体，便于和外部轴系通过孔轴配合、键连接或法兰螺栓固定；销轴端盖外露，方便检修时拆解，检查轴颈磨损和润滑状态。实际设计时，叉头开口宽度、十字轴轴颈直径、销孔中心距共同决定许用扭矩和最大折角，轴颈越粗、中心距越大，承载能力越高，但外形包络也随之增大，需要在机架空间和强度之间折中。

　　建模过程中，先确定十字轴中心作为装配基准，再分别建立两端叉头的回转轴线；两条轴线在基准点相交，并按工况设定工作折角。叉头部分采用拉伸与切除组合成型，销孔与十字轴轴颈设为同轴配合，端盖贴合面与叉头侧面平行；紧固件位置按圆周均布或单侧压紧布置，保证拆装工具可达。运动验证时，应让一端叉头绕自身轴线旋转，观察另一端在夹角状态下能否连续跟随，并检查十字轴四个轴颈与销孔之间无干涉。需要注意的是，单个万向节在有夹角时具有不等速特性，从动端会产生周期性角速度波动；在汽车传动轴等要求平稳传动的场合，通常采用双万向节并按等速条件布置，使中间轴两叉头同相、两端夹角相等。选型和布置时还要校核最小与最大轴间距、折角极限、周边回转半径以及安装螺栓的操作空间，避免叉头摆动时碰擦机架或护罩。整体结构紧凑、承载适应性强，适合在传动系统概念设计、机构运动分析和教学演示中作为铰接传动方案使用。
