外啮合齿轮式液压油泵结构设计

　　这套外啮合齿轮泵结构面向低压至中压液压供油场景，常见于小型液压站、机床润滑回路、工程机械辅助油路、轻工设备夹紧系统以及教学演示台架。它的核心作用是把原动机输入的旋转机械能转化为液压油的压力能，通过密闭容腔的周期性变化完成吸油与压油，为后续油缸、马达、润滑点提供稳定流量。

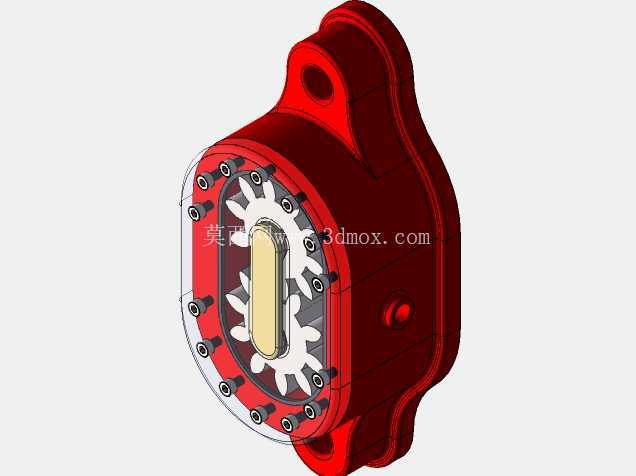

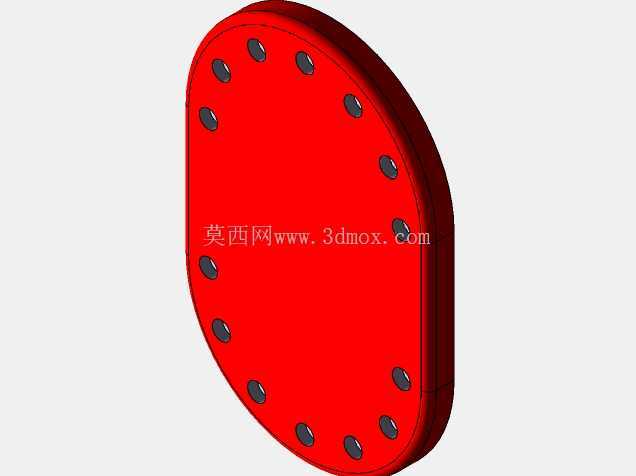

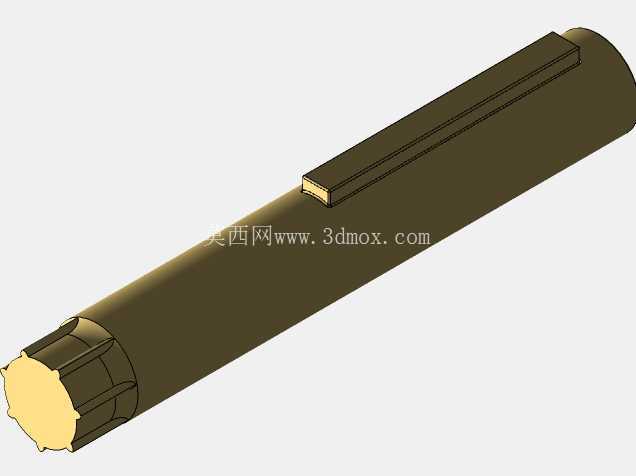

　　从结构布置看，模型采用一对参数一致的渐开线圆柱齿轮作为核心工作元件，主动齿轮通过平键与输入轴连接，从动齿轮随啮合关系同步回转。齿轮被包容在泵体与前后端盖形成的密闭腔体内，齿顶圆与泵体内孔、齿轮端面与端盖之间均保留受控微小间隙：间隙过大会造成内泄漏增加、容积效率下降，间隙过小则在热膨胀和油膜厚度变化时出现刮擦、卡滞甚至烧蚀。端盖结合面沿圆周布置多颗紧固螺钉，用于把端盖均匀压合在泵体上，保证结合面密封压力一致，避免高压侧油液沿结合面外泄。

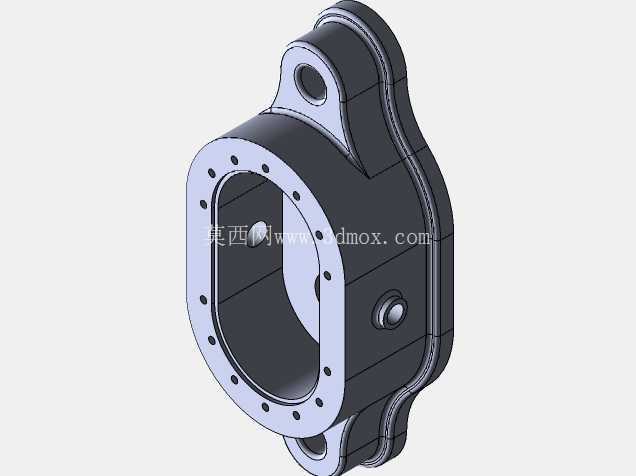

　　泵体外形并非简单圆筒，而是根据齿轮包络圆、进出油道、安装耳板和螺栓空间进行一体化成型。上部带孔耳板用于穿装固定螺栓，下部对应位置也形成支撑结构，使泵在机架上安装时受力闭合，减少悬臂振动。外形轮廓围绕齿轮腔向外平滑过渡，既保证壁厚均匀，也避免铸造或加工过程中出现应力集中。侧向圆形工艺凸台可对应油口、堵头或定位结构，具体接口形式可在整机布置时按管路方向调整。

　　工作过程中，齿轮脱开啮合的一侧形成局部真空，油箱油液在大气压作用下进入吸油腔；随着齿谷把油液沿泵体内壁带到压油侧，齿轮重新啮合使容腔减小，油液被挤压进入压力油路。该原理决定了齿轮泵结构紧凑、抗污染能力较强、对油液清洁度敏感度低于多数柱塞泵，适合成本敏感、维护条件有限的场合。其流量与齿轮模数、齿宽、齿数和转速直接相关，脉动特性则受齿数影响：齿数增多可降低流量脉动，但相同外形下排量会减小，因此设计时需要在排量、脉动和体积之间折中。

　　三维建模时，齿轮齿廓、轴孔、键槽、端盖螺钉孔和密封面需要保持严格的装配关系。主动轴与从动轴的中心距是整泵的关键尺寸，它同时决定齿轮啮合侧隙、齿顶与泵体间隙以及端盖轴承孔位置。若中心距偏差过大，会出现啮合冲击、困油加剧或内漏增大；端盖轴承孔同轴度不良，则会造成轴回转阻力增大和偏磨。模型中透明端盖区域可直观展示齿轮啮合、键连接和螺钉分布，便于在方案评审时检查运动干涉、拆装顺序和密封边界。

　　安装边界方面，需重点核对泵体外形包络、耳板孔位、输入轴伸出长度、轴径与键槽规格，以及吸压油口相对方向。泵组与电机或减速机构连接时，应保证联轴器对中，避免径向载荷直接作用在齿轮轴上；进出油管通径不应小于泵体油道，吸油侧尤其要控制阻力，防止吸空、气蚀和噪声增大。周围空间还需预留端盖螺钉拆装、齿轮副检查以及管路扳手操作位置，不能只按静态外形预留间隙。

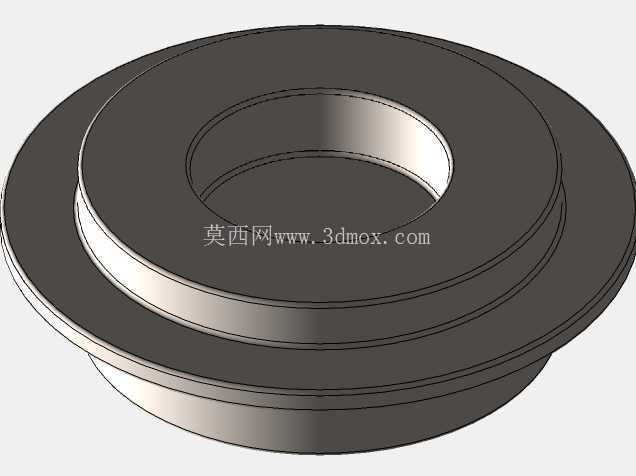

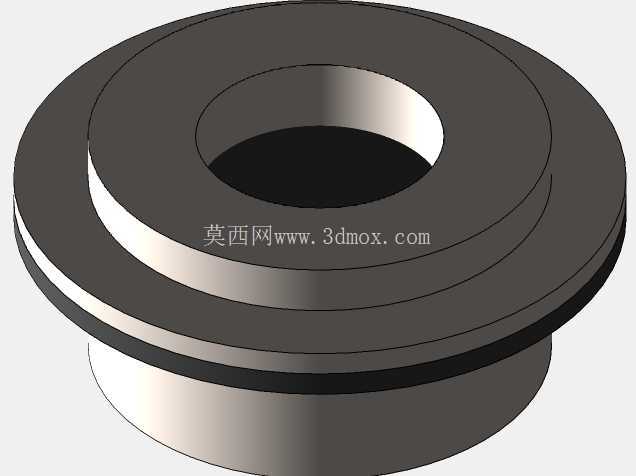

　　在实际选型与结构深化中，还应结合额定压力、转速范围、油液黏度和工作温度确定齿宽、间隙等级及密封形式。低压润滑工况可放宽部分间隙以改善工艺性，持续压力供油则需加强端盖刚性、轴套支撑和卸荷槽设计。困油现象通常通过在端盖或侧板上开设卸荷槽缓解，使封闭油液在体积变化时能够与吸压油腔适时连通，从而降低振动和噪声。整体来看，该模型把齿轮泵的工作原理、壳体成型、轴系连接和安装固定关系完整呈现，既可作为液压元件结构设计参考，也可用于设备布局校核、装配工艺分析和教学实训。
