扳手配套Lexair弹簧夹头结构设计

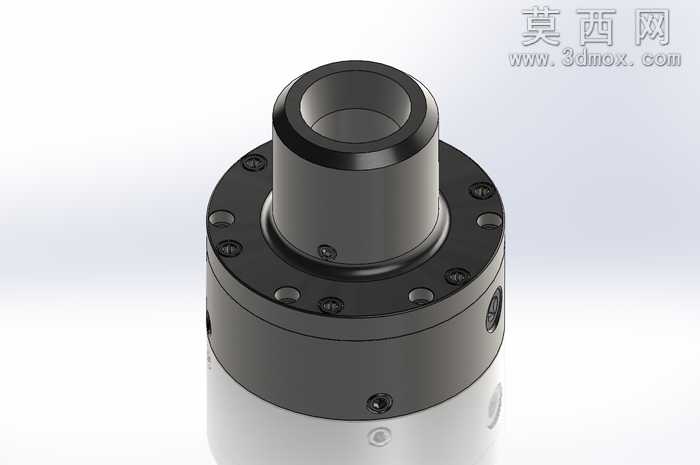

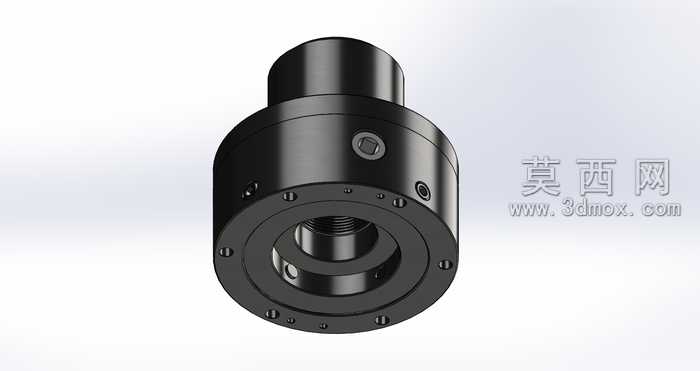

本作品为适配扳手使用的Lexair弹簧夹头三维建模作品，建模过程严格参考Lexair官方公开的72149型号产品外部特性参数开展，整体采用自顶向下的设计思路完成全结构搭建。建模阶段首先完成夹头主体基准轴与基准面的创建，以中心轴线为装配基准，依次构建上部圆柱导向段、中部法兰连接段、下部夹持段的基础轮廓，针对法兰盘上均匀分布的紧固螺丝孔、定位销孔，采用圆周阵列特征完成排布，确保孔位的角度公差与实际产品保持一致，所有孔位的沉头结构、螺纹收尾细节都做了精细化还原，避免简化特征导致的装配干涉问题。材质与渲染环节，针对夹头不同部件的材质特性做了区分设置：主体夹持与导向部分采用高碳合金钢材质，渲染时赋予金属磨砂质感，调整反射参数还原热处理后的金属哑光色泽；法兰连接段做发黑处理，材质设置为低光泽度的黑色金属质感，表面添加细微的纹理表现氧化层的粗糙触感；紧固螺丝采用标准不锈钢材质，调高反光度表现金属亮面效果，整体渲染采用柔和的工作室光源，多角度打光避免金属表面出现过曝死白，清晰呈现各部件的轮廓边界与装配关系。结构设计上，夹头内部设计了16条均匀分布的纵向缝槽，形成有缝夹套结构，该结构可在锁紧作用力下产生均匀的弹性形变，实现对扳手部件的高精度同轴夹持，缝槽的宽度、深度参数经过反复校核，既保证夹持时的形变量满足装夹需求，又避免形变过大导致夹头出现疲劳断裂问题；法兰端的多螺丝锁紧结构可提供均匀的锁紧压力，保证夹头与安装基座的连接刚性，避免加工过程中出现夹持偏移。建模过程中配套的标准螺栓模型参考McMaster-Carr标准件库的对应规格创建，所有标准件的尺寸参数均符合行业通用标准，可直接用于装配模拟、工程图导出以及后续的加工工艺模拟，模型各特征之间保留完整的参数化关联，使用者可根据实际使用需求调整夹头的内孔直径、法兰盘尺寸、缝槽数量等参数，快速衍生出适配不同规格扳手的夹头变体，整个模型无碎面、无重叠特征，几何拓扑结构完整，可兼容多数主流三维软件的导入与编辑操作。
