与桶配套组合式水轮机三维结构设计

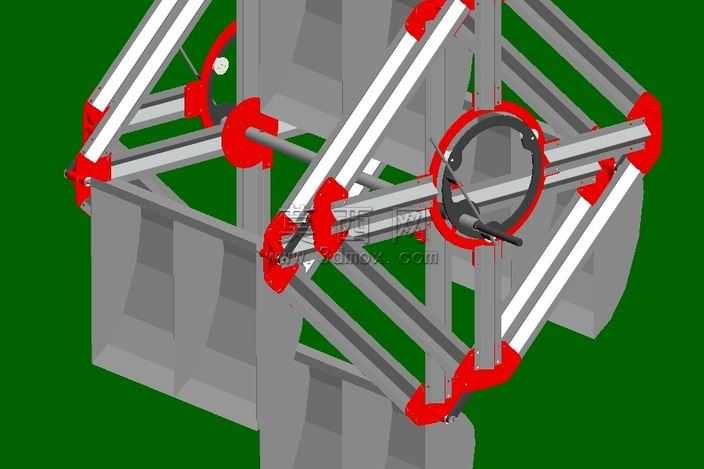

本作品为与桶配套使用的组合式水轮三维结构，建模阶段采用参数化设计思路，先搭建整体空间框架基准，以正交分布的多根型材杆件作为核心支撑骨架，每根杆件的长度、安装角度、连接点位均经过尺寸约束，确保整体框架的结构对称性与受力均衡性。轮体部分采用环形基体设计，在环形轮缘上均匀设置多组拨水构件，拨水构件的曲面弧度经过反复调整，能够在水流冲击下最大化获取动能，减少水流滑脱造成的能量损耗。轮体与支撑框架的连接部位设计有带红色标识的定位固定组件，这类组件既承担轮轴的径向定位作用，也能在长期转动过程中限制轮体的轴向窜动，保证转动过程的稳定性。框架与桶体的衔接部位做了适配性结构设计，预留的安装贴合面能够与桶壁实现紧密配合，无需额外复杂改装即可完成水轮与盛水容器的组装。材质渲染阶段，支撑框架采用哑光金属灰材质模拟钢制型材的质感，表面添加细微的磨砂纹理还原真实金属加工后的表面状态；轮体拨水部位采用深灰色硬质工程塑料材质，突出构件的耐磨属性；连接固定组件采用亮红色材质，既起到视觉区分作用，也能直观展示关键连接点位的分布。整体结构采用模块化拆分设计，支撑框架、轮体组件、固定连接件均可独立拆分，方便后续对单个构件进行参数调整或结构优化，转动副部位预留了合理的装配间隙，模拟真实工况下的转动配合状态，避免构件之间出现运动干涉。设计过程中重点考量了水轮与桶体的适配性，整体尺寸经过比例缩放适配常规盛水桶的内部空间，既保证水轮有足够的拨水行程，也不会因尺寸过大出现卡滞问题，轮体上设置的配重结构经过重心校准，确保水轮在水流冲击下能够平稳连续转动，不会出现偏载卡顿的情况。
