车床配套自动上下料机械手结构设计

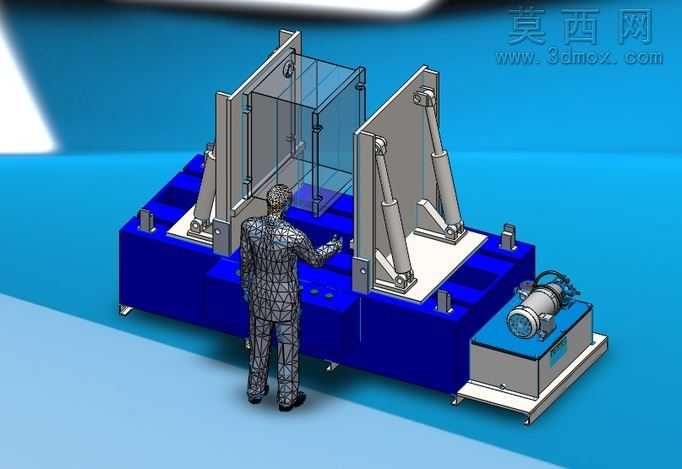

本套三维模型为车床配套使用的自动上下料机械手，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业生产的加工装配尺寸进行1:1还原，建模过程中严格遵循机械设计的公差配合要求，对运动部件的活动间隙、安装基准面都做了精准的参数约束，可直接导出工程图用于实际生产参考。渲染阶段采用工业蓝作为设备基座的主色调，搭配银灰色金属材质模拟机架、气缸等金属加工件的表面质感，透明亚克力材质模拟设备的安全防护围挡，同时添加了标准人体模型作为尺寸参照，直观展现设备的实际占地规模与操作空间尺度，渲染光影采用柔和的工业环境光，清晰呈现各部件的结构层次与装配关系。从结构设计来看，整套设备分为基座承载单元、双工位料框翻转单元、取料机械手单元、控制与动力单元四个部分：底部蓝色基座采用焊接机架结构设计，预留了标准的设备安装地脚孔，保证设备运行的稳定性；双工位料框采用气动撑杆驱动翻转结构，可实现料框的倾斜定位，方便人工补料与机械手取料；取料执行端采用两个三爪气缸分别完成夹取料件与上料送件的动作，所有动作逻辑完全匹配普通车床的加工节拍，可实现料框装满后自动完成取料、送料、待料的全流程作业，无需人工干预。设计思路上参考了国外成熟的车床自动化上下料结构，摒弃了复杂的多轴机器人方案，采用低成本的气动执行元件组合实现自动化功能，整体结构紧凑、维护方便，适合中小型机械加工企业的普通车床自动化改造，模型中完整保留了气动管路的排布走向、电气控制箱的安装位置、真空发生装置的集成布局，所有运动副均添加了合理的装配约束，可直接用于运动仿真验证动作逻辑，也可作为机械设计相关人员学习自动化上下料结构的参考案例，帮助设计者快速掌握车床配套自动化设备的设计思路与结构排布要点。
