80克装NUVO品牌香皂外形结构设计

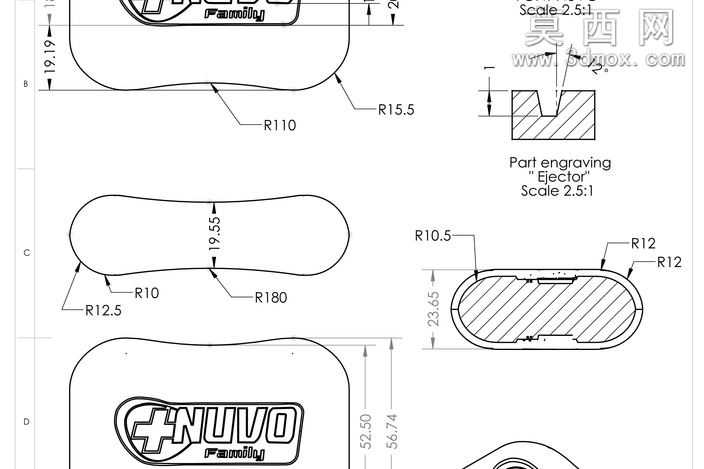

本作品为80克规格香皂的三维结构设计模型，建模过程严格遵循工程图纸标注的尺寸参数，依托三维建模软件完成全参数化构建，确保每一处轮廓、圆角、厚度都与设计要求完全匹配。建模初期首先梳理皂体的整体轮廓逻辑，主体采用流畅的长条形弧面造型，外轮廓分别设置R110、R15.5的大弧度圆角过渡，侧边搭配R10、R12.5、R180的多段圆弧衔接，完全贴合手持握持的人体工学弧度，避免生硬棱角带来的使用不适感。皂体厚度方向设置19.55mm的主体尺寸，侧边剖面为带R10.5、R12圆角的椭圆弧结构，厚度尺寸23.65mm，保证皂体放置稳定的同时，兼顾使用时的贴合手感。模型表面预留品牌标识雕刻区域，按照2.5:1的比例设置“NUVO”品牌字样的浮雕结构，同时配套设计顶出部位的雕刻细节，雕刻槽的深度、宽度都严格匹配图纸标注的局部放大尺寸，确保后期开模生产时标识清晰、脱模顺畅。材质设置上模拟日常香皂的细腻哑光质感，渲染时调整材质的漫反射、粗糙度参数，还原皂体温润的视觉效果，同时对边缘圆角处做光影优化，直观呈现皂体的顺滑轮廓。结构设计上充分考虑香皂的生产与使用需求，整体造型无倒扣结构，便于注塑或皂体压制成型后的脱模工序，各部位的壁厚均匀一致，避免生产过程中出现缩水、变形等问题；弧面过渡的设计也能减少使用过程中的棱角磕碰损耗，延长香皂的使用寿命。设计过程中反复核对各部位的尺寸链，从整体外轮廓到局部雕刻细节，所有圆弧半径、长度、厚度参数都与工程图纸一一对应，确保模型的工程实用性，可直接用于后续的模具开发、产品打样环节，为80克规格香皂的量产提供精准的三维数据支撑。
