不锈钢凸轮从动轴承结构三维设计

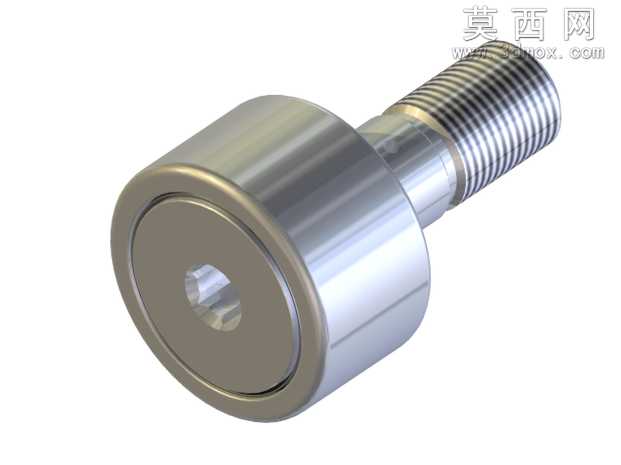

本作品为不锈钢凸轮从动件的三维建模设计，建模过程中严格遵循机械零件设计的公差配合规范，先通过草图绘制完成螺栓杆部、滚轮主体、内圈滚道、端面内六角孔的轮廓绘制，对各段轴径、螺纹参数、滚轮外径、滚道曲率进行精准尺寸约束，保证各部分尺寸符合凸轮从动轴承的安装使用标准。建模阶段采用回转特征完成主体轴与滚轮的基础实体构建，通过扫掠特征生成杆部的精密外螺纹，对螺纹牙型角、螺距、牙底圆弧进行细节还原，保证螺纹部分的结构真实性；针对滚轮与杆身的配合间隙，通过装配约束模拟实际的滚动配合结构，还原内部滚道的接触形态，同时对端面的内六角驱动孔进行拉伸切除，精准还原孔的深度与对边尺寸，符合实际安装时的工具配合要求。材质渲染阶段，整体赋予不锈钢金属材质，对滚轮外圆面、杆部螺纹面、端面分别调整粗糙度参数，外圆工作面设置较低的粗糙度值呈现高光亮面的金属质感，螺纹牙底、内六角孔内壁适当提高粗糙度值，还原零件机加工后的真实表面质感，同时添加金属环境反射效果，让不锈钢材质的冷硬金属质感得到充分呈现。结构设计上，该凸轮从动件集成了螺栓安装杆与滚动滚轮结构，杆部的外螺纹用于机构的安装固定，端部的内六角孔方便安装时的拧紧操作，滚轮部分可绕杆身自由转动，在凸轮机构中作为从动件与凸轮轮廓接触，将凸轮的回转运动转化为从动件的往复运动，不锈钢材质的选用让该零件具备优异的防锈耐腐蚀性能，可在潮湿、有腐蚀介质的工况环境下长期稳定工作。建模过程中对零件的所有棱边添加了符合机加工工艺的微小倒角，避免锐边应力集中的同时还原真实零件的加工细节，对滚轮与杆身的衔接处做了退刀槽结构的还原，符合机械加工的工艺要求，整体模型结构完整，细节还原度高，可用于凸轮机构的运动仿真演示、机械设计教学展示、非标自动化设备的机构虚拟装配等场景，能够直观展现凸轮从动轴承的结构特点与工作形态。
