八旋翼共轴双桨无人飞行器结构设计

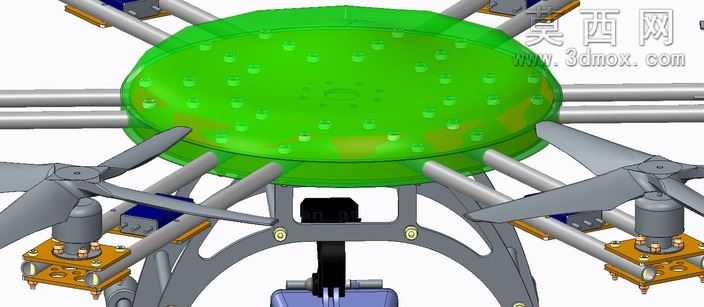

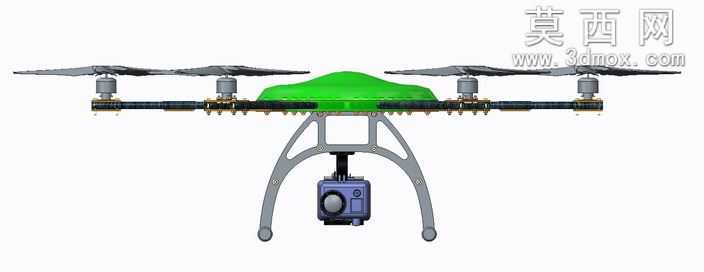

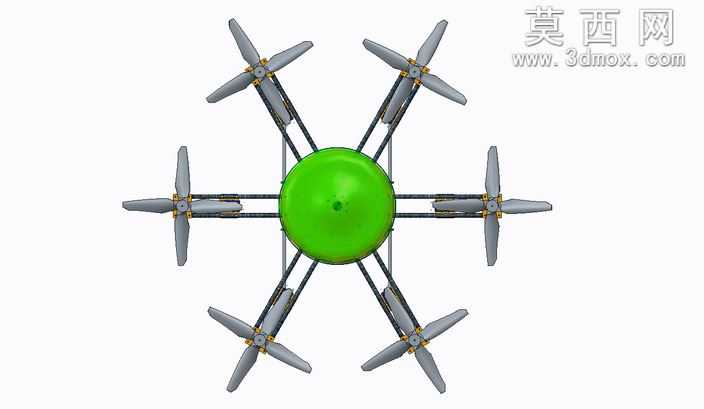

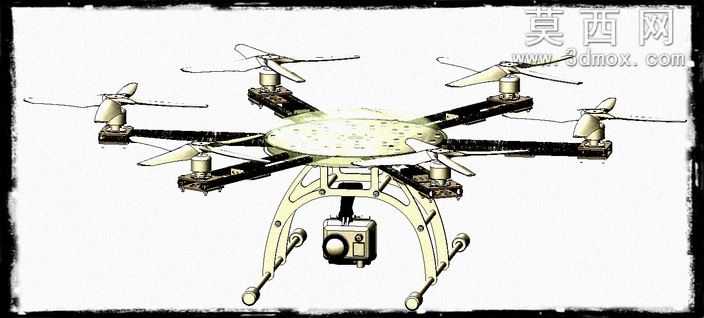

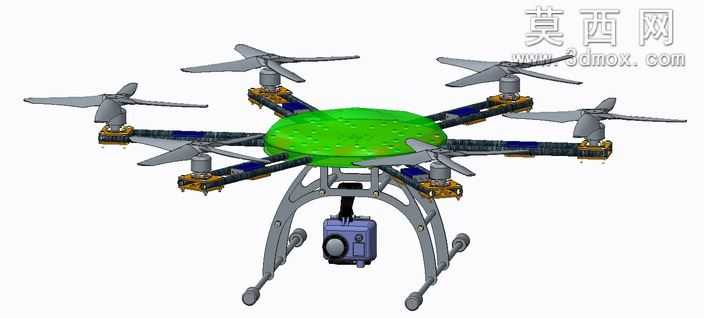

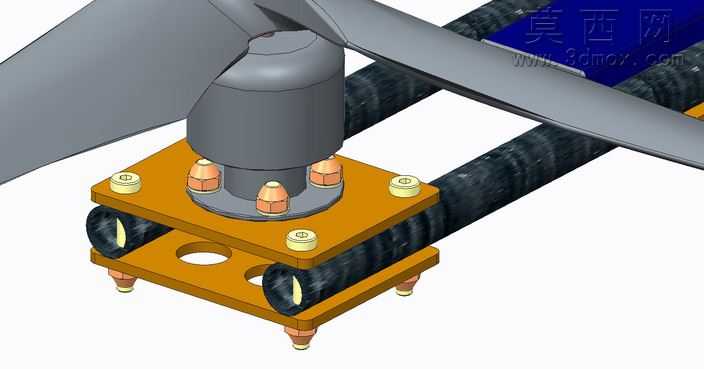

本作品为八组共轴双桨动力单元组成的多旋翼无人飞行器三维建模作品，整体采用中心对称式布局设计，核心机身为亮绿色半球形一体化舱体结构，在建模阶段通过曲面放样、抽壳等特征完成舱体的封闭结构设计，既预留了飞控板、电池、信号接收模块的内置安装空间，也通过圆润的曲面造型降低飞行过程中的空气阻力。八组机臂以中心舱体为原点呈放射状均匀排布，每根机臂采用碳纤维质感的管状结构建模，通过装配约束与中心舱体的安装座精准对位，机臂末端设置上下双层动力安装位，每层安装位固定一组三叶螺旋桨动力单元，螺旋桨桨叶采用翼型曲面建模，还原真实航模桨叶的气动外形，桨毂部分做了细节化的装配结构设计，可清晰呈现电机与桨叶的连接固定逻辑。建模过程中对整机的装配干涉做了全面校验，确保每一组螺旋桨旋转时不会与相邻机臂、其他桨叶产生碰撞，上下层桨叶的转向相反设计也在模型的结构逻辑中有所体现，可直观展示共轴双桨抵消反扭矩的布局原理。材质渲染阶段，中心舱体赋予高光亮面的绿色塑料材质，模拟轻量化注塑外壳的质感，机臂赋予哑光黑色碳纤维纹理材质，还原航模机臂的高强度轻量化材质特性，螺旋桨桨叶赋予半哑光的灰色工程塑料材质，金属连接件部分赋予金属拉丝质感，不同材质的区分让整机结构层次清晰可辨。设计思路上，该八旋翼共轴布局相比常规四旋翼拥有更强的动力冗余，单组动力单元故障时仍可维持姿态稳定，中心半球形舱体的设计兼顾了气动效率与内部空间利用率，放射状机臂布局让整机重心完全落在中心轴线上，保障飞行姿态控制的精准度，整体模型完整还原了多旋翼无人机从中心舱体、机臂支撑结构到动力单元的全部分件结构，可用于航模结构参考、飞行器原理演示等场景。
