富士SL-7X规格卢皮放大镜三维建模设计

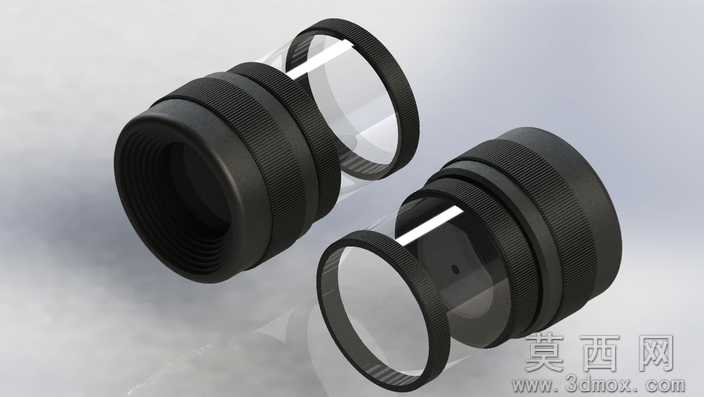

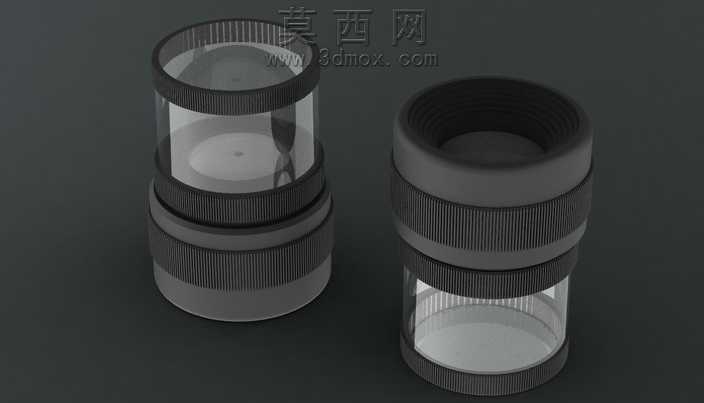

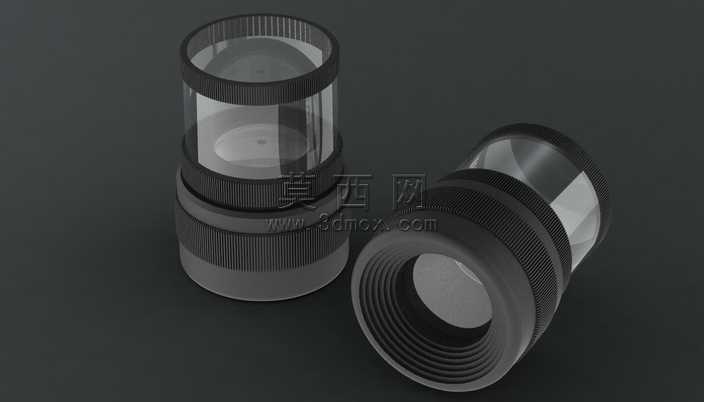

本次三维建模作品为富士SL-7X规格卢皮手持放大镜，建模阶段以实物测绘的尺寸参数为基准，在三维软件中先完成整体轮廓的草绘搭建，通过旋转、拉伸、切除等基础特征命令构建出产品的主体结构，再对细节部分进行精细化处理。首先针对镜身的多层防滑滚花结构，采用阵列结合纹理映射的方式还原真实的握持触感区域，滚花的间距、深度均参考实物比例设置，保证外观还原度；中部的透明视窗部分，单独构建曲面实体，通过调整曲面的曲率参数匹配光学镜片的安装弧度，确保镜片与镜身的装配间隙控制在合理公差范围内，还原产品的装配逻辑。镜身的分层结构设计上，区分了顶部防护圈、中部透明观测段、底部调焦连接段三个核心部分，各段之间的衔接台阶做了微小的倒角处理，避免尖锐棱角的同时还原实物的注塑工艺特征。渲染阶段采用哑光深灰塑料材质作为镜身主体材质，调整材质的粗糙度参数还原防滑橡胶圈的磨砂质感，透明视窗部分使用高透光光学玻璃材质，设置合适的折射率与反射参数，模拟真实玻璃的光线折射与环境反射效果，场景内采用柔和的侧上方打光，突出镜身的层次结构与滚花细节，阴影设置为软阴影，避免生硬的阴影遮挡产品细节。设计过程中重点还原产品的手持握持 ergonomics 特征，镜身的直径、分段长度均参考真实手持放大镜的握持尺寸设置，底部的内螺纹连接结构做了完整的特征还原，可直接用于后续的结构验证与3D打印样件制作，整体模型的面数经过优化处理，在保证细节精度的同时兼顾文件的通用性，可适配不同三维软件的导入使用需求，材质分层清晰，便于后续根据需求调整不同部件的材质表现，完成的渲染图能够清晰展示产品的外观形态与结构细节，可用于产品展示、结构参考等场景。
