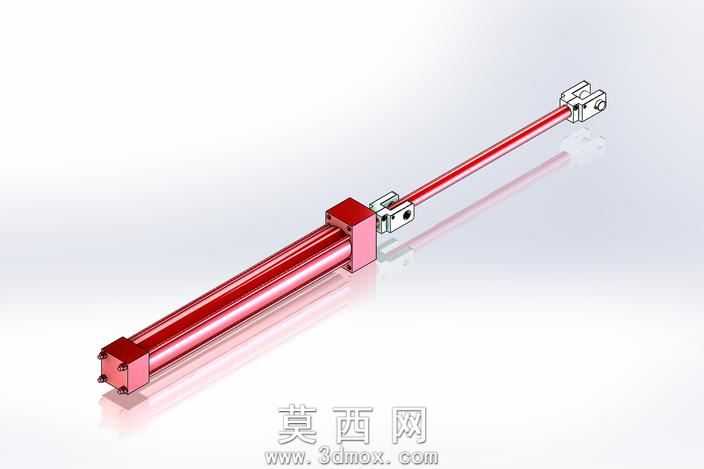

双耳环安装式拉杆液压缸三维结构设计

本模型为双耳环安装形式的拉杆式液压缸，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循液压元件设计规范，完整还原了拉杆液压缸的全部核心结构。模型包含缸筒、前后端盖、四根拉紧螺栓、活塞组件、活塞杆、杆端耳环、缸筒端耳环、密封安装槽、油口接口等全部细节结构，各部件间的装配约束完全符合实际装配逻辑，可实现活塞杆沿缸筒轴向的伸缩运动仿真，能够直观展示液压缸的工作行程与运动范围。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：缸筒与活塞杆表面采用抛光金属材质，模拟液压缸镀铬杆与精镗缸筒的高光金属质感，还原金属表面的反光与折射效果；端盖、拉杆、耳环部件采用哑光钢材材质，表现结构件的金属磨砂质感；密封件位置采用橡胶材质表现，通过不同的材质色彩与粗糙度区分不同功能部件，让整体渲染效果层次分明，结构辨识度高。结构设计上采用经典的四拉杆锁紧结构，通过四根对称布置的拉杆将前后端盖与缸筒压紧固定，该结构具备加工难度低、装配便捷、承压能力稳定的特点，广泛应用于中低压液压传动场景；两端采用耳环铰接安装形式，可适配存在一定摆动角度的安装工况，避免安装过程中出现别劲、卡滞问题，降低侧向力对活塞杆密封的磨损；活塞杆与活塞的连接位置、端盖与缸筒的配合位置均预留了标准密封件的安装空间，符合常规液压缸的密封设计逻辑，可直接用于液压系统原理演示、安装布局校核、结构参考设计等场景。建模过程中对各零件的尺寸比例做了合理优化，既保证结构特征完整清晰，又避免了不必要的细碎特征导致模型冗余，整体模型结构干净，特征树逻辑清晰，各零件可单独拆分编辑，方便使用者根据自身需求调整行程、缸径、杆径等核心参数，适配不同的使用场景需求。
