三轴数控铣床初始结构三维设计方案

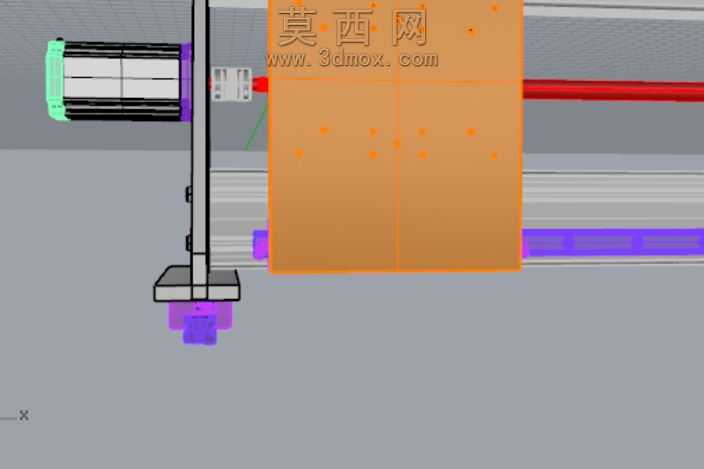

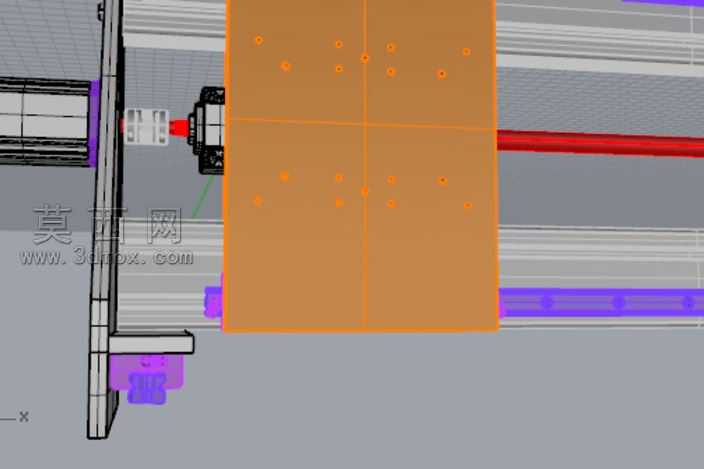

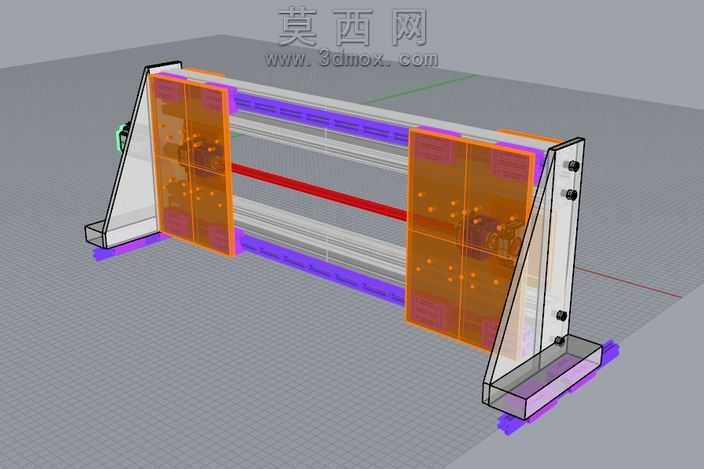

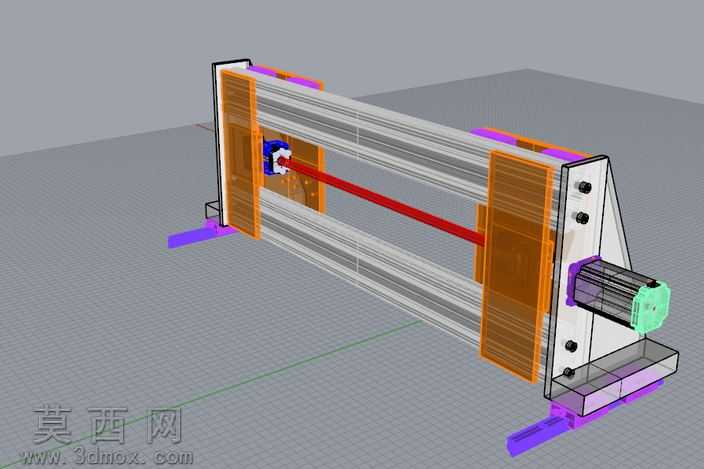

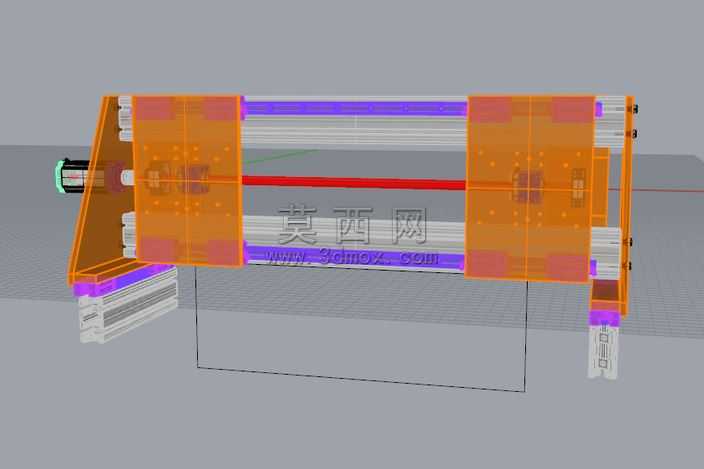

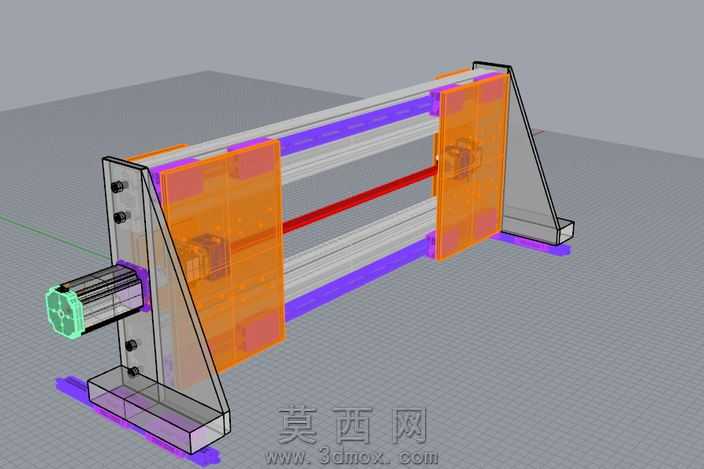

本作品为三轴数控铣床的初始结构三维建模方案，整体建模过程围绕机床核心运动逻辑展开，首先搭建双侧立式支撑机架作为整体承载基础，机架采用透明半透材质进行渲染表现，清晰展现内部的安装位与支撑筋结构，便于直观观察机架的受力布局与装配空间。建模过程中优先完成X轴向传动导轨的布局，两根平行的线性导轨沿机架横向布置，导轨配套的滑动座采用半透明紫色材质区分，明确标识运动副的安装位置与滑动行程范围。Y轴向运动模组搭载于X轴滑座之上，两块橙色半透明护板覆盖于运动模组外侧，既标识出Y轴的运动防护区域，也通过半透效果展现内部的丝杠传动与滑块连接结构，红色的传动丝杠沿Y轴轴向贯穿布置，清晰呈现传动链路的走向。主轴安装座位于传动结构的前端，采用绿色半透明材质单独区分，明确标识出主轴的装夹位置与动力输出端的朝向，直观展现刀具安装位与加工区域的对应关系。整体建模严格遵循300×950毫米的幅面维度要求，各部件的装配间隙、运动行程预留都按照初始设计的尺寸比例进行还原，材质渲染上通过不同透明度、不同色彩的区分方式，将机架结构、传动部件、防护部件、功能安装位进行清晰的视觉划分，无需拆解模型即可快速理解各部分的结构功能与装配关系。设计思路上优先保障核心运动轴的布局合理性，先确定三轴的运动行程范围与支撑结构的刚度匹配，再逐步完善各部件的连接细节，初始版本重点呈现整体的结构框架与传动逻辑，为后续的细节优化、零部件选型、外壳防护设计提供直观的三维参考基础，建模过程中对各运动副的配合位置做了明确的标识，便于后续开展运动仿真与干涉检查工作。
