工业安装固定用异形加工组件结构

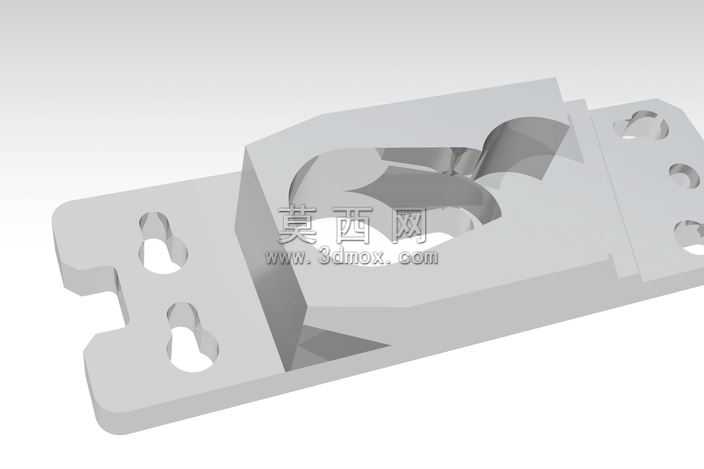

该加工组件采用三维参数化建模方式完成整体结构设计，建模过程中以实际机械安装场景的功能需求为核心导向，先完成整体轮廓的草绘布局，通过拉伸、切除、倒角等基础特征命令搭建主体框架，再针对局部功能结构做精细化特征处理。组件主体为一体化成型的基座式结构，左侧设置两组对称的葫芦形安装孔位，可实现快速挂装与位置微调，适配不同安装间距的固定需求，孔位边缘做了圆角过渡处理，避免安装过程中应力集中导致的结构开裂。中部为带异形镂空型腔的凸起支撑结构，镂空区域采用流线型曲面过渡设计，在保证结构整体刚性的前提下有效降低组件自重，型腔内壁做了等壁厚处理，适配后续配套零件的嵌入安装，凸起结构与底部平板之间设置了三角形加强筋结构，大幅提升支撑部位的抗弯折、抗形变能力。右侧延伸出带两个圆形沉孔的安装耳板，沉孔设计可让固定螺栓完全埋入构件表面，避免螺栓凸起影响后续零件装配。整体模型渲染采用哑光银灰色金属材质，模拟铝合金机加工后的表面质感，渲染过程中调整了环境光与反射参数，清晰呈现各部位的结构轮廓与边角细节，所有配合面均预留了合理的机加工公差，可直接对接后续的数控加工生产流程。设计过程中反复校核了各安装孔位的同轴度、支撑面的平面度参数，确保组件在实际装配中能够与配套零件精准契合，同时兼顾了结构强度与轻量化需求，适合作为自动化设备、小型机械装置的安装固定基座使用，整体结构无冗余设计，每一处几何特征都对应明确的安装、支撑或连接功能，符合机械加工零件的设计规范。
