弹簧式安全泄压阀门结构三维设计

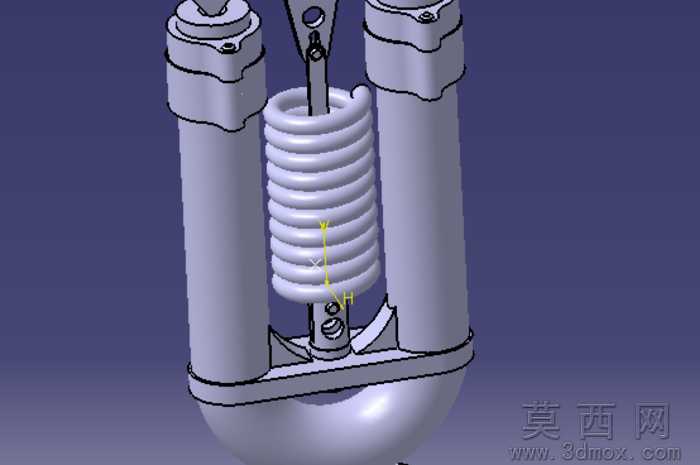

本作品采用CATIA软件完成全参数化三维建模，整体围绕弹簧式安全阀门的核心功能结构展开设计，建模过程严格遵循机械设计的尺寸配合规范，对每一处零件的装配公差都做了对应参数约束，确保模型可直接用于后续的结构验证与工程出图。模型主体由两侧对称的支撑立柱、中部螺旋压缩弹簧、底部U型阀座、顶部阀杆联动结构以及连接紧固件组成，在建模阶段对螺旋弹簧做了精准的螺旋线扫掠处理，弹簧节距、丝径、有效圈数均参照常规安全阀门的参数设定，弹簧两端的磨平结构也做了细节还原，保证弹簧与上下支撑座的贴合面完全匹配。两侧支撑立柱采用等径圆柱结构建模，底部与U型阀座做了一体化的圆角过渡处理，避免应力集中的结构缺陷，立柱顶部设置了带安装孔的端盖结构，端盖与立柱通过同轴约束完成装配，端盖上的紧固螺栓也做了简化的实体建模，还原真实的装配逻辑。中部阀杆贯穿弹簧中心，顶部设置了联动吊耳结构用于外接触发机构，阀杆底部与阀瓣做了刚性连接设计，阀瓣与阀座的密封面做了锥面配合处理，能够保证阀门闭合状态下的密封性能。渲染阶段采用了金属哑光材质模拟阀体的铸钢质感，弹簧部分采用亮面金属材质区分零件属性，背景选用深紫色纯色背景突出模型主体结构，通过定向光源打光凸显零件的轮廓与装配层次，将内部的弹簧联动结构清晰展现。设计思路上围绕安全阀门的泄压工作逻辑展开，当管路内部压力超过设定阈值时，介质压力推动阀瓣向上压缩弹簧，带动阀杆抬升实现介质泄放，压力回落至安全值后弹簧复位推动阀瓣闭合，整个结构的运动行程在建模时做了参数化预留，可通过修改弹簧刚度、阀瓣直径等参数适配不同压力等级的使用场景，模型各零件均可单独拆分编辑，方便后续做有限元受力分析、运动仿真以及工程图导出，完整还原了弹簧式安全阀门的核心结构与工作原理，可作为阀门设计学习、结构参考的三维素材使用。
