雅马哈TZR250 3XV二冲程发动机气缸

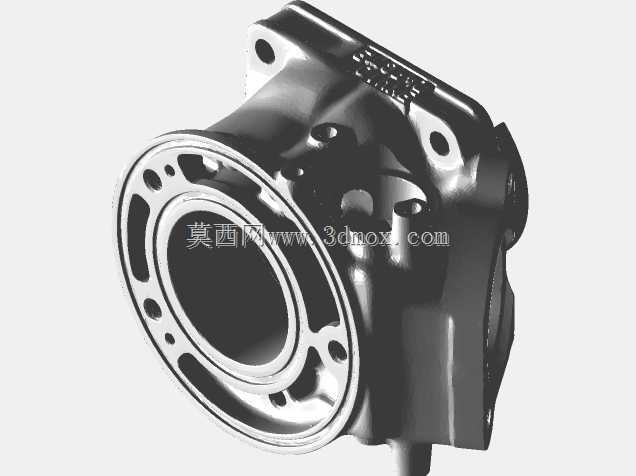

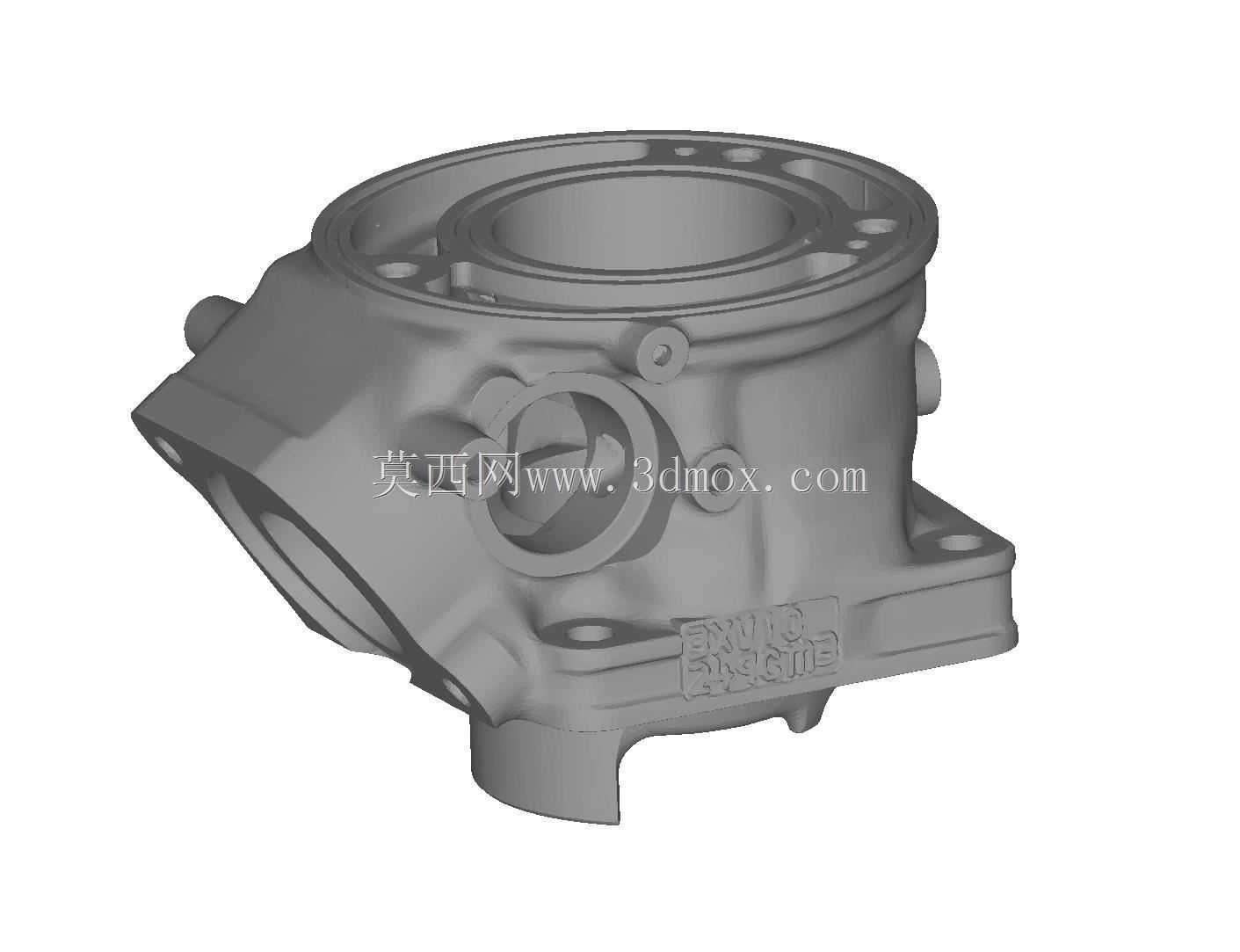

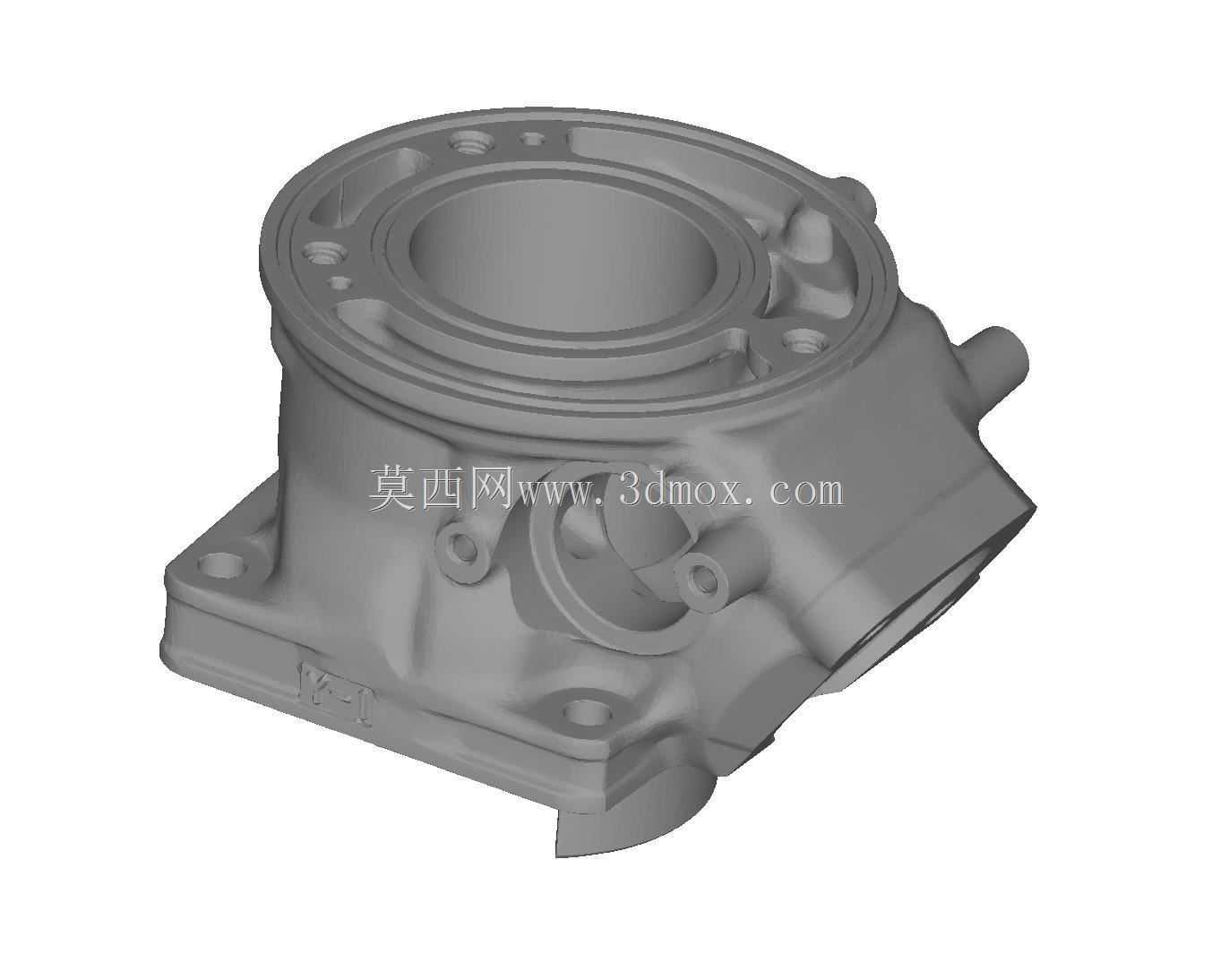

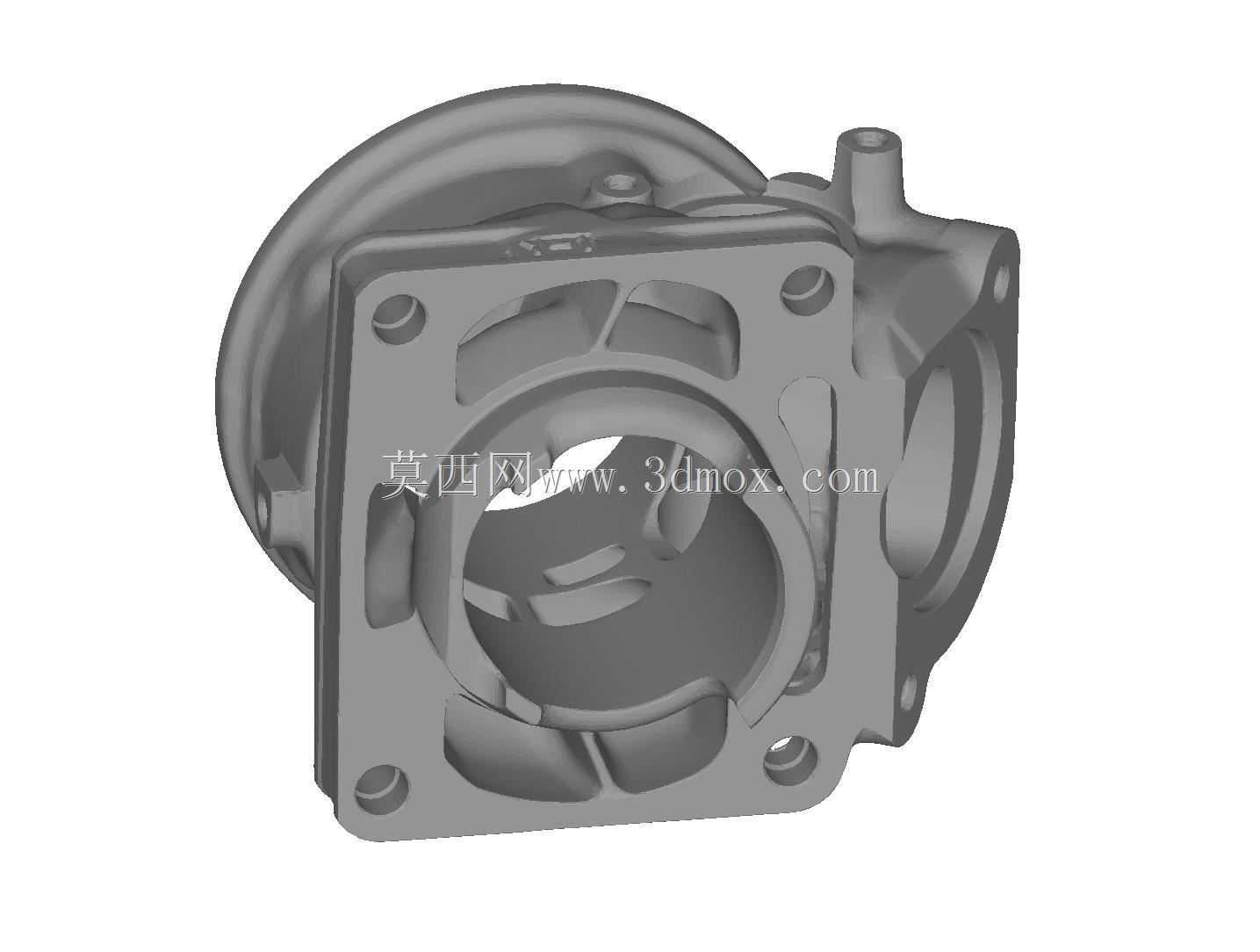

　　这款气缸是适配雅马哈TZR250 3XV车型的二冲程发动机核心部件，作为二冲程动力单元的核心承压构件，其结构设计直接决定了发动机的压缩比、换气效率与动力输出上限。从三维扫描获取的结构来看，该气缸采用一体化铸造成型的缸体结构，外壁集成了多组散热鳍片，鳍片的排布角度与间距经过针对性优化，能够在车辆高速行驶时引导气流形成顺畅的散热通道，避免高负荷工况下缸体温度过高导致的热衰减、活塞卡滞等故障。缸体上部的法兰面加工有均匀分布的螺栓孔，用于与气缸盖实现刚性密封连接，孔位的位置度公差直接影响缸垫的密封性能，若孔位偏差超过0.1mm，在高压缩比工况下极易出现燃气泄漏、冷却液渗漏等问题。

　　缸体侧面预留的接口分别对应进气道、排气道与扫气通道，二冲程发动机的扫气效率直接决定了动力输出的平顺性与燃油利用率，该缸体的扫气道内壁采用光滑过渡的曲面设计，能够减少混合气流动过程中的阻力，让新鲜混合气能够更充分地填充燃烧室，同时将燃烧后的废气尽可能彻底排出。缸体下部的安装基座带有定位销孔与固定螺栓位，用于与曲轴箱实现精准定位对接，安装面的平面度要求控制在0.05mm以内，确保结合面不会出现机油渗漏、曲轴箱压力异常等问题。

　　从实际应用场景来看，这类气缸主要用于大排量二冲程运动摩托车的动力系统，在赛道竞速、山路驾驶等高负荷工况下，缸体需要承受每分钟数千次的活塞往复摩擦，以及燃烧室内最高超过1000℃的瞬时高温，因此缸体内壁通常会镀覆耐磨合金层，降低活塞环与缸壁的摩擦系数，延长部件的使用寿命。在逆向开发与配件复刻场景中，这类高精度三维扫描数据能够帮助结构工程师快速还原缸体的所有曲面特征与安装尺寸，无需对原厂部件进行破坏性测量，即可完成替换配件的建模与生产验证。

　　建模过程中需要重点关注缸体内径的圆度、圆柱度公差，以及各安装接口的同轴度要求，这些参数直接决定了装配后发动机的运行稳定性，若缸体内径圆度偏差过大，会导致活塞环密封失效，出现缸压不足、动力下降、烧机油等故障。此外，缸体外部的各类传感器安装位、管路固定座的位置也需要与原车数据完全匹配，避免后续装配时出现部件干涉、无法安装的问题。对于改装场景而言，基于该扫描模型可以针对性调整缸径尺寸、扫气道角度，实现发动机动力输出特性的调整，满足不同赛道的动力需求，调整过程中需要同步考虑缸壁厚度的强度冗余，避免扩缸后缸体强度不足导致的开裂故障。
