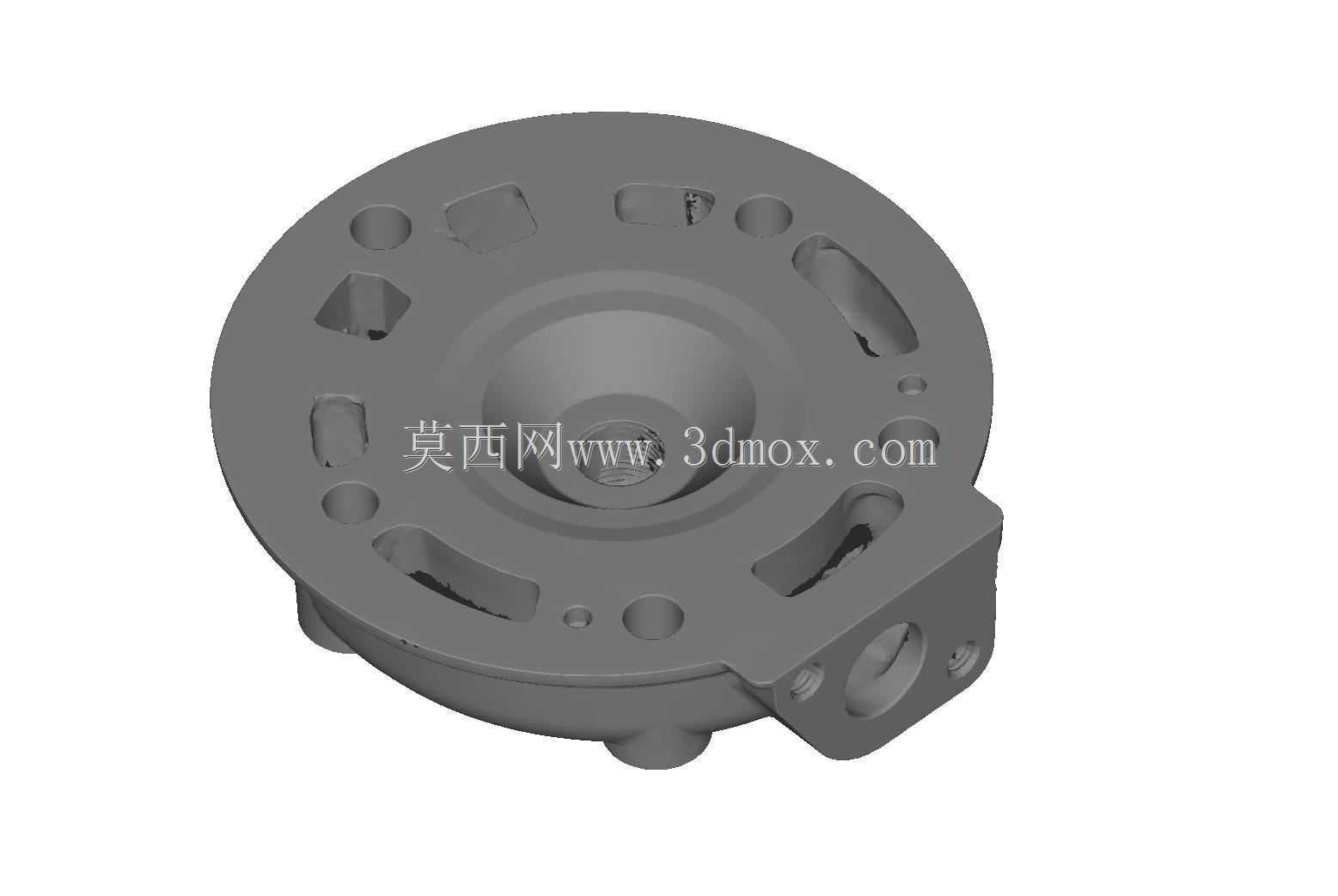

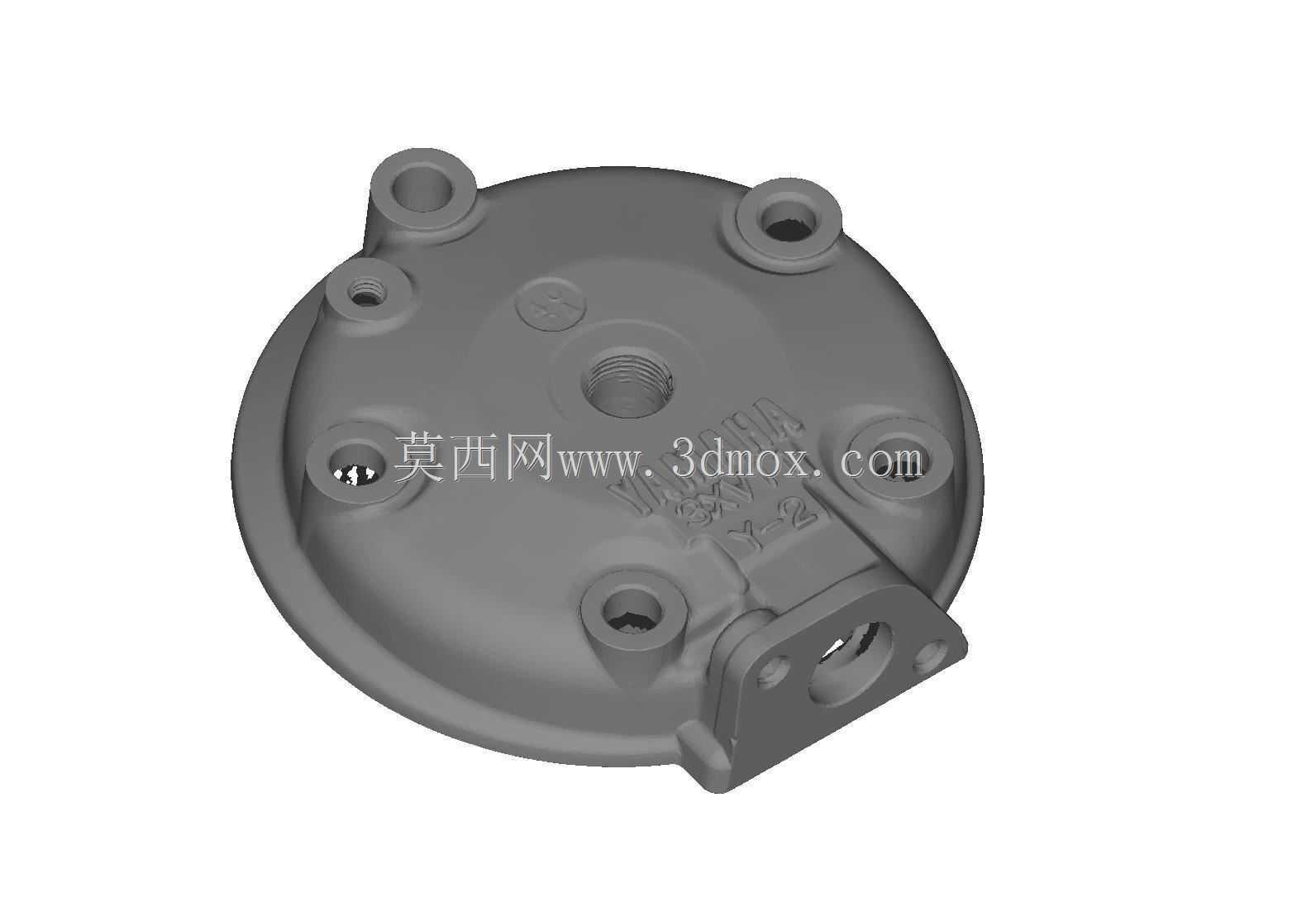

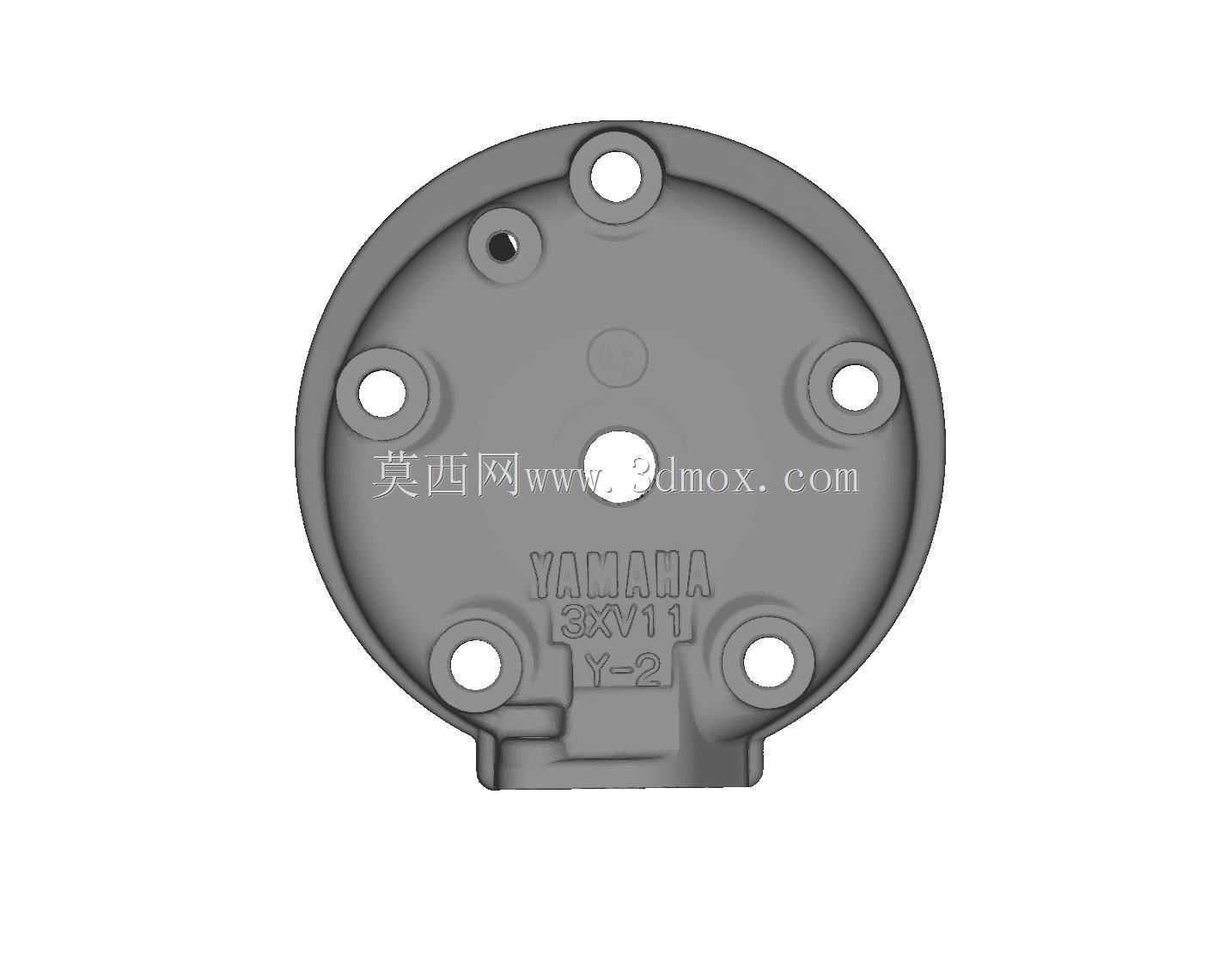

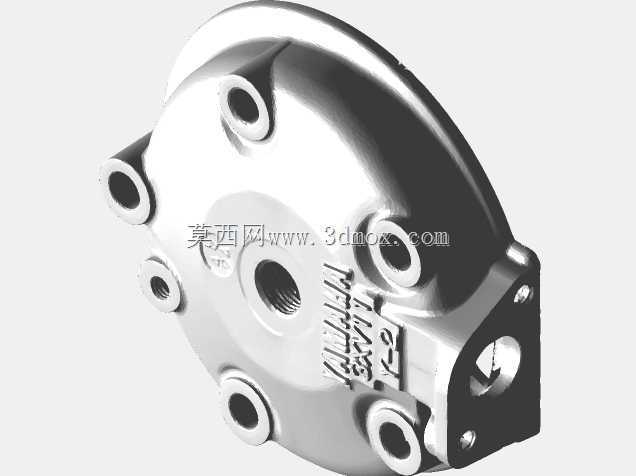

雅马哈TZR250摩托车气缸盖三维扫描逆向模型

　　这款气缸盖是两冲程运动摩托车发动机的核心承压部件，对应雅马哈TZR250 3XV系列动力单元，日常主要应用于民用运动摩托维修、赛道改装复刻、老款车型配件逆向开发场景，不少玩经典两冲车的从业者都碰到过原厂配件断供、副厂件尺寸偏差导致压缩比不对的问题，这类扫描模型能直接解决配件测绘的精度痛点。从实际装车功能来看，气缸盖直接封盖气缸上端面，和缸体、活塞共同围成燃烧室，两冲程机型的气缸盖还要兼顾扫气气流的导向、燃烧室热量的快速导出，这款原厂件的燃烧室轮廓是经过原厂动力标定的，曲面弧度直接影响压缩比、点火后火焰传播路径，稍有偏差就会出现动力下降、爆震甚至拉缸的问题。

　　从扫描还原的结构来看，整个端盖采用圆形主体布局，周向均匀布置6个安装通孔，孔位的位置度、端面平面度是安装适配的核心边界，安装时螺栓按照对角顺序紧固后，要保证盖体和缸体结合面完全贴合，不能出现局部间隙导致漏气漏水。盖体下端伸出的定位凸台，和缸体上端的定位止口是间隙配合，装配时凸台完全嵌入缸体止口内，起到径向定位作用，避免安装错位导致燃烧室偏心。盖体表面铸有原厂的型号标识位，除了基础的品牌标识外，还有对应的机型编码、铸造批次标记位，这些结构在逆向建模时都做了完整保留，方便复刻件做原厂外观匹配。

　　设计层面，这款原厂气缸盖采用了偏心燃烧室布局，配合半球形燃烧室轮廓，能适配两冲程发动机的扫气气流走向，让新鲜混合气在燃烧室内形成合理的涡流，提升燃烧效率，盖体的壁厚是渐变设计，燃烧室区域壁厚稍厚，承受燃烧爆发压力的能力更强，外围安装区域壁厚适当减薄，控制整体重量。安装边界方面，所有安装孔的孔径、孔距都和原厂缸体完全匹配，不需要二次扩孔或者修磨就能直接对位，结合面的平面度控制在0.05mm以内，装配时配合原厂气缸垫就能实现可靠密封，不会出现漏气、渗液的问题。散热鳍片的布局是顺着车辆行驶时的迎风方向设计的，车辆行进时气流能顺着鳍片间隙快速流过，带走燃烧室传递到盖体的热量，避免高负荷运转时缸头温度过高导致动力衰减。

　　对于做老车修复的从业者来说，这类扫描模型不需要自己拆件测绘，直接基于扫描数据做结构优化或者直接开模复刻，能节省大量的测绘时间，也能避免手工测绘带来的尺寸误差，尤其是燃烧室的曲面轮廓，手工测量很难还原完整的弧度数据，三维扫描获取的点云数据能完整还原原厂的曲面精度，不管是做CNC加工定制改装缸盖，还是做铸造复刻原厂配件，都能直接作为基础数模使用。另外盖体上预留的传感器安装孔、水道孔的位置也完全和原厂一致，装配时对应的水温传感器、水道堵头都能直接原位安装，不需要额外调整位置，周边和车架、油箱覆盖件的间隙也和原厂状态一致，装车后不会出现和周边部件干涉的问题。
