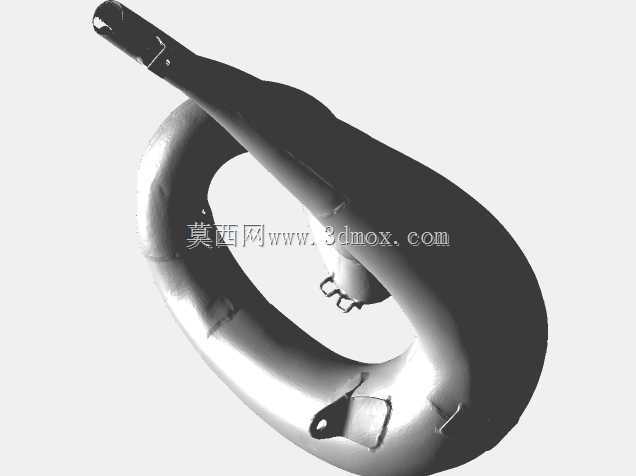

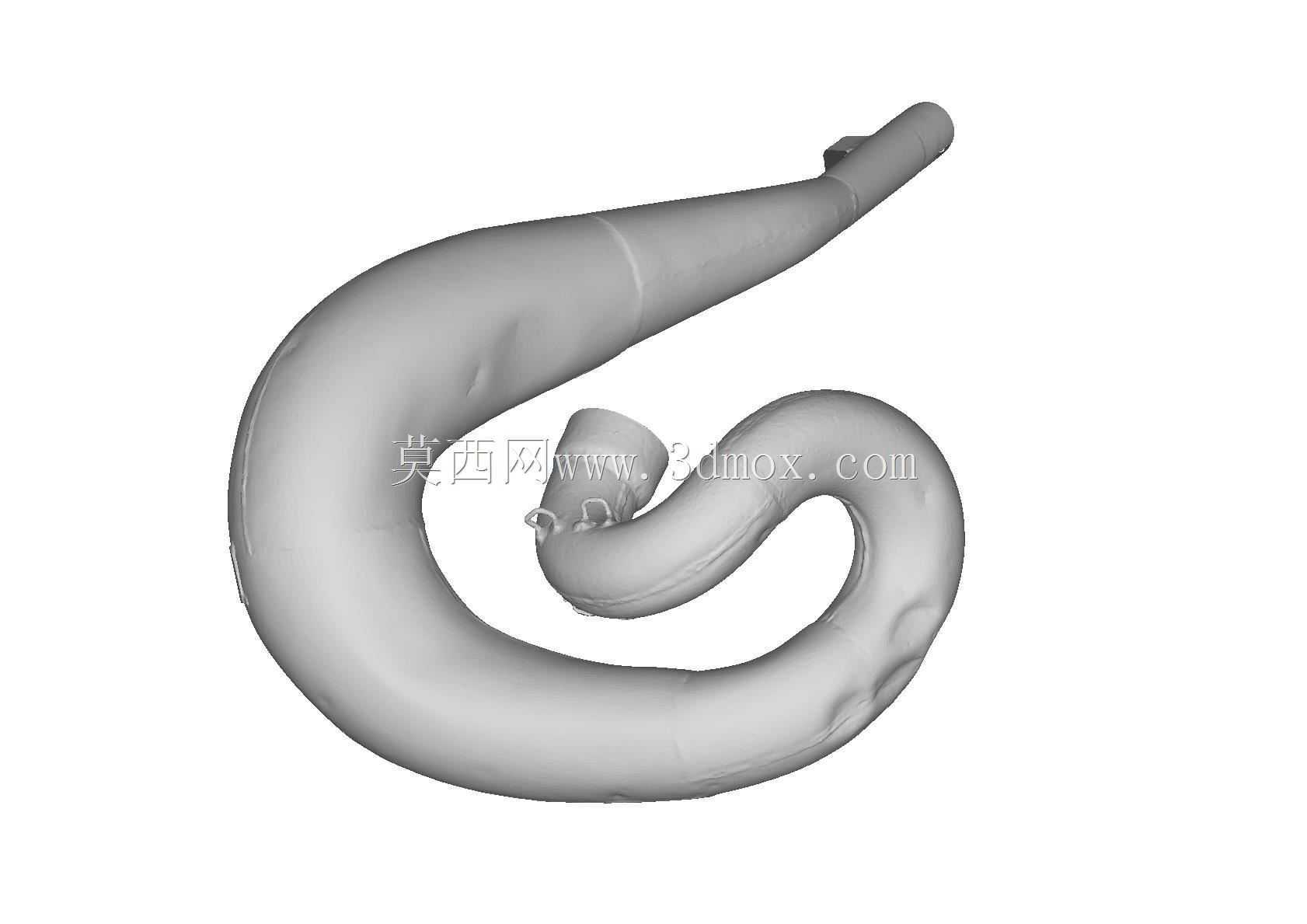

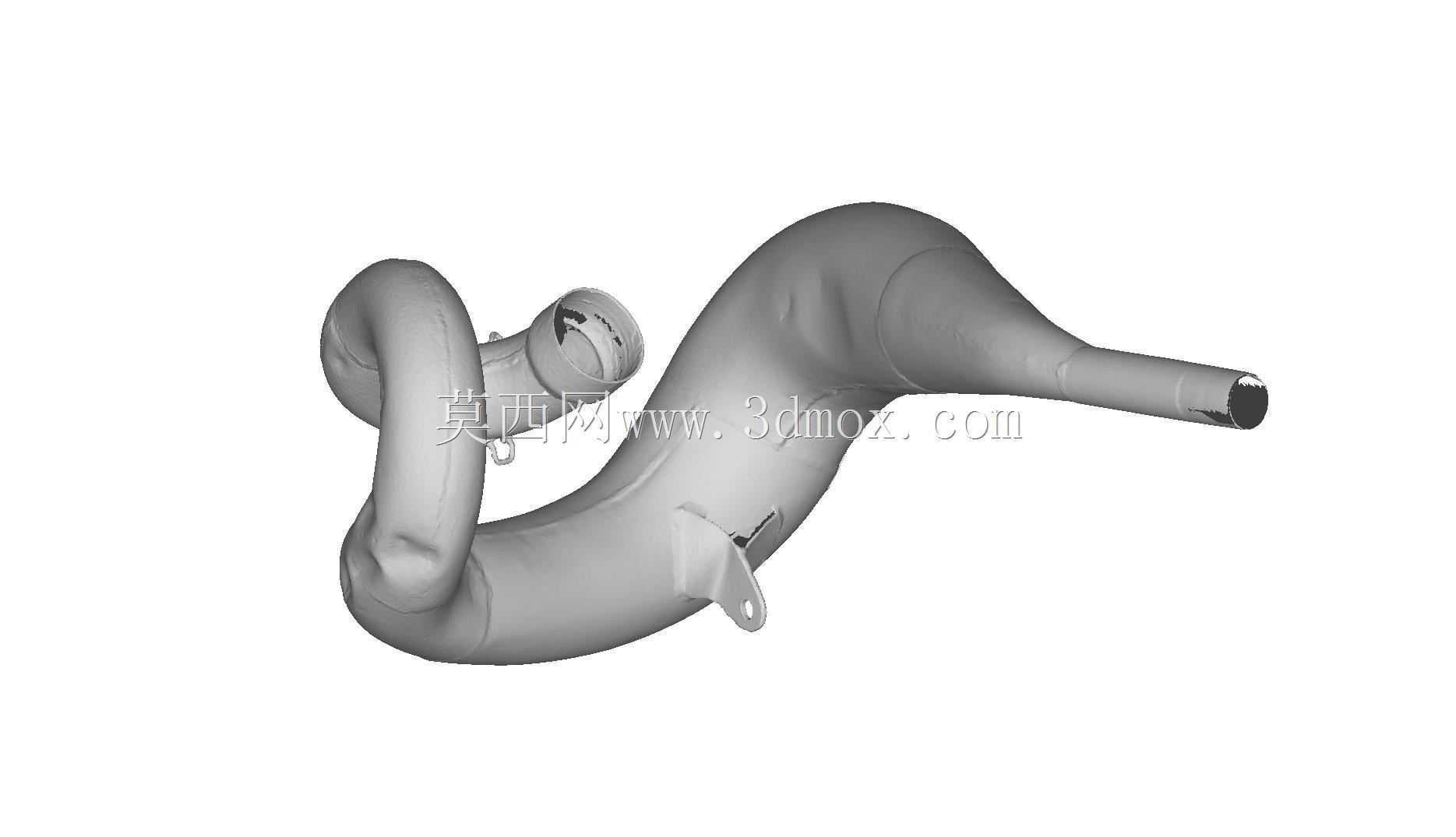

本田CR500赛车PC排气管三维扫描数模

　　二冲程越野赛车的排气系统设计，直接决定了动力输出区间的扭矩特性与高转功率上限，这款适配本田CR500的PC排气管，是基于实车三维扫描逆向得到的高精度数模，能够为越野赛车改装、排气系统性能优化、零部件替换生产提供精准的几何参考。从实际赛事应用场景来看，越野赛道的非铺装路面起伏大、飞跳冲击强，排气管不仅要承担发动机废气导出的核心功能，还要承受持续的振动冲击、泥水侵蚀以及高温工况下的结构形变，因此其外形的螺旋式蜗卷结构并非单纯的造型设计，而是经过多轮赛道测试优化的膨胀腔结构，利用二冲程发动机的排气脉冲效应，在特定转速区间形成回压，帮助气缸完成扫气过程，提升混合气填充效率，这也是大排量二冲程越野赛车能够爆发强劲低扭的核心结构设计之一。

　　从安装边界来看，这款排气管的进气端接口严格匹配CR500发动机的排气口法兰尺寸，安装孔位的相对位置、密封面的平面度都通过扫描数据完整还原，不需要额外做适配修改即可完成对位安装；整体的蜗卷走向完全避让了赛车的后摇臂运动行程、后减震器的压缩回弹空间以及车架的主梁结构，即使在飞跳落地后减震全压缩、后摇臂摆到极限位置时，排气管也不会与周边部件发生运动干涉，这一点在越野赛车的改装设计中尤为重要，很多自制排气往往只考虑了静态安装位置，忽略了动态行程下的间隙预留，很容易在激烈驾驶时出现磕碰开裂的问题。

　　从结构特性来看，排气管的壁厚分布经过扫描数据的网格优化，既保留了原部件的曲面曲率特征，又控制了整体的重量，膨胀腔的各段管径变化、蜗卷的曲率半径都是匹配CR500的500cc排量二冲程发动机的排气脉冲频率设计的：靠近排气口的渐扩段能够让高温废气快速膨胀降压，中间的蜗卷腔体能够让排气脉冲形成反射波，在排气口关闭前反射回气缸，阻止新鲜混合气随废气排出，尾段的渐缩段则控制排气流速，保证全转速区间的排气顺畅度，不会出现低转扭矩不足或者高转排气堵塞的问题。

　　在实际的改装与维修场景中，这款扫描数模可以直接用于排气管的复刻生产，不管是采用碳钢焊接、钛合金轻量化制作还是碳纤维尾段包覆，都可以基于这个数模展开曲面展开、工装夹具设计，不需要反复对实车进行尺寸测量，能够大幅缩短改装件的开发周期；同时对于赛车维修场景来说，很多老款CR500的原厂排气已经停产，配件获取难度大，基于这个扫描数模进行逆向生产的替换件，能够完美匹配原车的安装位置，不会出现改装排气常见的位置偏移、固定点错位的问题。

　　从设计思路的角度来说，这种螺旋蜗卷式的排气结构，相比传统的直列膨胀腔排气，能够在有限的车身空间内拉长排气路径，不需要把排气管做得很长就能达到需要的膨胀腔容积，避免了排气管伸出车体外过多在越野穿越时被石块、土坡磕碰损坏的问题，同时蜗卷结构的自身刚性更好，相比长直段的排气，在受到冲击时更不容易出现共振开裂，固定吊耳的位置也通过扫描完整还原，吊耳的安装角度、橡胶缓冲块的安装位都和原车一致，能够有效过滤发动机传递到排气管的振动，降低长时间高负荷工况下的结构疲劳风险。

　　在三维建模的实际应用中，这款扫描数模的曲面质量经过网格减面优化，保留了所有关键的安装特征与曲面曲率，既可以直接用于3D打印制作工装检具，也可以在此基础上进行二次优化，比如调整膨胀腔的容积来适配不同改装程度的发动机动力输出特性，或者增加氧传感器安装位来适配电喷改装的需求，数模的曲面连续性能够满足后续的结构修改、工程出图的要求，不需要重新进行大量的曲面重构工作，能够为结构设计从业者节省大量的逆向测绘时间。
