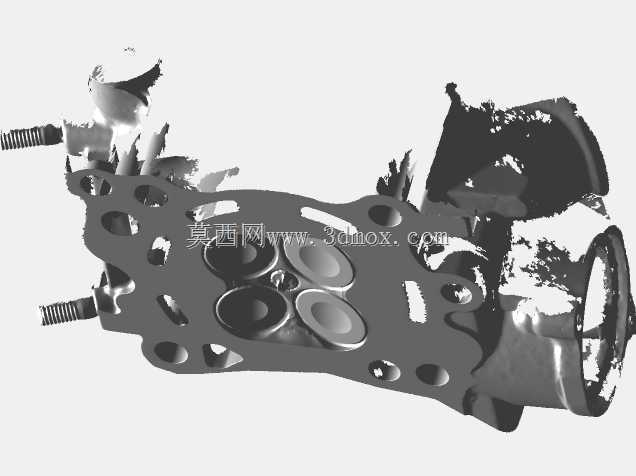

雅马哈R6带阀门气缸盖段逆向结构

　　该结构对应大排量运动摩托车发动机的气缸盖带气门装配区段，是内燃机配气机构与燃烧室的核心承载部件，日常应用场景覆盖摩托车动力改装、发动机故障件复刻替换、高校内燃机专业教学教具开发、逆向建模技术实训等多个领域。在实际摩托赛事与民用改装场景中，这类气缸盖段的结构精度直接决定燃烧室压缩比控制精度、气门开闭行程匹配度，稍有尺寸偏差就会导致气门碰活塞、缸压泄漏、动力输出折损等严重故障，因此对三维结构的还原度要求极高。

　　从功能特性来看，该部件集成了进气道、排气道、气门座圈安装位、缸盖螺栓过孔、冷却腔预留轮廓、凸轮轴装配基准面等多个功能区域，带阀门的装配状态完整保留了气门与座圈的配合间隙、气门杆伸出长度、弹簧座安装定位点等关键装配关系，不需要额外拆解测绘就能获取完整的装配边界数据。不同于全新正向设计的数模，该结构通过工业级光学扫描获取点云后重构，完整保留了实际量产部件的铸造圆角、加工刀痕边界、装配压痕等真实工艺特征，避免了正向设计数模与实际加工件存在工艺偏差的问题。

　　设计还原过程中，首先要保证各安装孔的位置度与原部件完全一致，缸盖与缸体连接的螺栓孔分布圆直径、气门导管的同轴度、进排气道的截面曲率都严格按照扫描点云拟合，其中燃烧室的容积轮廓是核心控制项，直接关系到发动机压缩比的准确性，重构时对气门头部与燃烧室凹坑的配合面做了连续曲面拟合，保证密封面的平面度误差控制在实车装配允许的公差范围内。外形尺寸方面，该气缸段整体宽度适配雅马哈R6系列发动机的车架安装宽度，两侧突出的安装凸台与车架吊耳的安装孔位完全对齐，上部的凸轮轴安装基准面与缸盖顶面的平行度、气门杆伸出顶面的高度都保留了原厂设计参数，不需要二次修整就能直接用于改装件的匹配设计。

　　安装边界上，该结构完整保留了与缸体贴合的下平面密封带轮廓、与气门室盖连接的上部螺栓孔位、进排气歧管的安装法兰面位置，所有外接部件的安装面都做了法向对齐，在进行改装设计比如加高压缩比、加大气门直径时，可以直接以该数模为基准做布尔运算，不需要反复核对实车装配间隙。另外扫描获取的壁厚数据也完整保留了原厂缸盖的冷却腔壁厚分布，在做轻量化改装设计时，可以参考原始壁厚的应力分布区域，避免在应力集中位置过度切削导致缸盖开裂。对于三维建模从业者来说，这类带完整装配关系的扫描重构数模，能直观了解量产内燃机缸盖的工艺避让设计、密封结构设计思路，比纯理论的正向设计教程更贴近实际工程应用，在做同类小排量高转速发动机的缸盖设计时，可以直接参考其进排气道的曲率设计、螺栓孔的分布逻辑，有效缩短设计验证周期。
