铁路车辆转向架三维结构设计模型

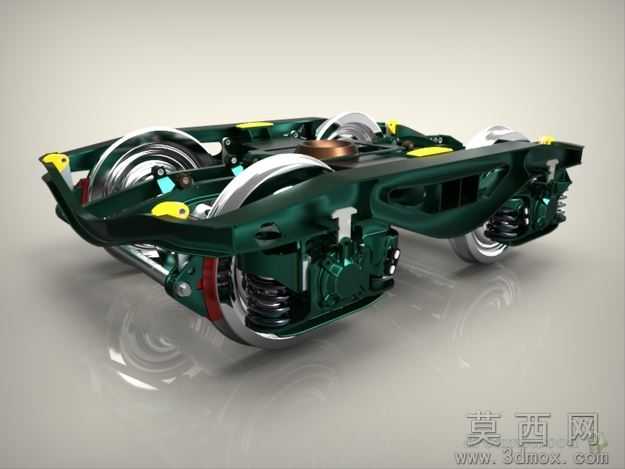

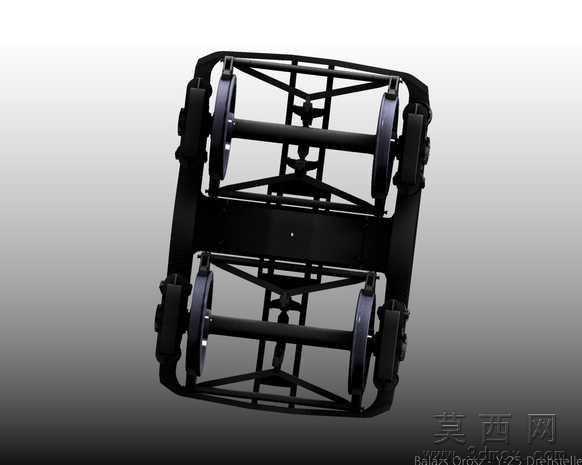

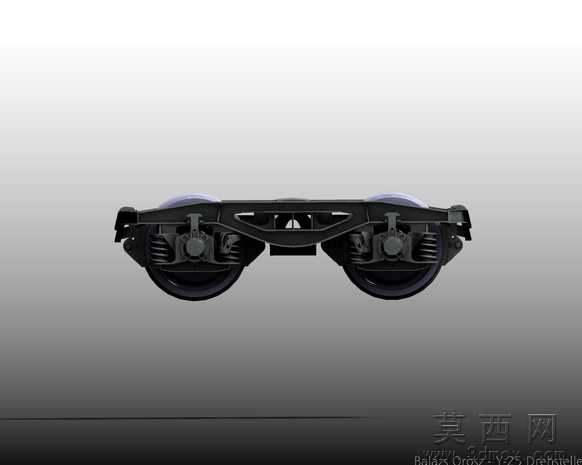

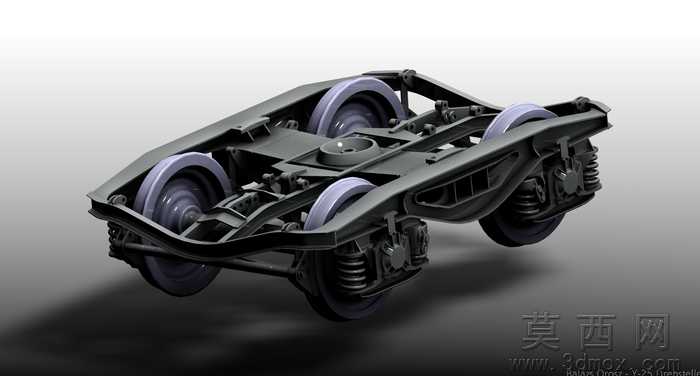

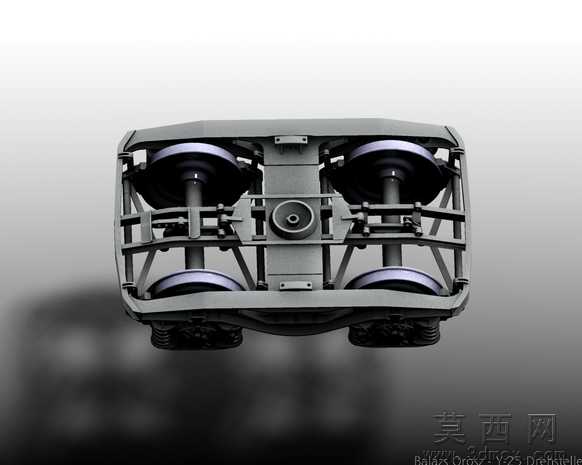

本模型为铁路车辆核心走行部件转向架的精细化三维设计成果，建模阶段严格遵循铁路装备设计规范，从轮对基准定位开始逐步搭建整体结构：首先完成标准轨距适配的轮对组件建模，精准还原轮缘踏面的标准廓形、车轴的阶梯轴受力结构，保证轮对内侧距、轮径等核心参数符合铁路运营的尺寸要求；随后依次搭建轴箱定位装置、一系悬挂弹簧组、构架焊接主体、二系悬挂组件、基础制动单元等子部件，每个零件的装配约束完全按照实际机械配合关系设置，轴箱与构架间的定位间隙、弹簧的预压缩行程、制动闸片与轮对的间隙都经过参数化校核，不存在干涉错位问题。参数设计层面，模型采用全参数化驱动逻辑，可根据不同轴重、不同运营时速的转向架设计需求，快速调整轮径、弹簧刚度、构架跨距等核心参数，适配货运、客运不同类型轨道车辆的走行部设计要求，所有配合尺寸均预留工程实际所需的公差余量，可直接对接生产图纸的转化工作。渲染材质环节针对不同部件的实际材质做了精细化区分：构架主体采用深绿色金属防锈漆材质，还原铁路装备的标准涂装质感，表面添加细微的颗粒质感模拟实际漆面的橘皮效果；轮对踏面做抛光金属材质处理，还原轮轨接触部位的金属光泽，轮缘部分添加轻微的磨损痕迹提升真实感；一系、二系弹簧采用弹簧钢金属材质，表面做发黑处理效果；轴箱、制动单元等铸件部分添加铸铁哑光质感，橡胶减震部件还原橡胶的半哑光弹性材质特性，整体渲染光影柔和，清晰呈现各部件的结构层次与装配关系。结构原理上，该转向架完整实现轨道车辆走行部的核心功能：轮对负责承载整车重量并将载荷传递至钢轨，同时通过轮缘与钢轨的配合实现车辆的轨道导向；一系悬挂位于轴箱与构架之间，用于缓冲轨道不平顺带来的高频振动；二系悬挂位于构架与车体之间，传递车体载荷同时衰减低频振动，保证车辆运行平稳性；基础制动单元通过闸片抱紧轮对实现车辆减速停车，各部件的力学传递路径完全符合真实转向架的工作逻辑。软件兼容方面，模型采用通用三维格式保存，可兼容SolidWorks、UG、Pro/E、CATIA等主流机械设计软件，导入后可直接进行结构拆解、运动仿真、有限元分析等后续操作，不会出现特征丢失、装配约束错乱的问题，支持不同软件平台的设计人员协同使用。研发教学应用层面，该模型既可以作为轨道交通装备研发环节的概念设计验证载体，帮助设计人员快速验证转向架的结构布局合理性，也可作为高校轨道交通专业、机械设计专业的教学案例，用于讲解轨道车辆走行部结构、机械装配原理、参数化建模方法等课程内容，帮助学生直观理解复杂机械系统的组成与工作逻辑，同时也可作为职业院校铁路检修专业的实训辅助素材，帮助学员快速掌握转向架各部件的位置与功能。
