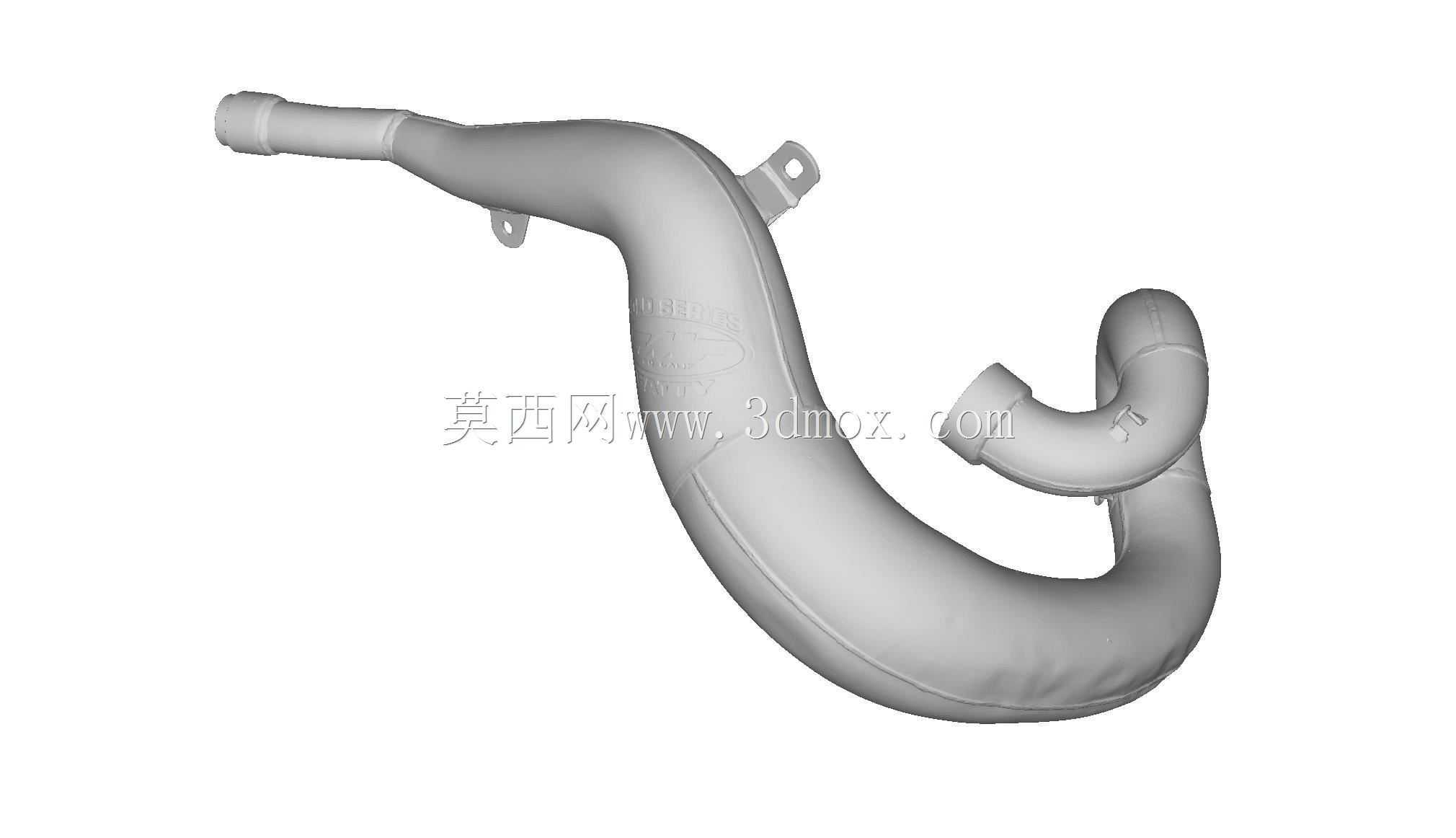

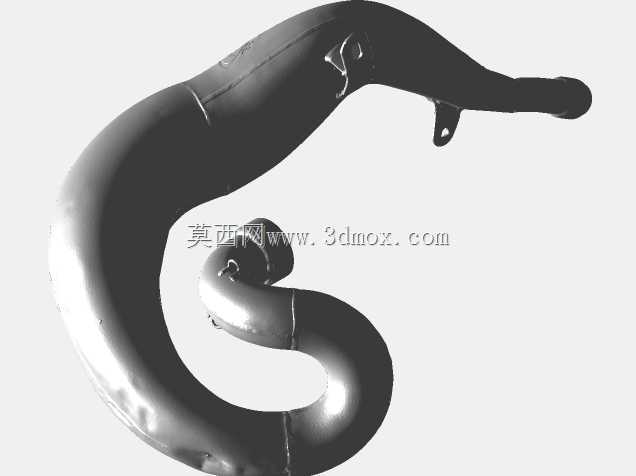

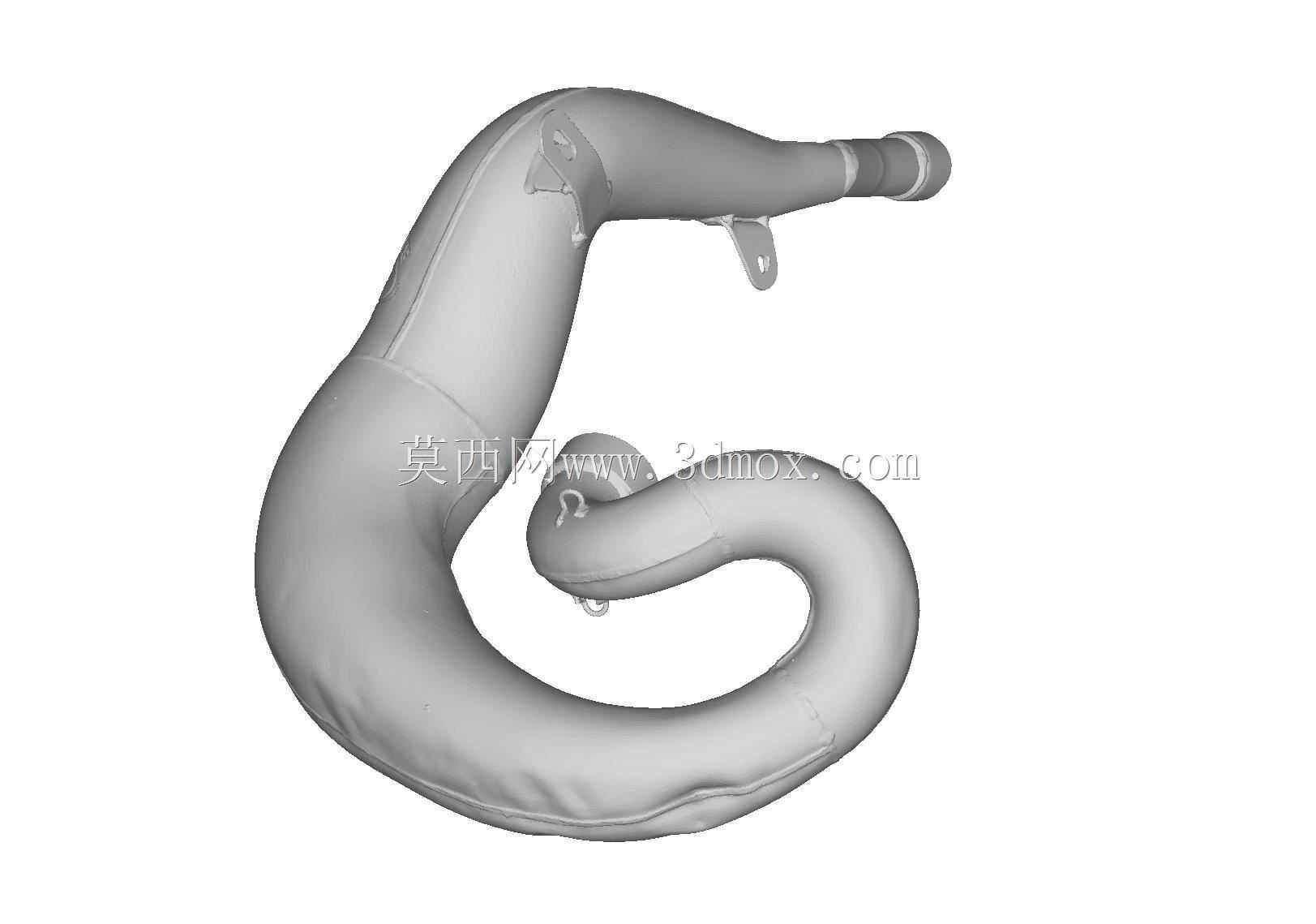

本田CR500越野摩托FMF排气弯管扫描模型

　　该排气部件为二冲程越野摩托车配套的膨胀室排气结构，这类结构在小排量高功率越野机型上的应用十分普遍，核心作用是利用排气压力波的谐振效应，在特定转速区间实现气缸内扫气效率的提升，进而优化发动机的动力输出特性，尤其适配非铺装路面骑行时需要的中低转速扭矩响应。从结构形态来看，整个管身采用大曲率螺旋回弯的布局，这种设计并非单纯追求外观辨识度，而是在有限的车身安装空间内，尽可能拉长排气膨胀腔的有效长度，同时规避后轮跳动行程、后减震器运动包络以及车架侧部安装点的干涉问题。

　　管身的变径过渡段经过曲面连续优化，从发动机排气口对接的小直径段逐步扩张到膨胀腔最大截面，再逐步收窄到尾段对接消音组件的接口，整个曲面的曲率变化没有突变，能够减少排气气流在管内的紊流损失，避免不必要的排气阻力升高。安装点位的设计完全适配原车车架布局，靠近发动机侧的固定耳片采用加厚翻边结构，能够承受发动机运转带来的高频振动，避免长期使用后出现固定点开裂的问题；管身中部的辅助固定支架位置经过反复校核，刚好对应车架侧部的预装安装位，安装时不需要对原车结构做任何切割或改装，直接对位锁紧固定螺栓即可完成装配。

　　管身的壁厚分布经过实际使用场景的优化，靠近发动机排气口的前段区域壁厚略厚，能够抵御高温排气带来的热变形，同时抵御骑行中前轮带起的碎石冲击；中段膨胀室区域在保证结构强度的前提下适当控制壁厚，降低整个排气部件的簧下质量，减少对车辆后悬挂动态响应的负面影响。这类螺旋回弯的膨胀室排气，在二冲程越野车型的改装与维修场景中需求量较大，因为原厂排气部件经过长期高温使用后容易出现表面锈蚀、焊缝开裂的问题，而通过逆向扫描得到的高精度曲面模型，能够为后续的复刻生产、改装优化提供准确的三维数据基准，不需要反复对原车部件进行人工测绘，大幅缩短配件开发的周期。

　　在建模数据的处理上，扫描得到的点云数据经过了网格简化处理，在保留所有安装点位尺寸、管身曲率特征、接口配合尺寸精度的前提下，控制了整体数据量，方便结构工程师在做整车装配校核时直接调用，不会因为模型面数过高导致装配文件运行卡顿。从安装边界来看，整个排气部件安装完成后，与后轮胎在最大压缩行程下的安全间隙保持在合理范围，不会因为轮胎跳动出现摩擦管身的问题；与后减震器的弹簧、阻尼筒运动路径也完全避让，在减震全行程压缩、伸长的过程中都不会出现接触干涉；与车身侧盖、后座垫的安装间隙也符合越野车型的使用要求，即使在泥泞路面骑行，泥沙堆积也不会造成排气部件与周边覆盖件的摩擦损伤。管身表面的固定卡扣位完全对应原车的隔热护罩安装点，后期加装隔热护罩时不需要额外打孔，直接沿用原车的固定点位即可，能够避免骑行过程中高温管身烫伤骑手腿部的风险。对于二冲程发动机而言，膨胀室的容积、各段的锥度、整体长度直接影响发动机的动力输出曲线，这个扫描模型完整保留了原排气的所有内流道曲面特征，在做后续的性能改型时，可以在这个基准模型上调整各段的扩张比、回弯角度，模拟不同结构参数对排气谐振效应的影响，减少实物打样的次数，降低改型开发的成本。
