可调式电机安装支撑底座结构设计

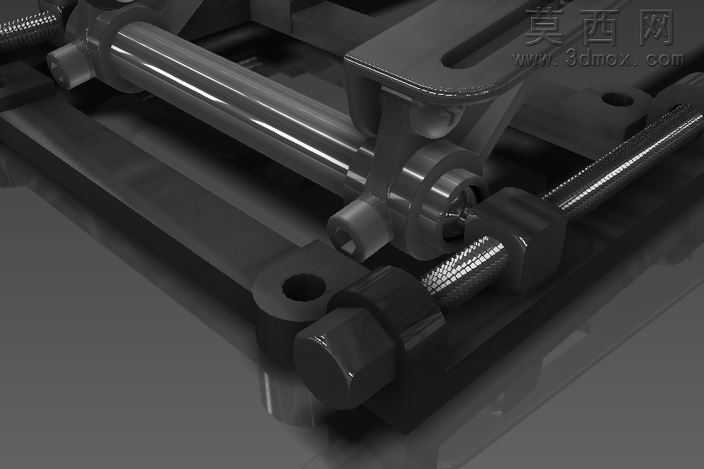

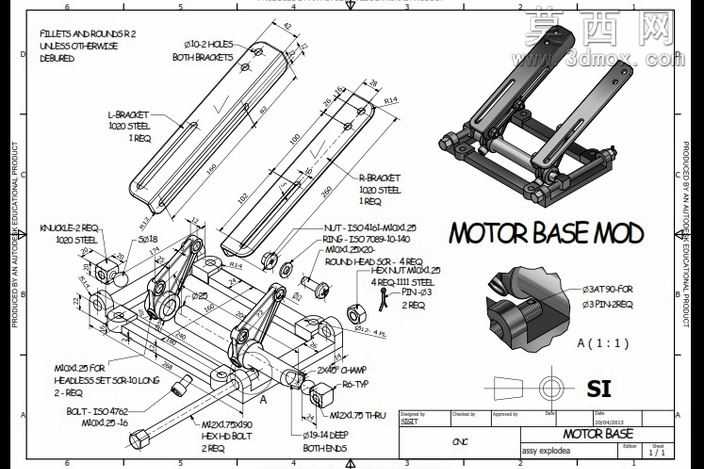

本作品为可调式电机安装支撑底座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的公差配合要求，对每一个零部件的尺寸进行精准约束，确保各装配部件之间无干涉、配合间隙符合实际装配标准。整体结构采用左右对称的铰接支架设计，搭配横向调节螺杆组件，可实现电机安装高度与安装倾角的灵活调整，能够适配不同安装工况下的电机中心高匹配需求，解决传统固定底座无法适配多规格传动对接的问题。建模阶段对支架类零件采用拉伸、切除、倒角等基础特征完成主体造型，对铰接孔位添加同轴心、重合等装配约束，还原真实的铰接转动自由度；调节螺杆部位添加螺旋配合约束，模拟实际调节时的进给动作，确保结构运动逻辑与实物完全一致。材质配置上，对承重支架部分赋予碳钢材质，添加表面喷砂氧化的质感表现，对螺杆、紧固件部分赋予镀锌钢材材质，区分不同加工工艺的表面视觉效果，铰接转动部位添加轻微的润滑油渍质感，提升模型的真实渲染表现。结构设计上，底座底板开设多组长条形安装腰孔，可适配不同安装孔距的电机固定需求，支架与底板之间采用铰接连接搭配锁紧螺栓结构，调整到位后可通过锁紧螺栓完成位置固定，避免运行过程中出现位移；调节螺杆两端采用万向铰接结构，可在支架倾角变化时自动适配角度，避免螺杆出现卡滞问题。设计过程中充分考虑结构的承重性能，对支架的受力部位进行加厚处理，所有棱边添加工艺倒角，既避免加工过程中的锐边伤人问题，也能降低应力集中提升结构使用寿命，各紧固件均采用标准件建模，可直接对接标准件库进行生产出图，模型可直接用于工程出图、装配模拟、安装调试演示等场景。
